Навесной экскаватор Flagman | Флагман LW6 + захват механический в Рязани

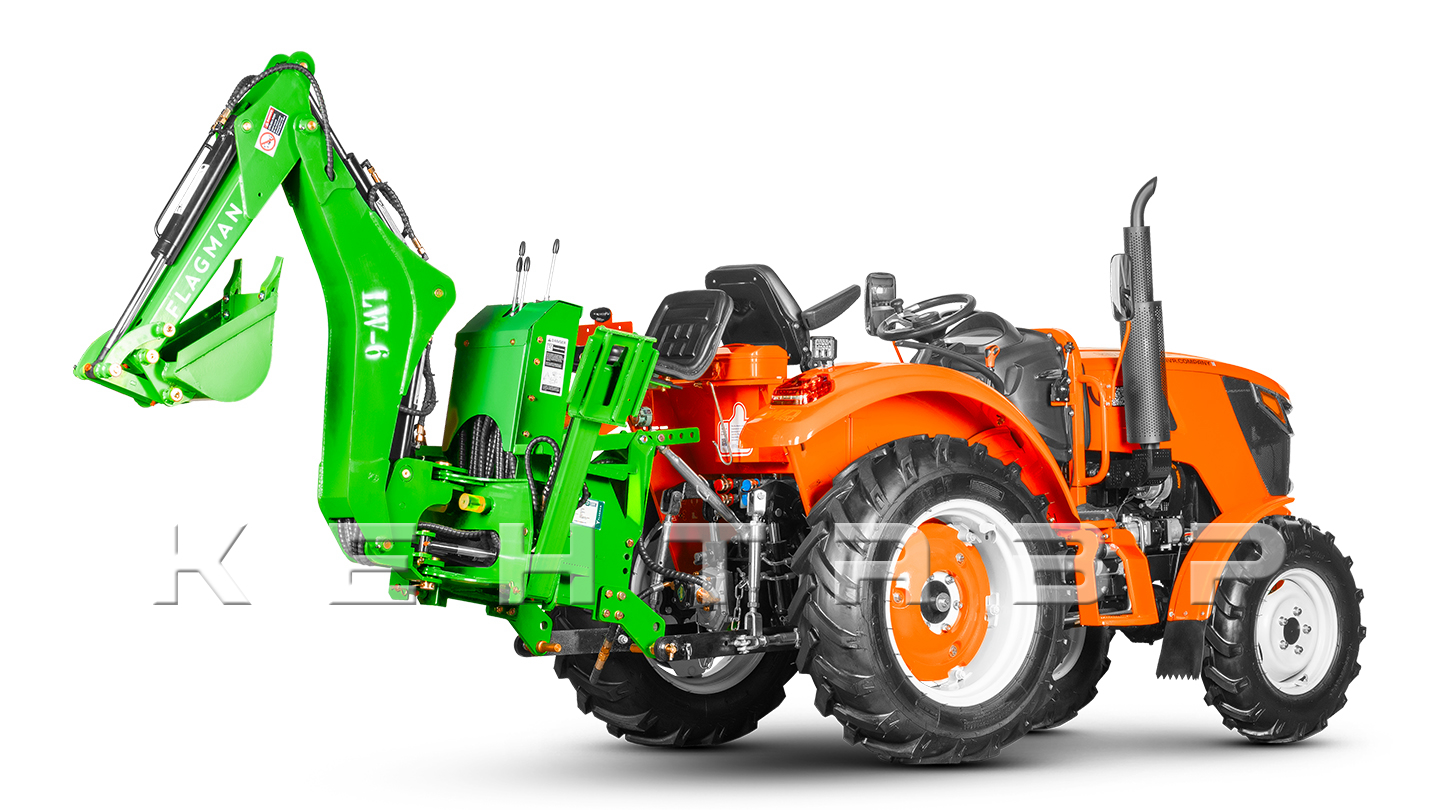

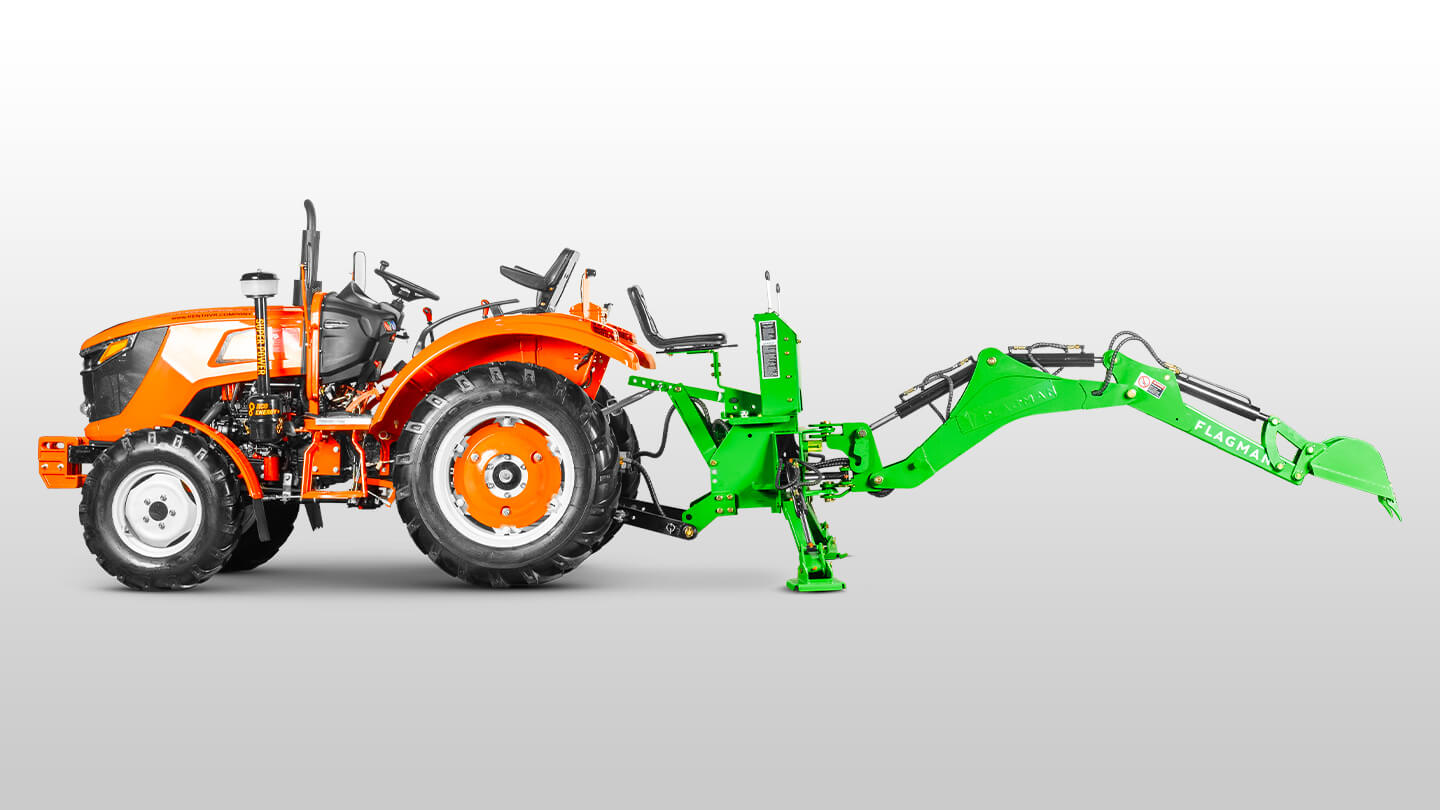

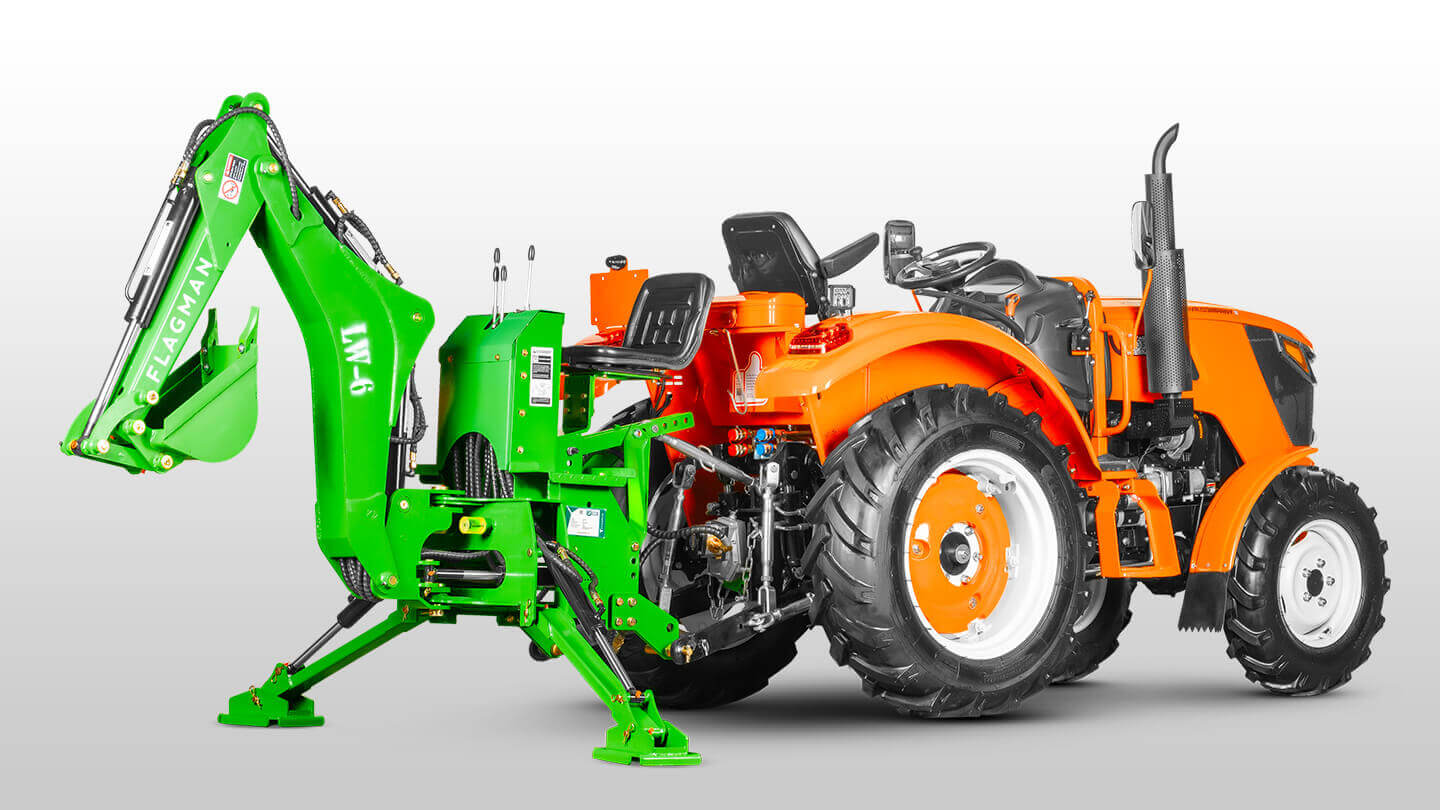

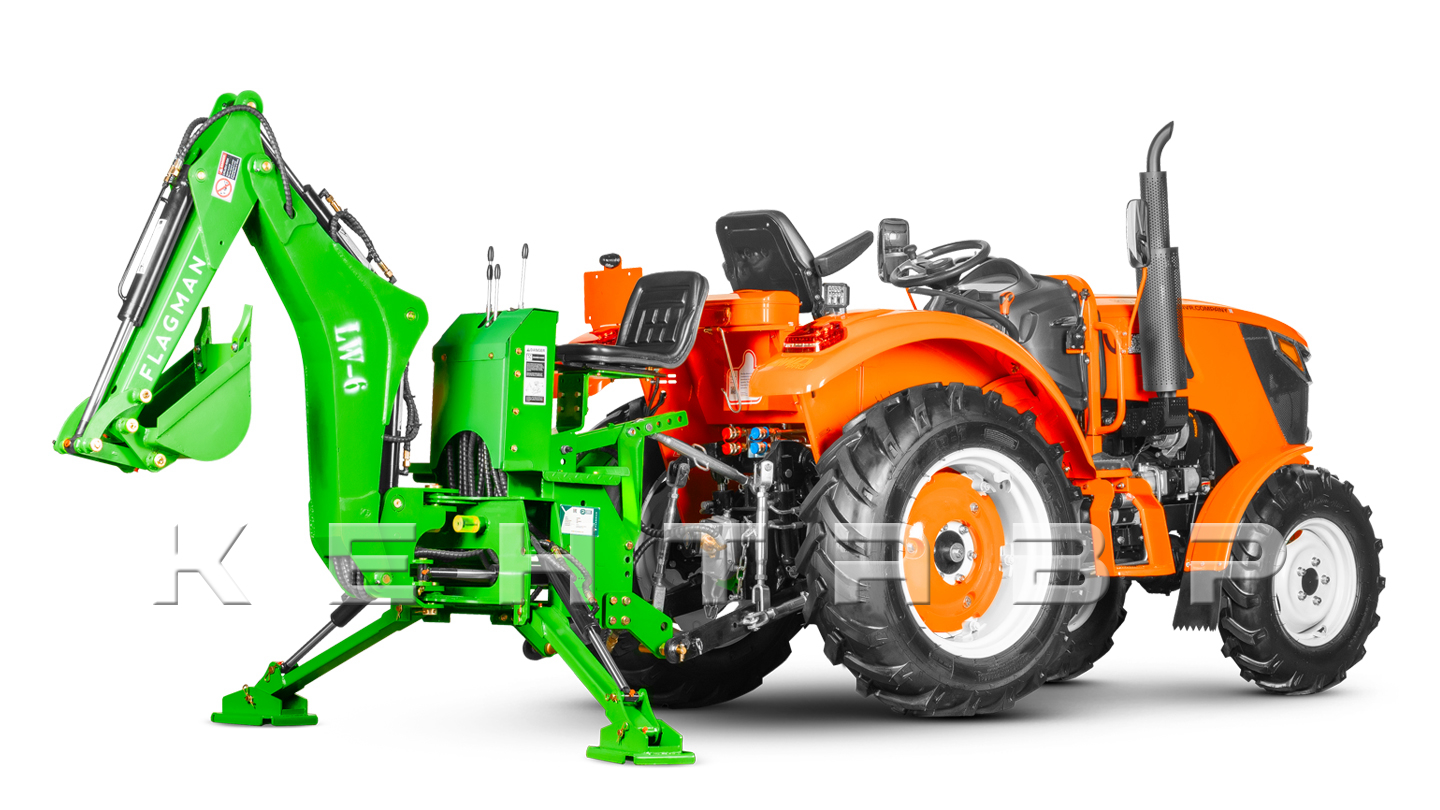

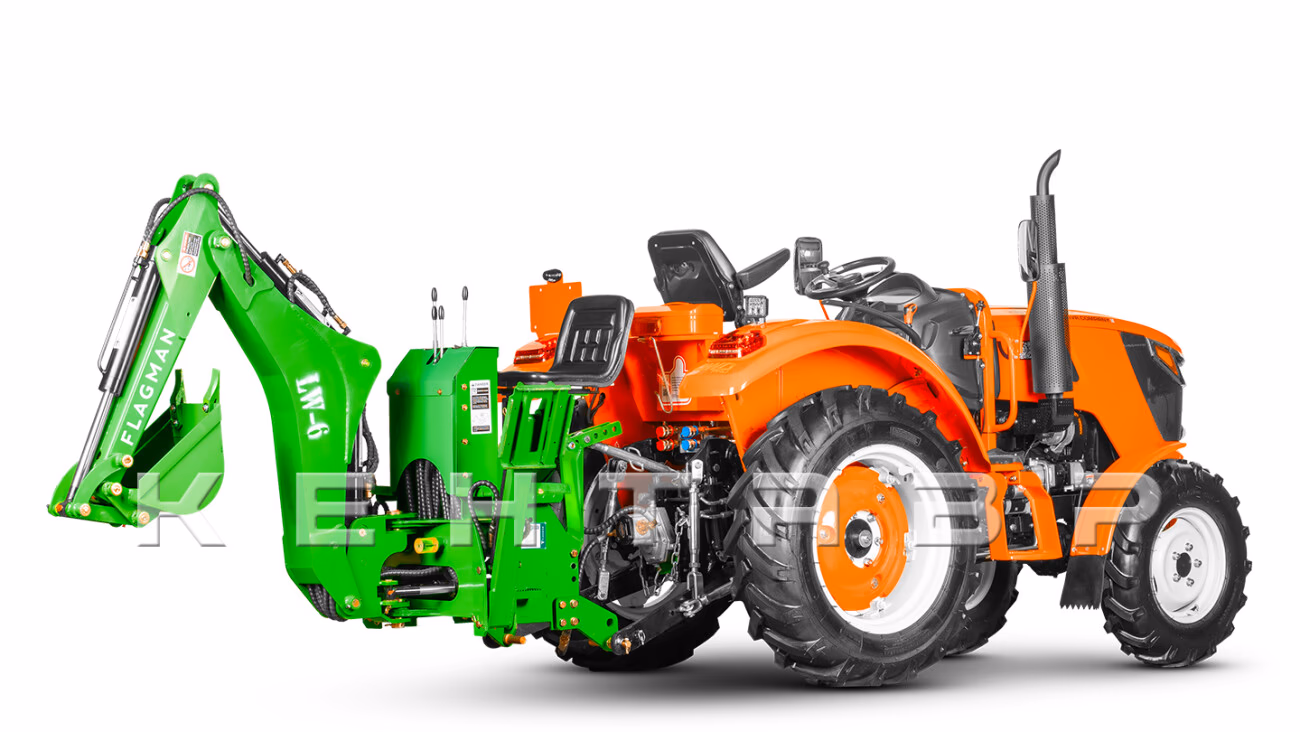

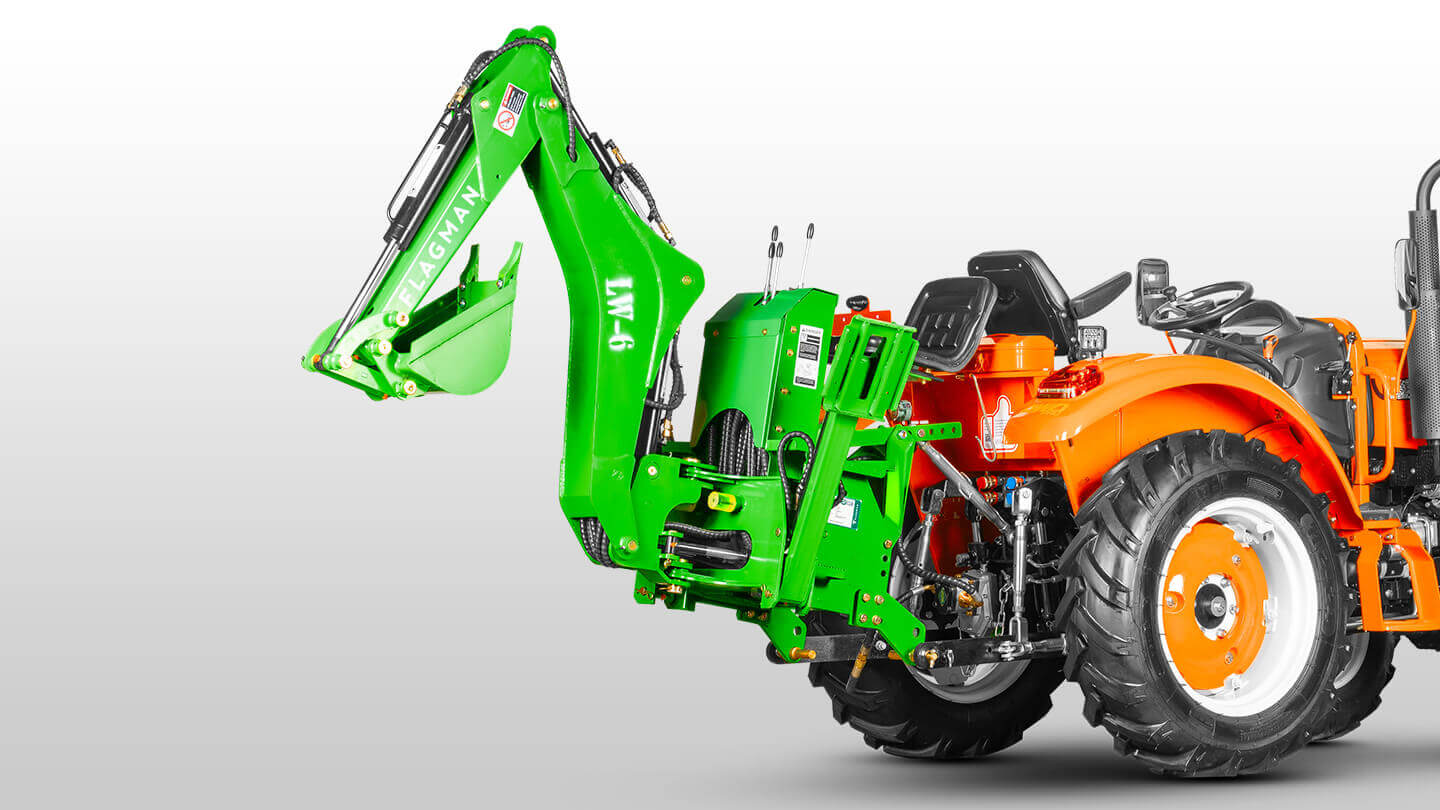

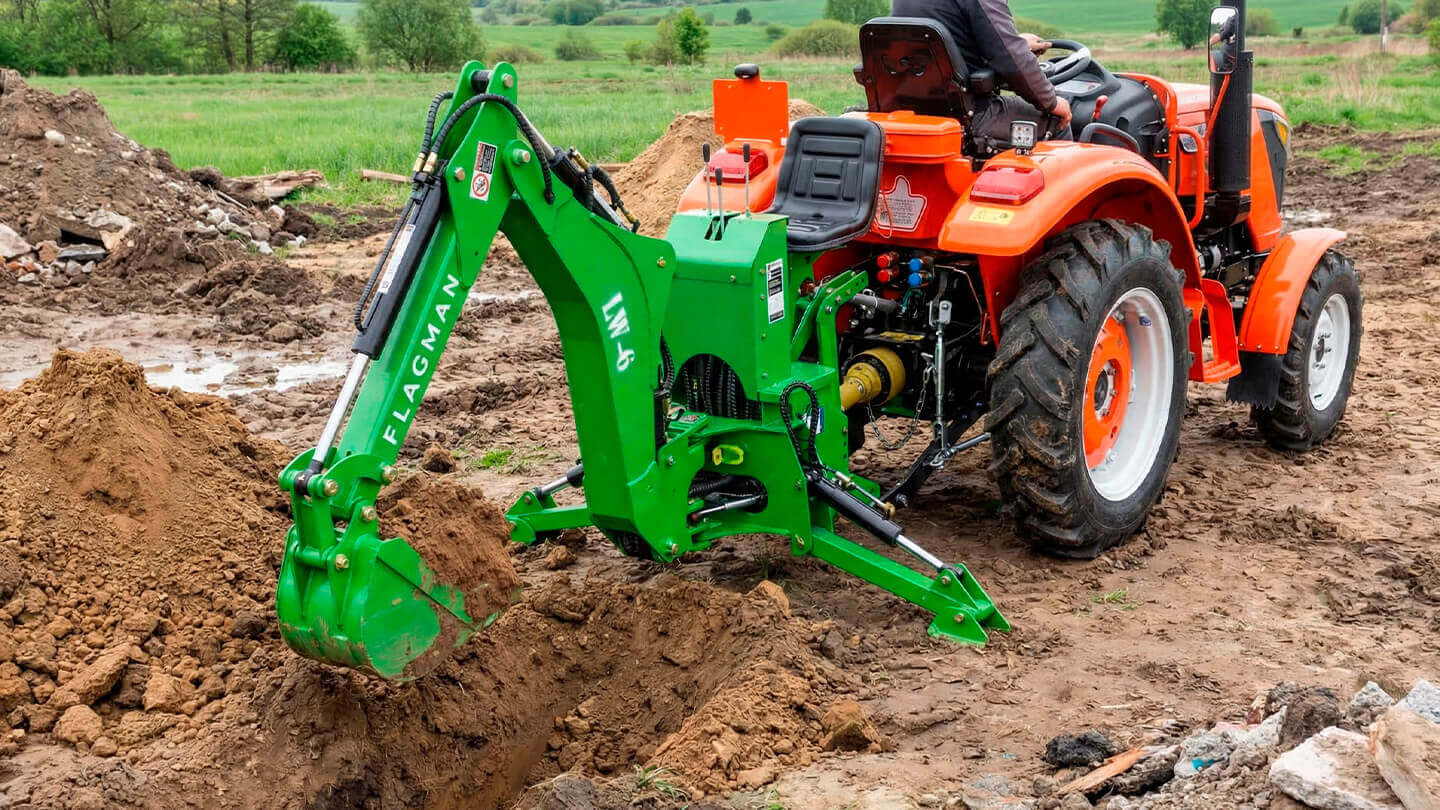

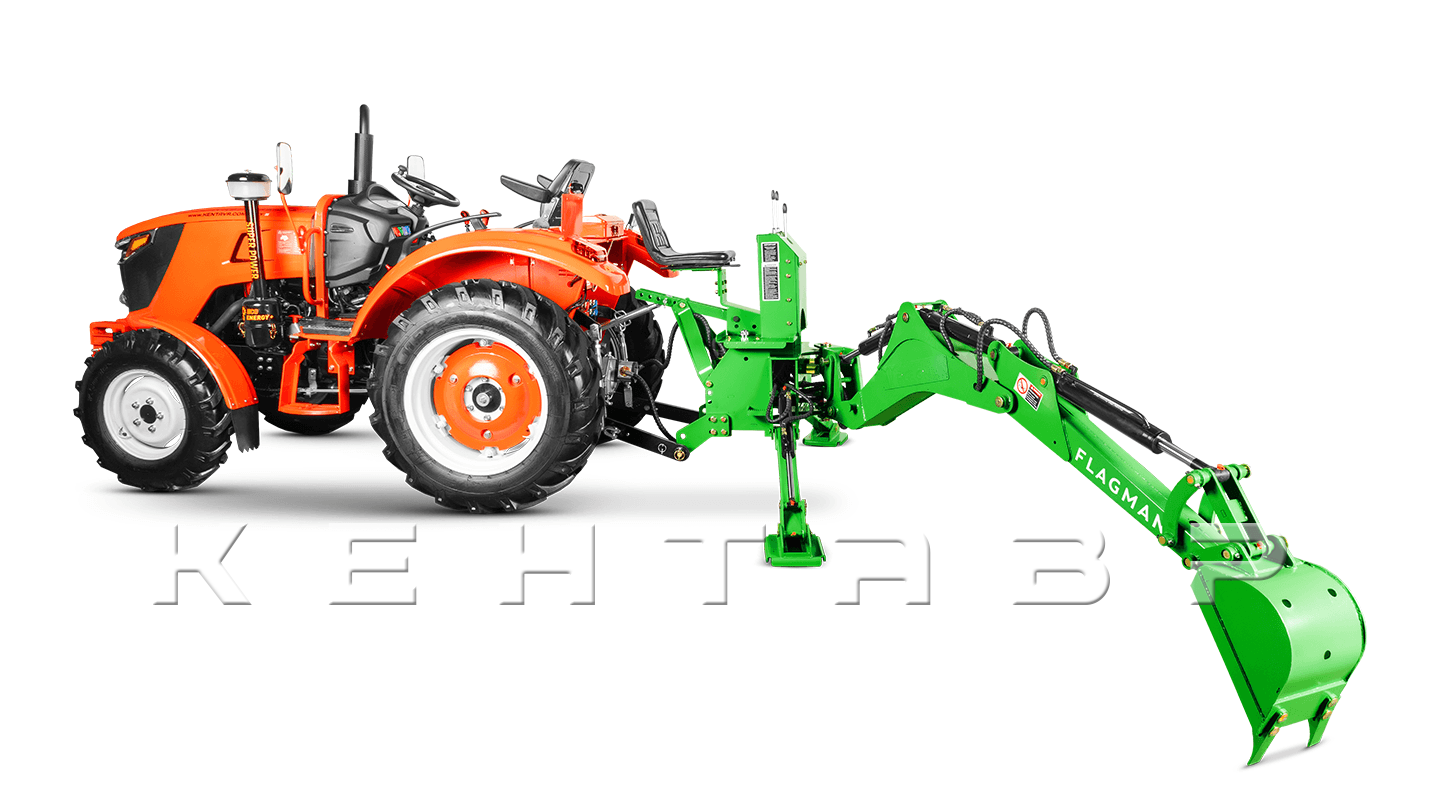

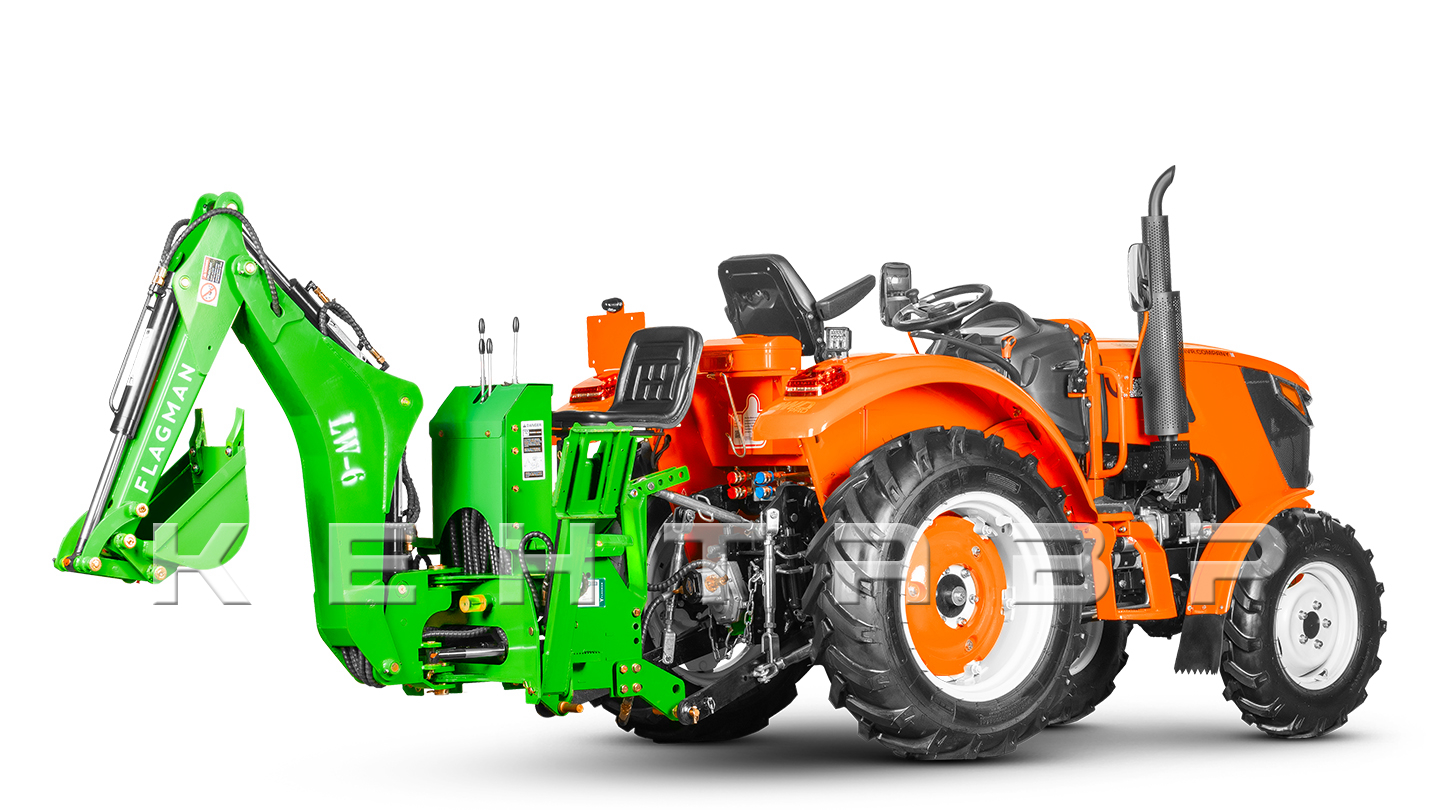

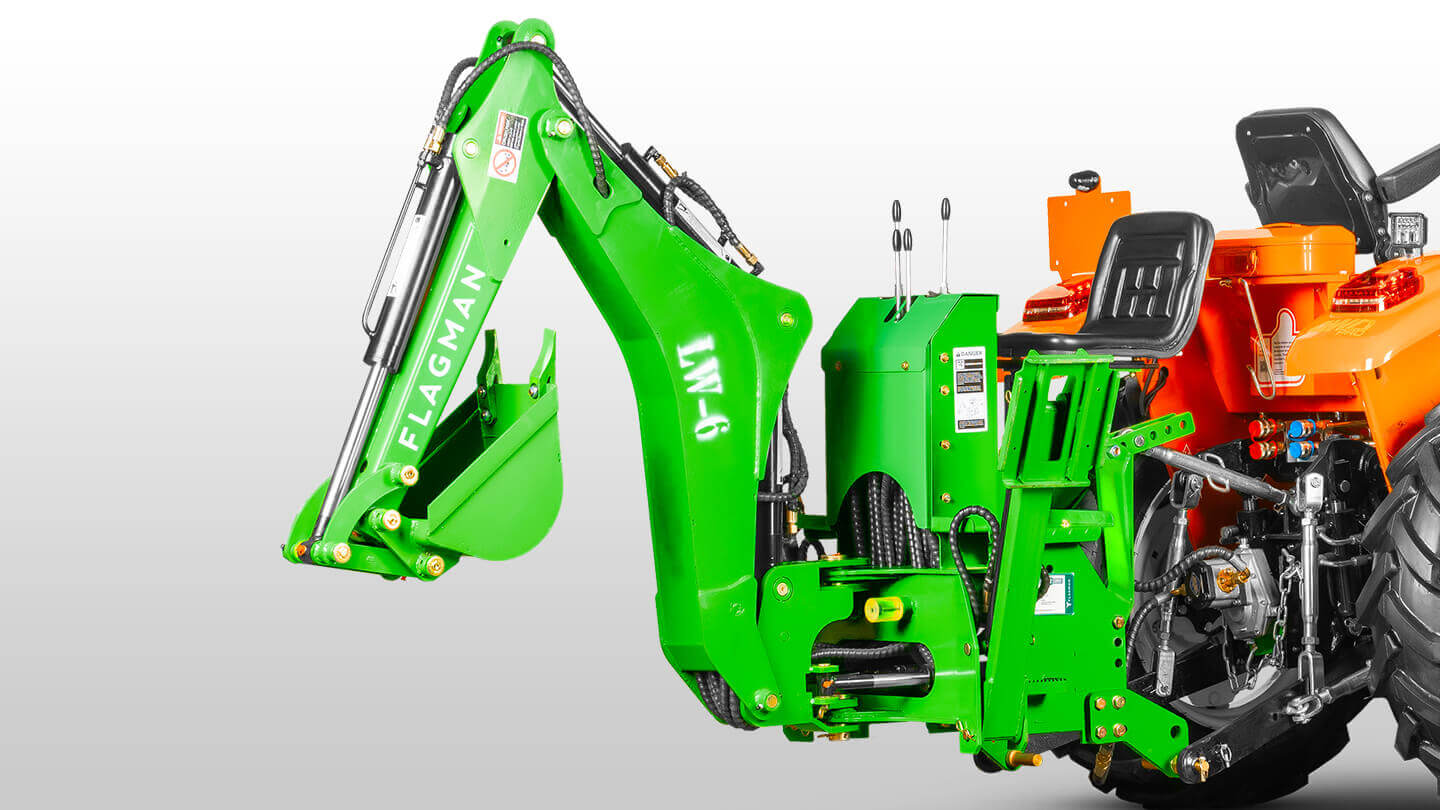

Экскаватор Флагман LW6 создан для механизации земляных и погрузочных операций в немёрзлых грунтах различных категорий. Агрегат работает от заднего вала отбора мощности трактора с частотой 540 об/мин и не требует подключения гидрораспределителей базовой машины, поэтому совместим с широким парком компактных тракторов мощностью от 20–30 л. с. Он эффективно используется для земляных работ в строительстве, сельском и коммунальном хозяйстве.

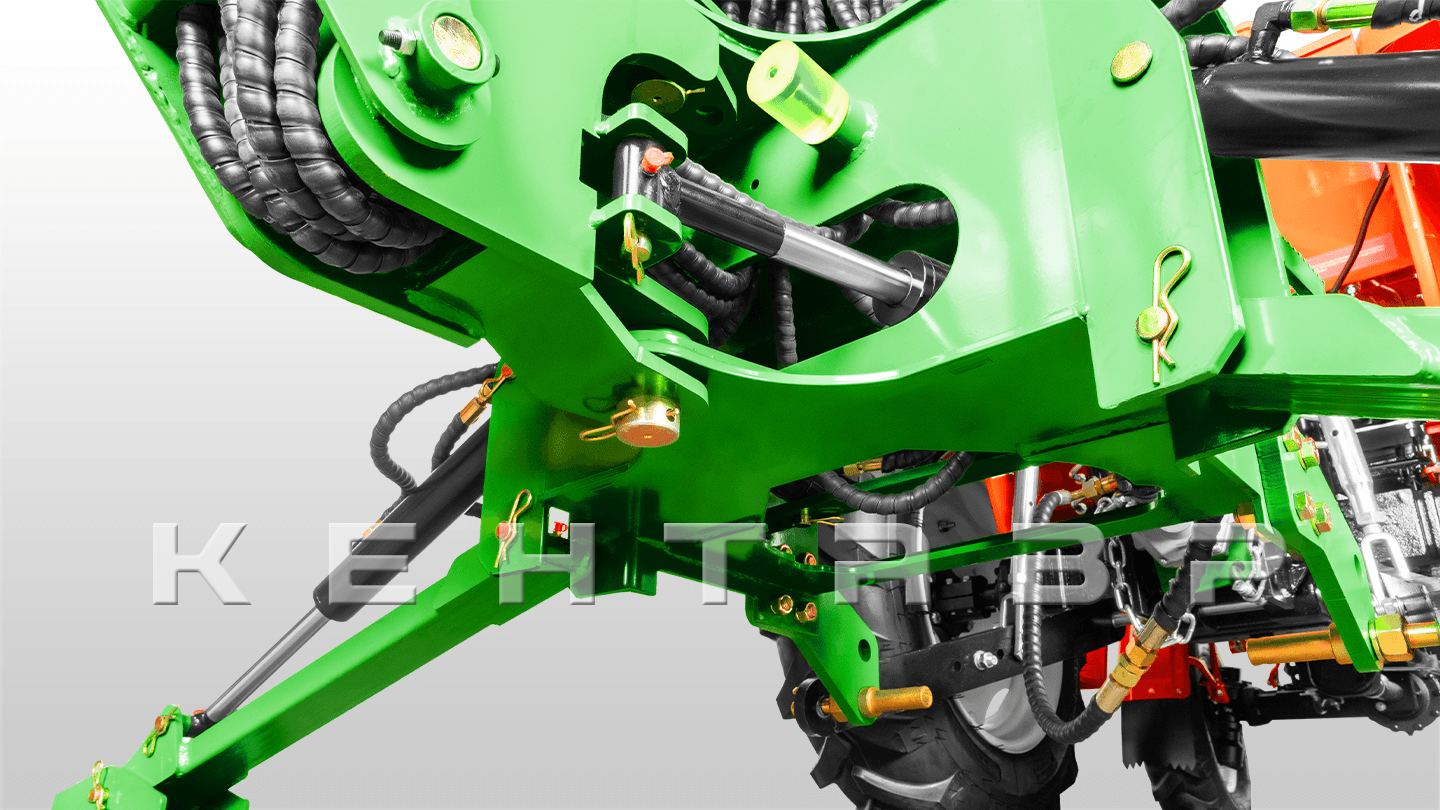

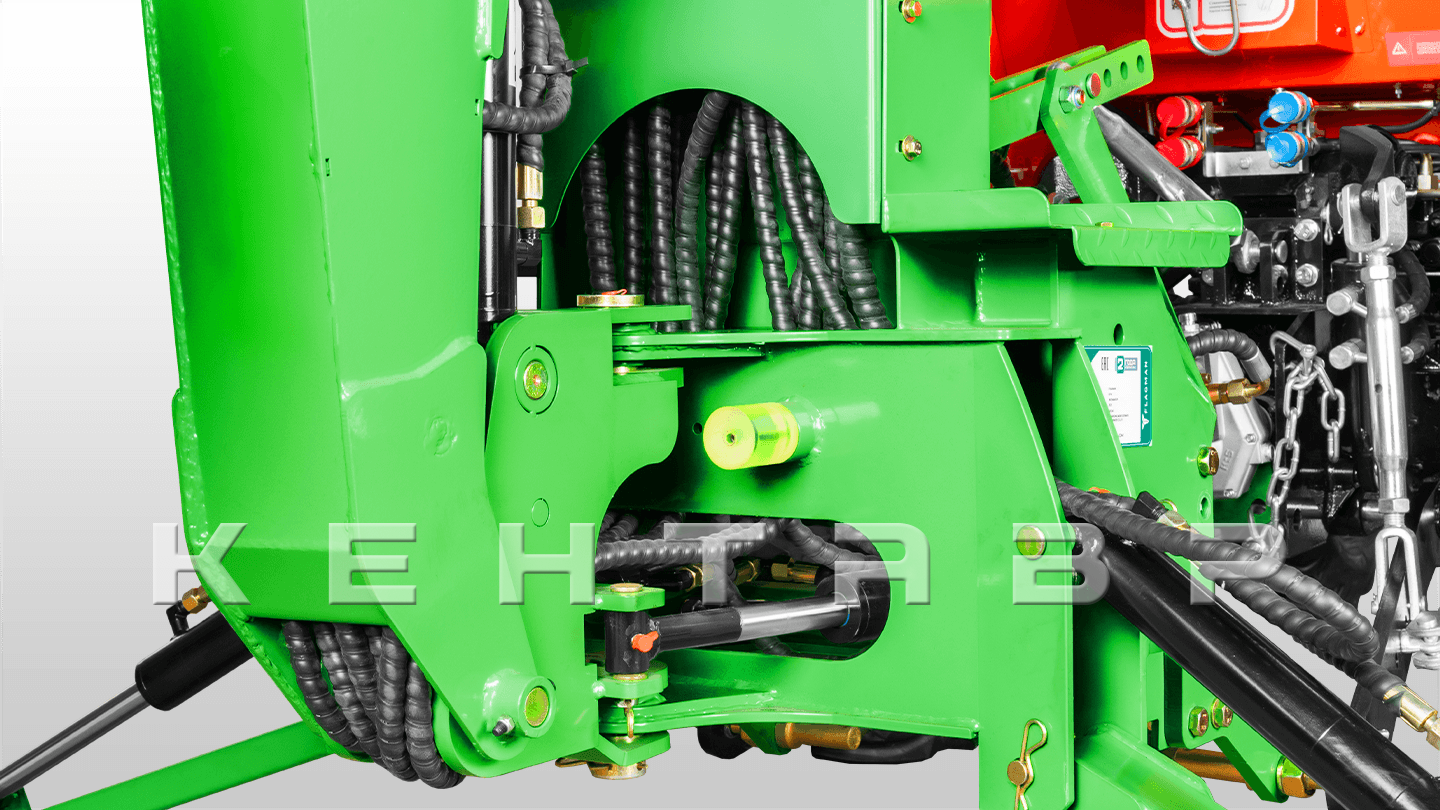

Несущая конструкция навесной системы сварена из стали толщиной 12 мм и дополнительно усилена торцевыми накладками; нижние пластины, принимающие усилие пальцев трехточечной навески, выполнены из листа 18 мм и исключают локальную деформацию при динамических нагрузках. Основание, к которому крепятся опорные лапы и поворотный механизм, изготовлено из листа 8 мм, что оптимизирует соотношение массы и жёсткости.

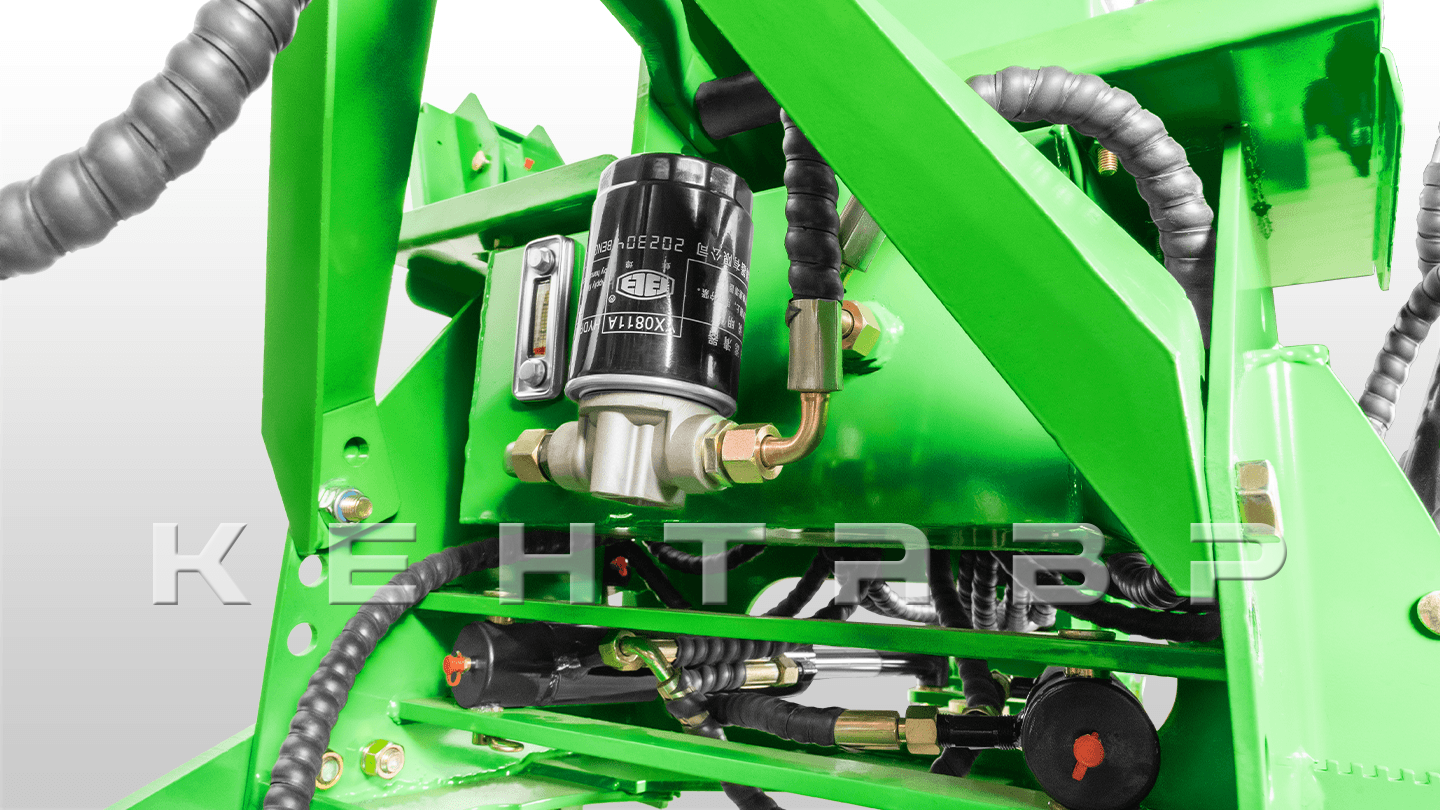

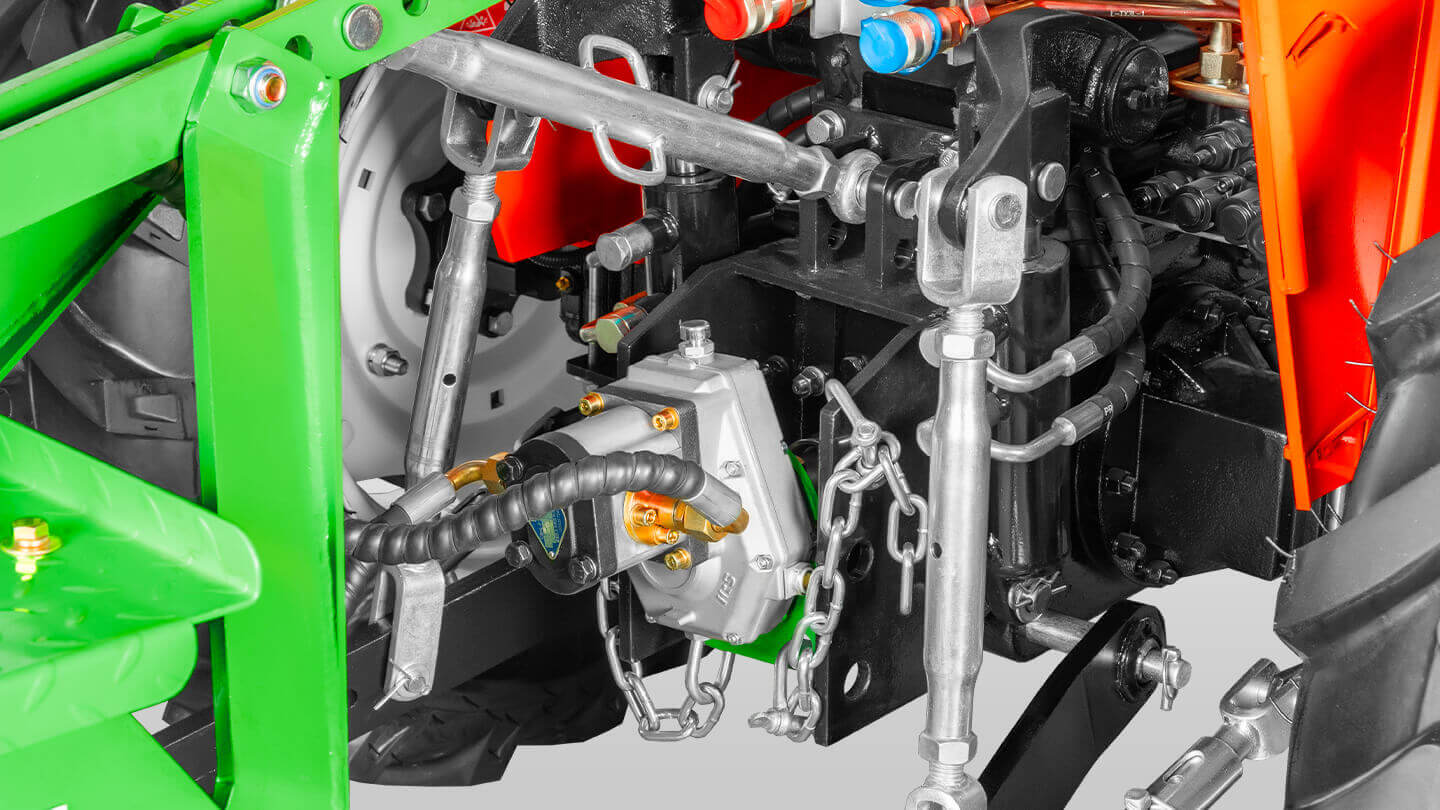

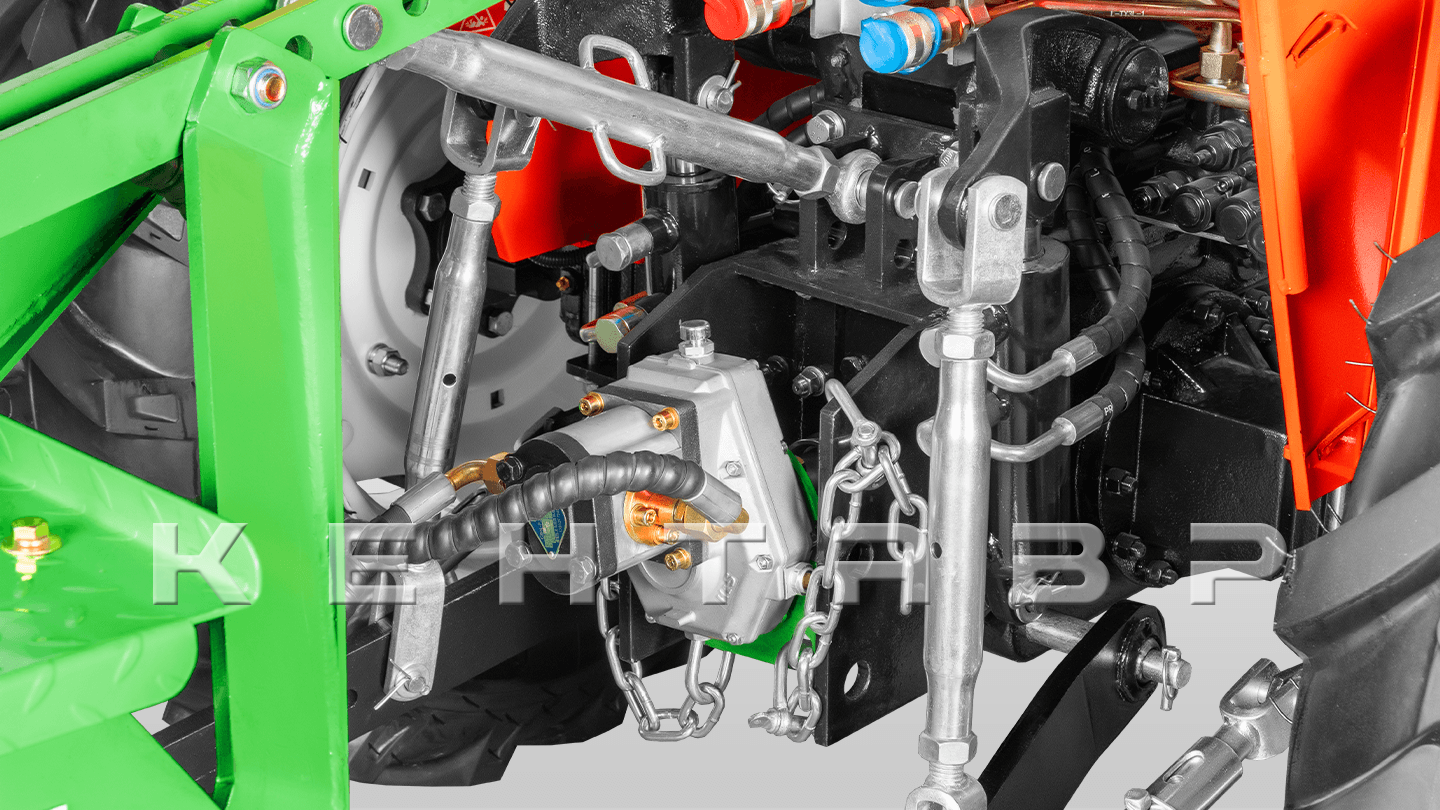

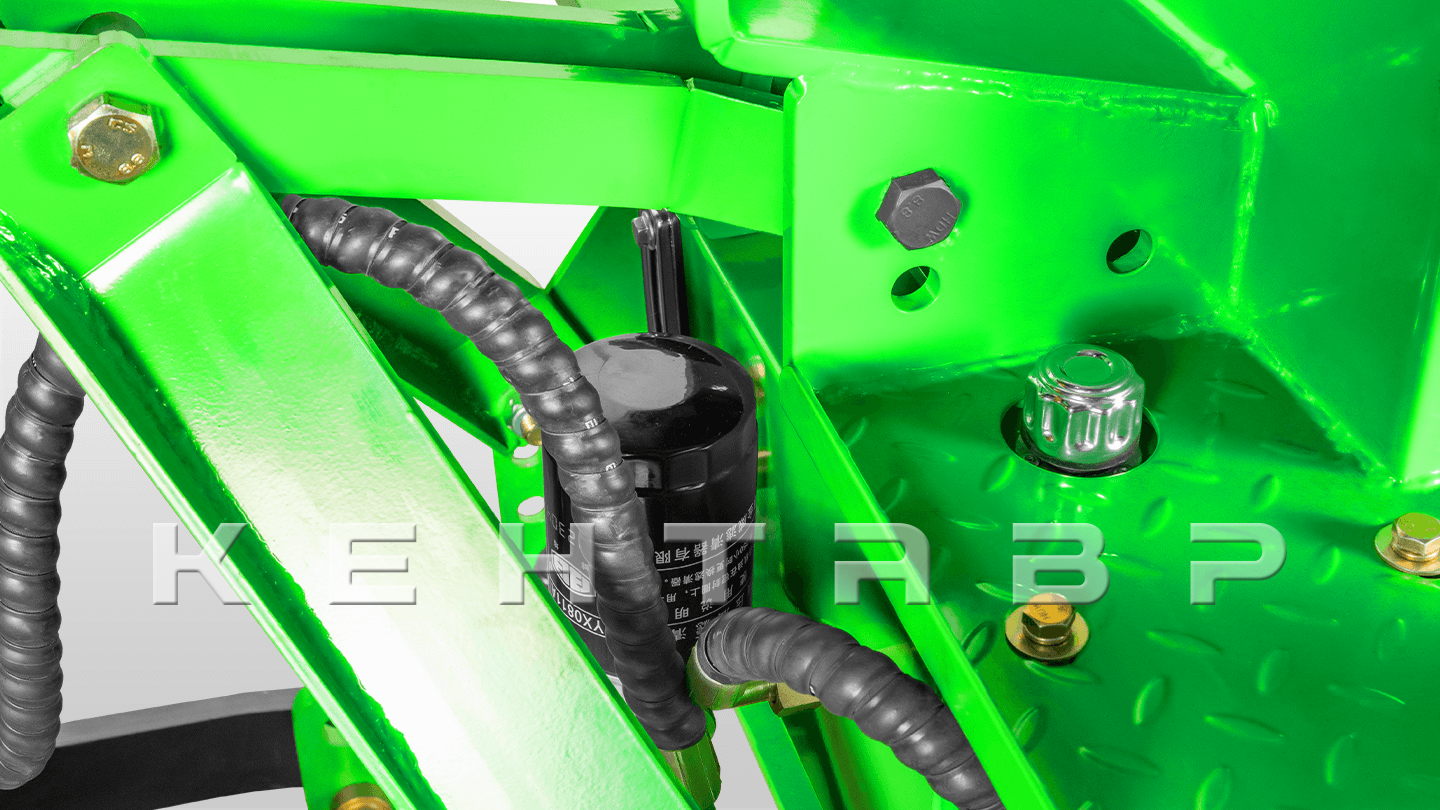

Закрытый контур построен на насосе CBN-F316, установленном на редукторе ВОМа. Встроенные прецизионные дроссельно-перепускные клапаны обеспечивают плавность движения рабочей стрелы и ковша, а также защищают магистрали от гидроударов. Резиновые рукава высокого давления имеют износостойкую оплётку и снабжены усиленными обжимными фитингами. На корпусе встроенного гидробака размещен прозрачный уровень для визуального контроля рабочей жидкости, а полнопоточный масляный фильтр задерживает твердые включения, продлевая ресурс насоса и распределителя.

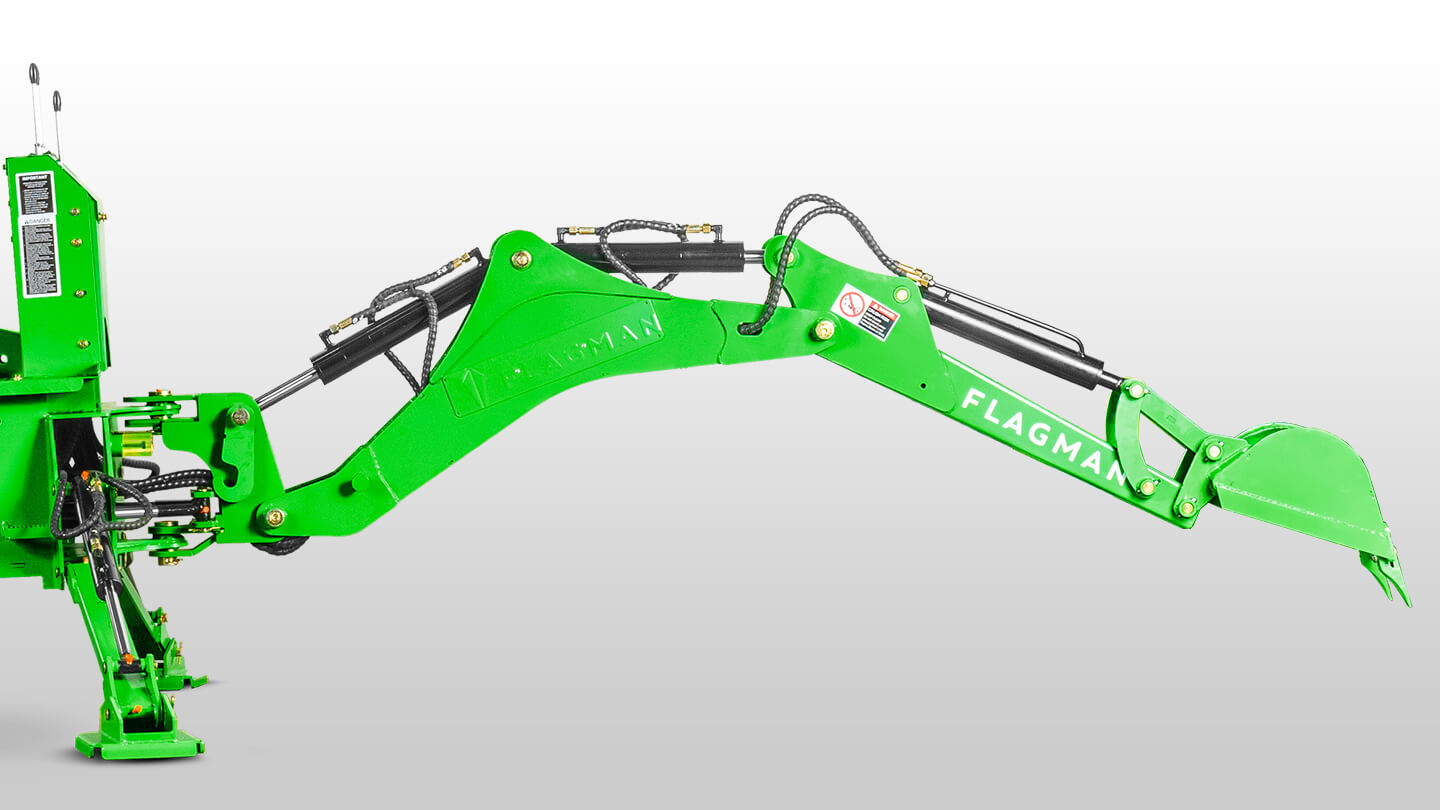

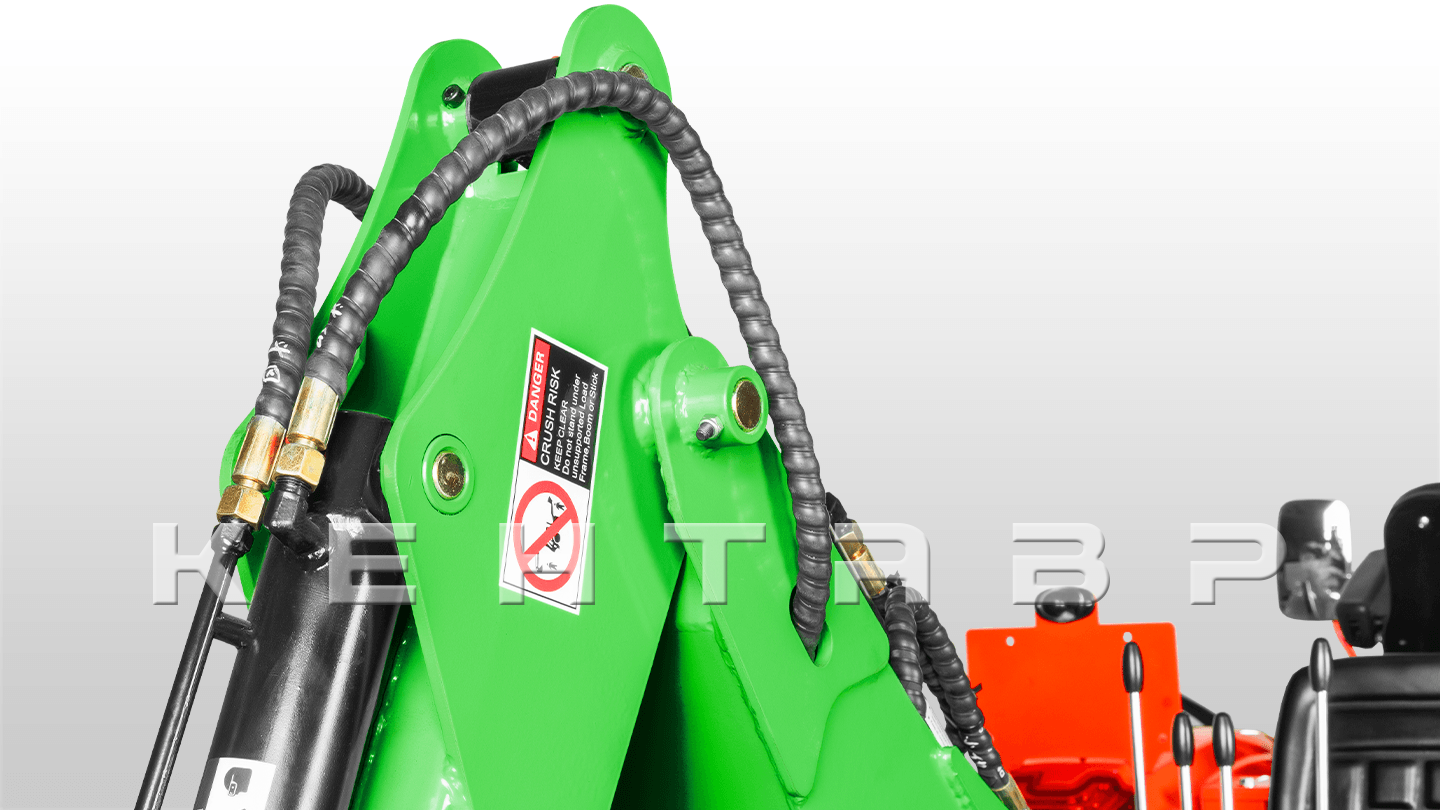

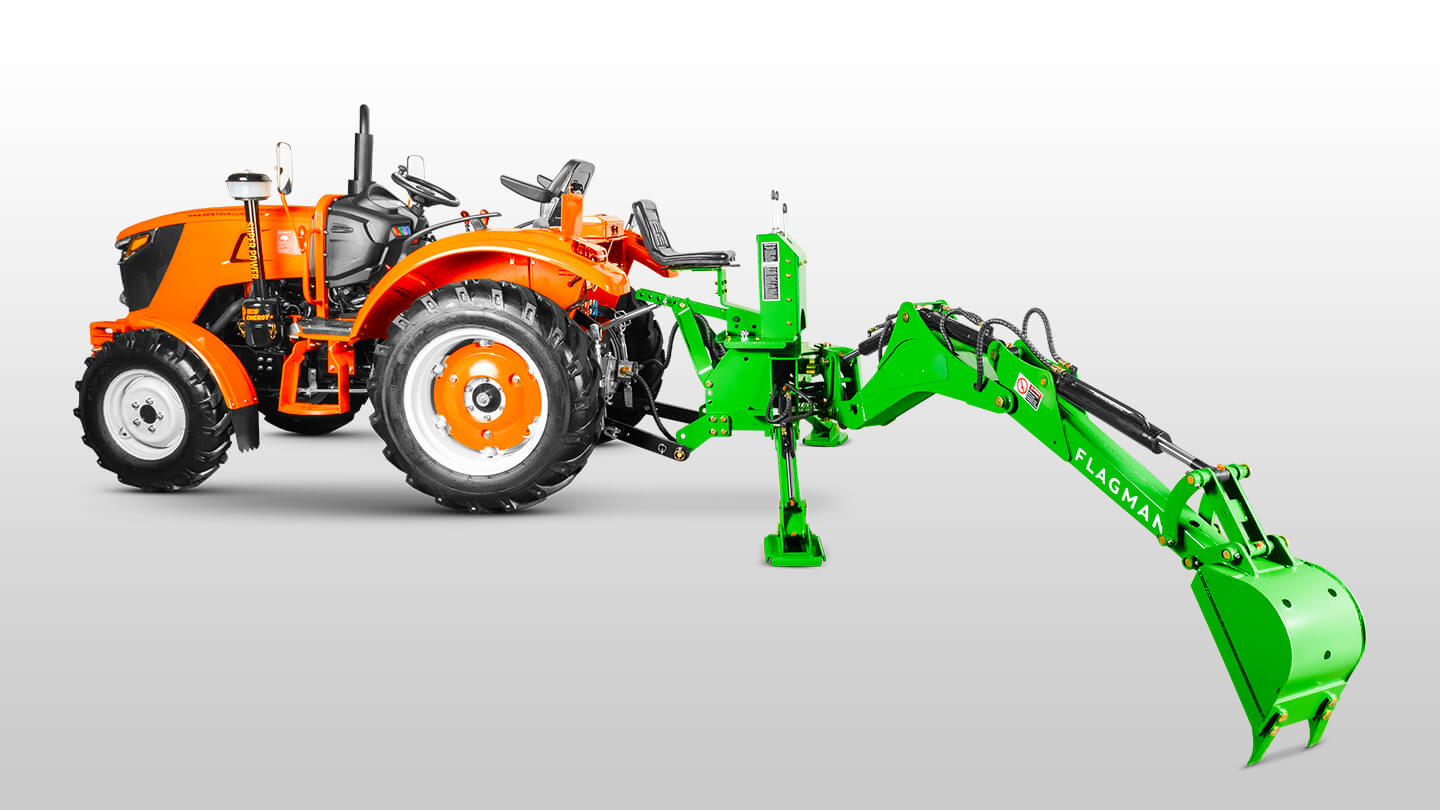

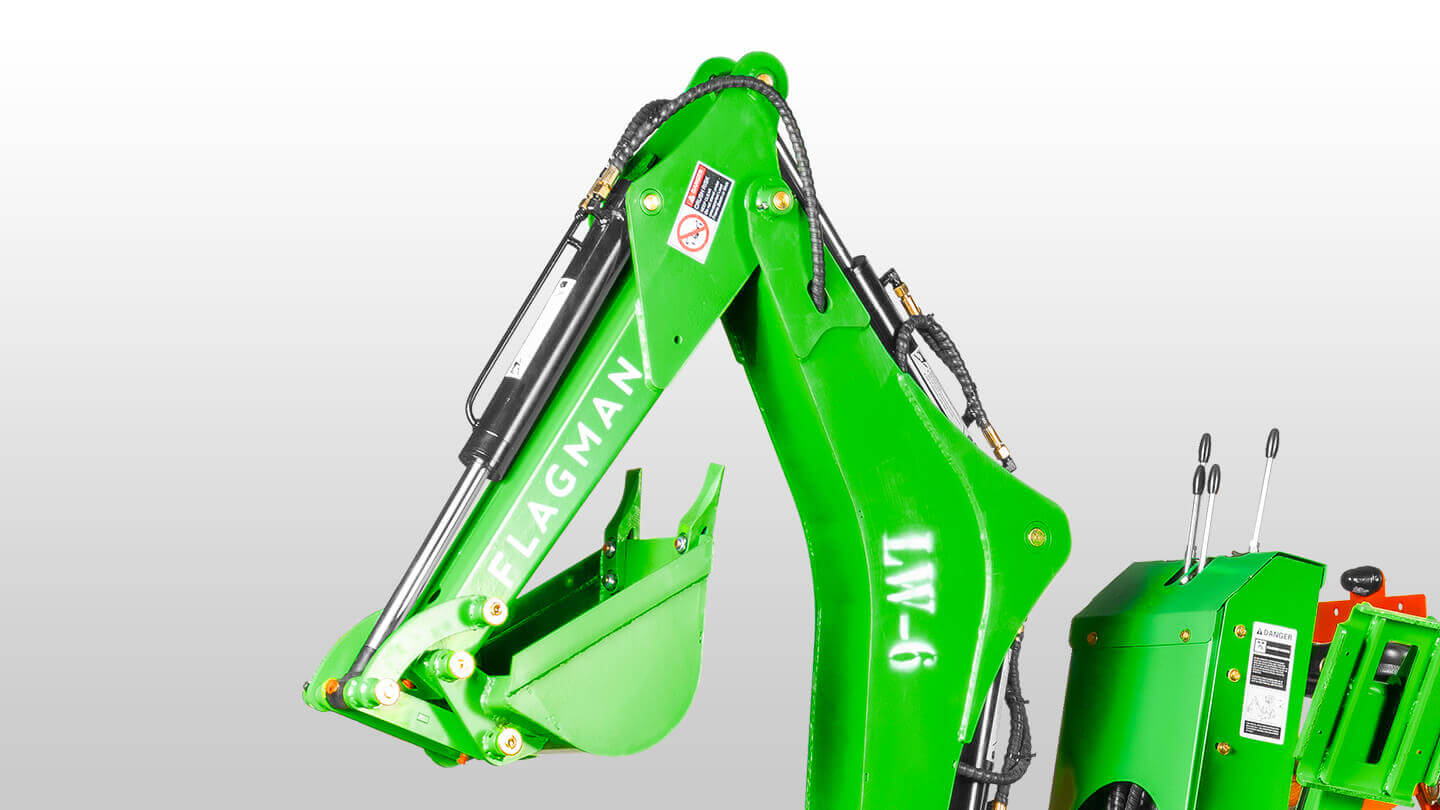

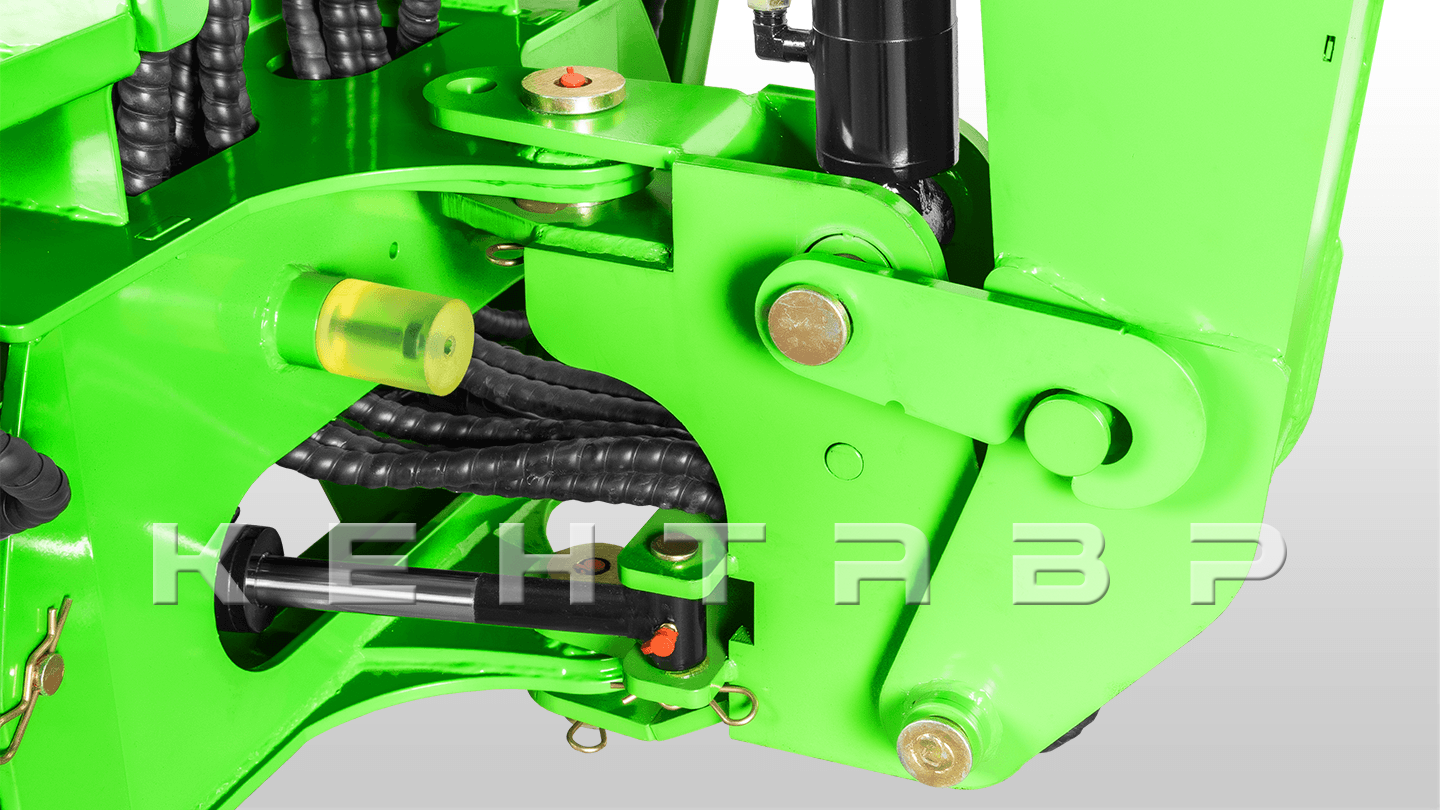

Стрела сварена из высокопрочных стальных листов толщиной от 5 до 7 мм, она опирается на ось наклона диаметром 30 мм и две разнесенные оси поворота диаметром 40 мм. Угол разворота стрелы составляет ровно 180°, что облегчает выгрузку материала по обе стороны траншеи. Усиленная рукоять стрелы соединена с подъемным цилиндром, диаметр штока которого 35 мм. Конструкция формирует жесткую и прочную систему, равномерно распределяя нагрузку между несущими элементами экскаватора.

Рабочий орган объёмом 0,036 м³ и шириной 300 мм изготовлен из стали 5 мм в основании, 6 мм по стенкам, а режущая кромка имеет увеличенную толщину 12 мм, что исключает преждевременный износ при работе на абразивных грунтах. Два сменных закаленных зуба крепятся болтовым соединением и подразумевают быструю замену в полевых условиях.

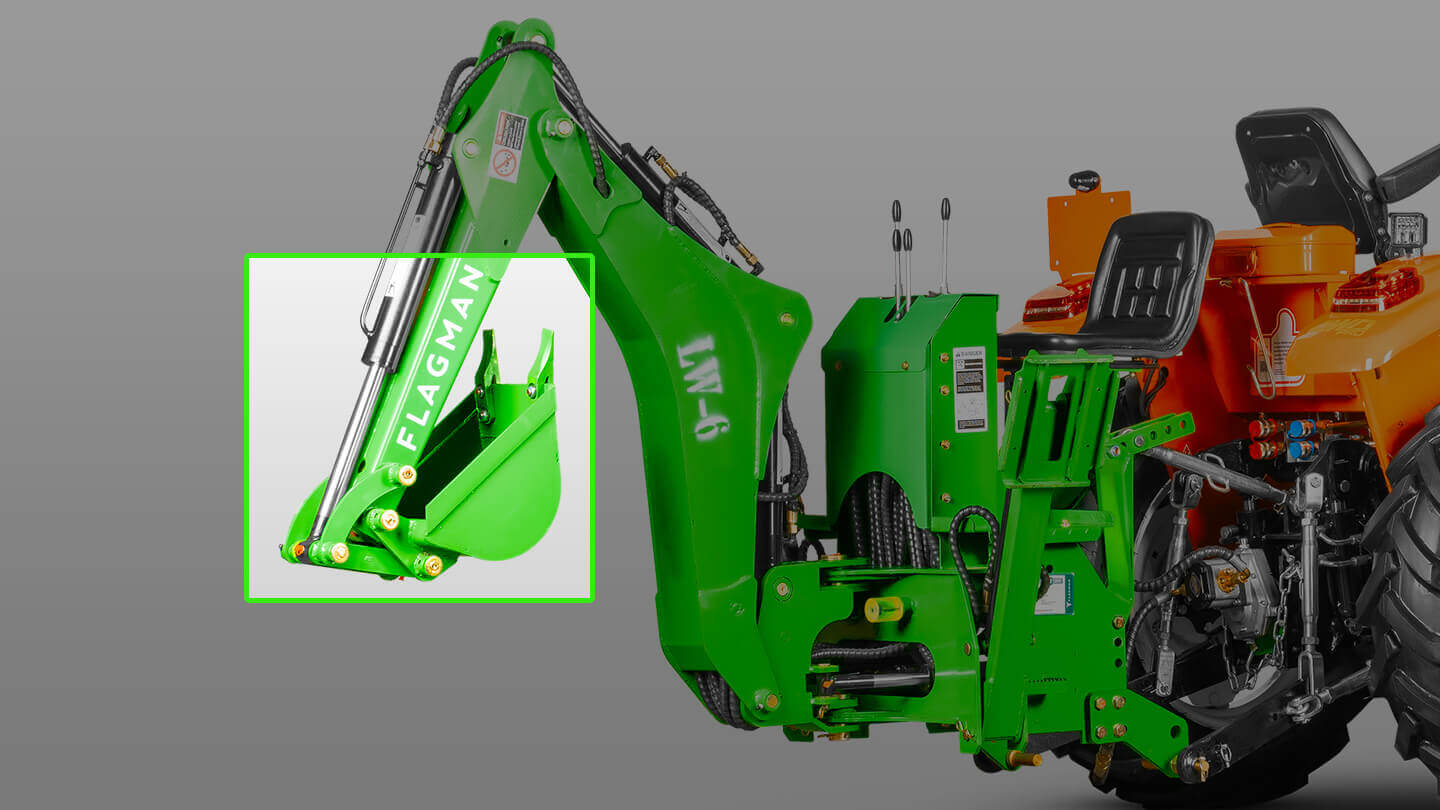

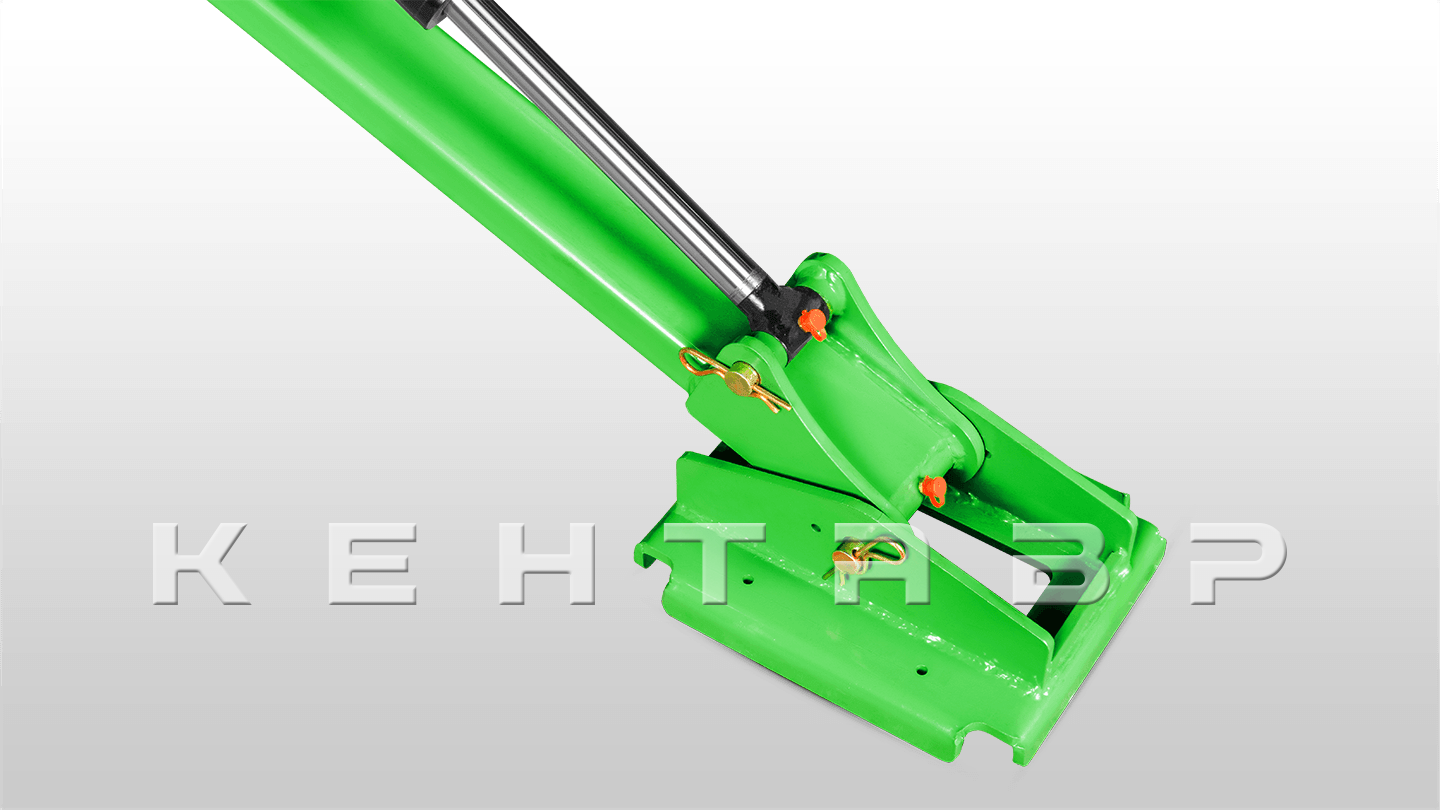

Механический захват предназначен для фиксации веток, корней, брёвен, камня и строительного материала при погрузке. Захват образует с ковшом замкнутый контур удержания: материал прижимается и не выпадает при подъёме, повороте и погрузке. Узел выполнен из износостойкой стали, рассчитан на переменные ударные нагрузки и многократные циклы работы. Захват повышает точность работ, ускоряет расчистку и снижает долю ручного труда.

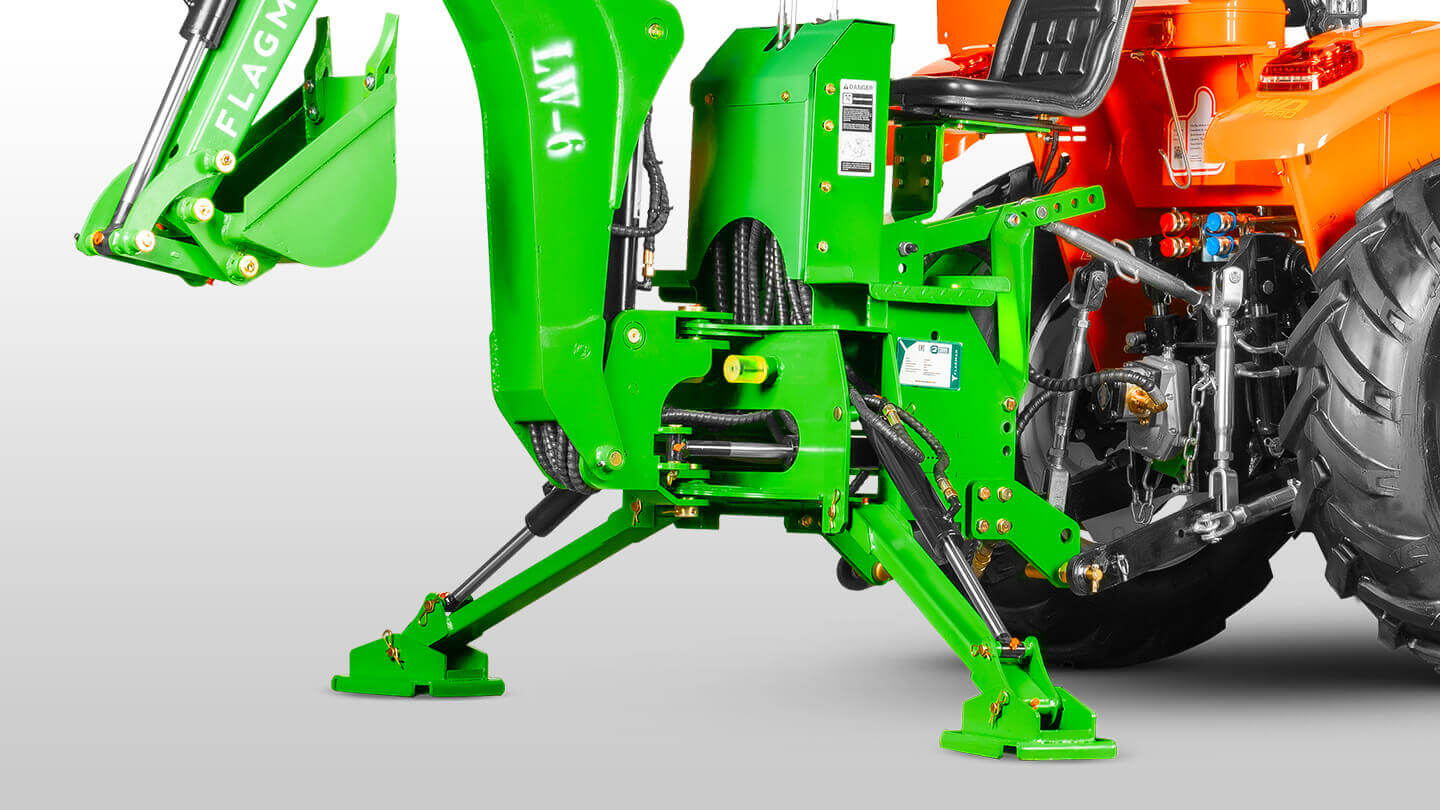

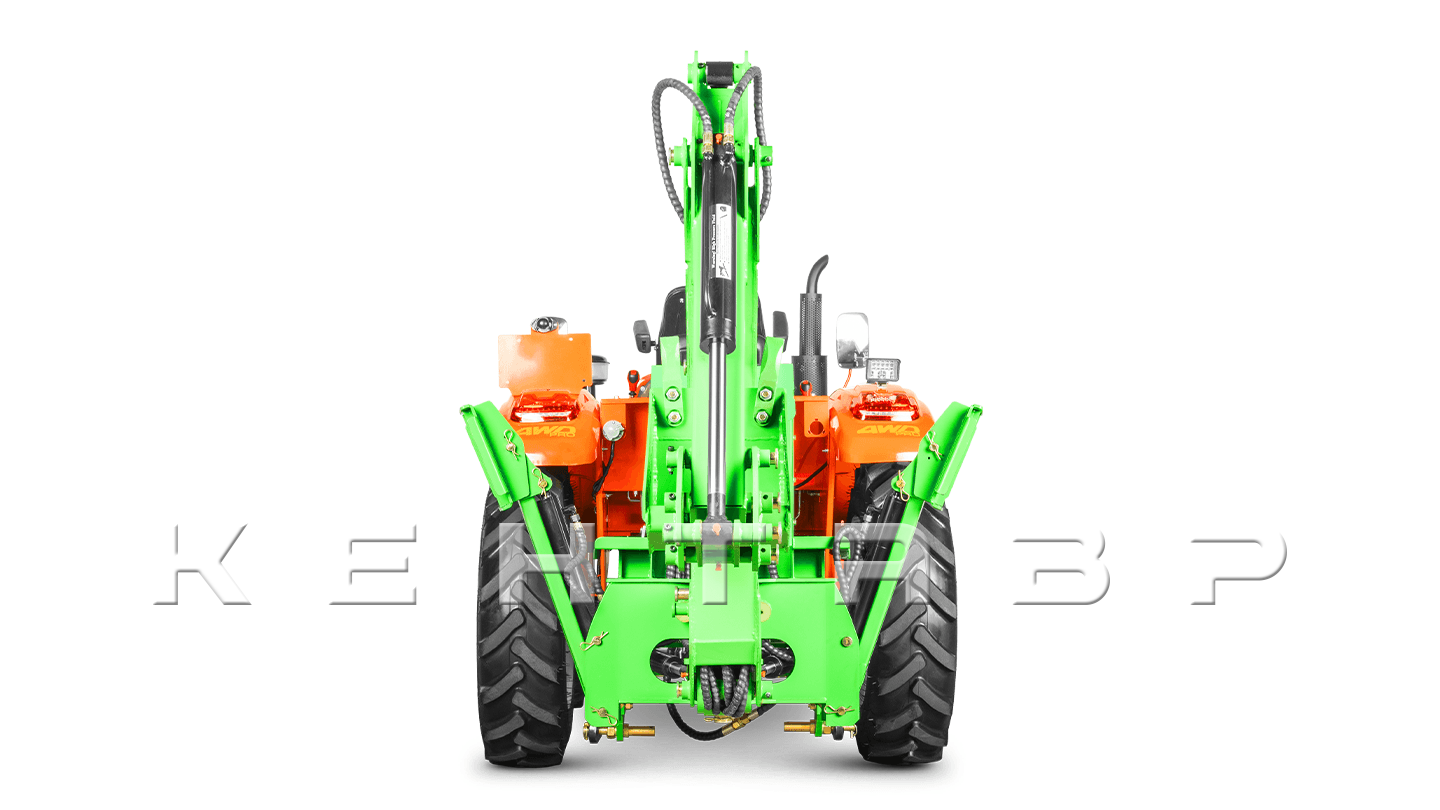

Две гидравлические лапы с увеличенным ходом цилиндров раскладываются на 2100 мм и стабилизируют экскаватор в момент внедрения ковша, передавая реактивное усилие от стрелы на грунт. Управление опорами вынесено на отдельную секцию распределителя и позволяет точно регулировать положение каждой лапы.

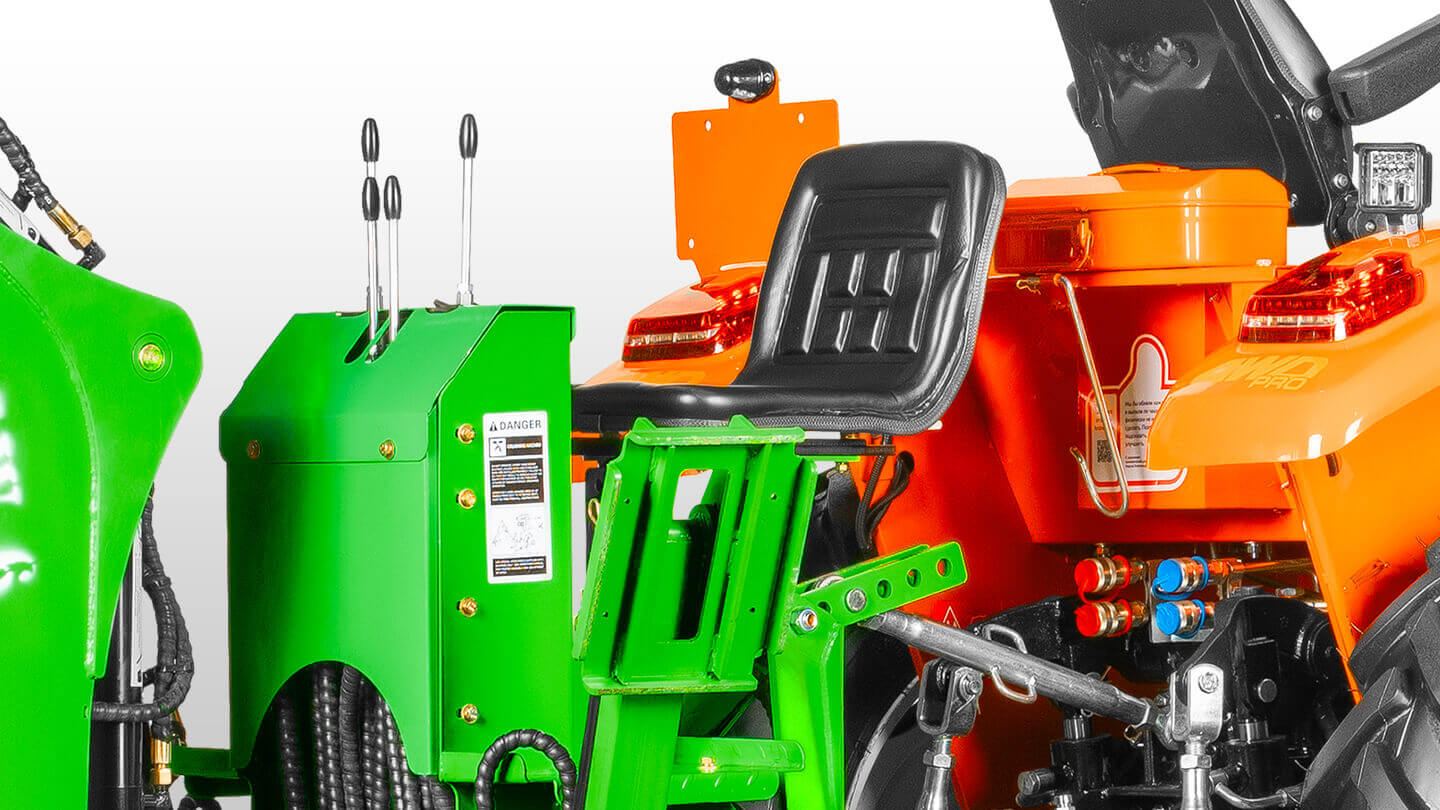

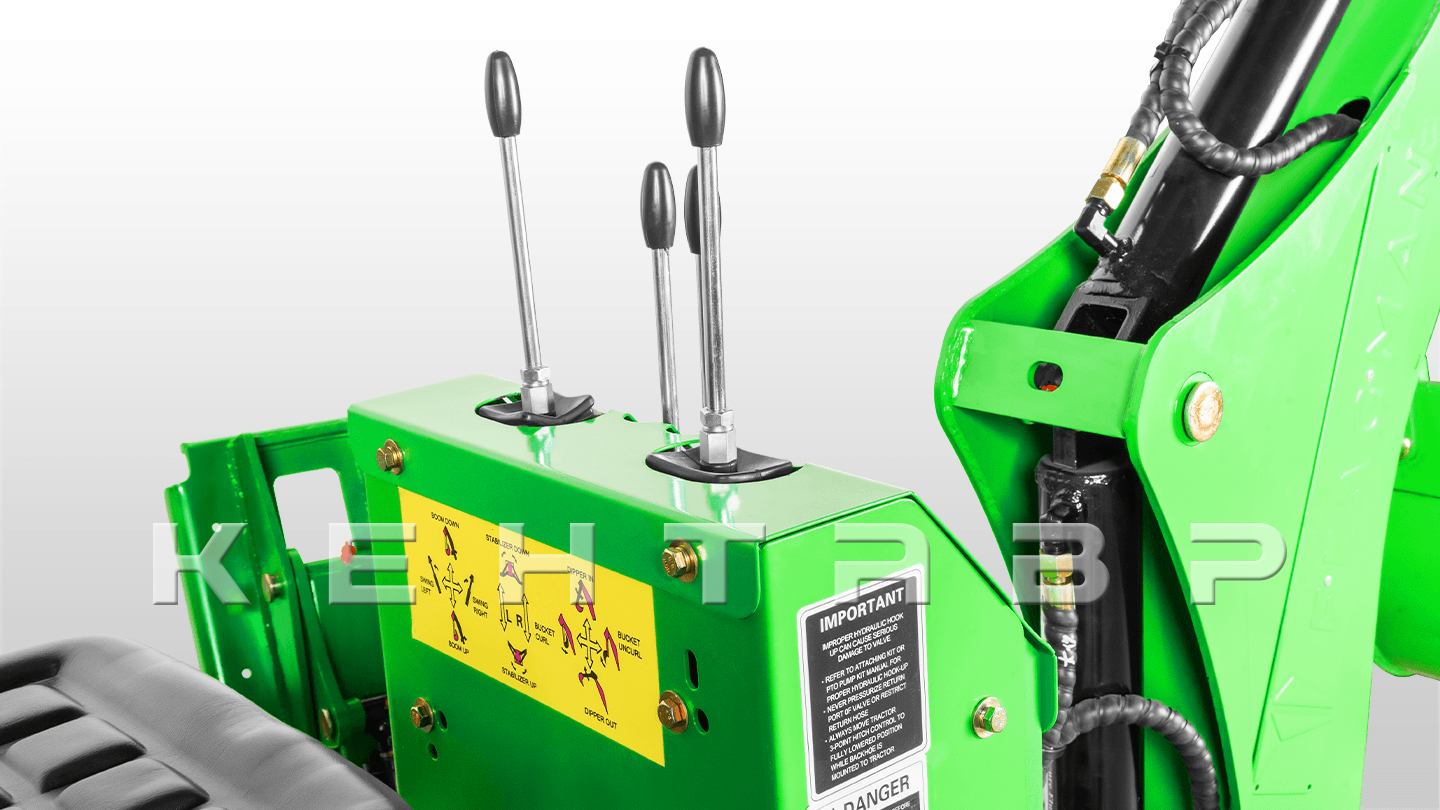

Оператор размещается на кресле с регулировкой по продольному вылету, увеличенная подножная площадка и эргономичные рычаги управления, промаркированные пиктограммами, улучшают точность манипуляций. Зеркальное положение рукояток распределителя уменьшает время обучения оператора.

Габариты экскаватора в транспортном положении: высота — 1840 мм; ширина по опорам (подняты) — 1310 мм; ширина в рабочем положении — 2100 мм; транспортный вынос — 1080 мм. Масса — 480 кг, поэтому установка на трактор выполняется на штатную навесную систему без грузоподъемных средств. После навешивания достаточно подключить насос к ВОМу, залить масло до контрольной метки — и экскаватор готов к работе.

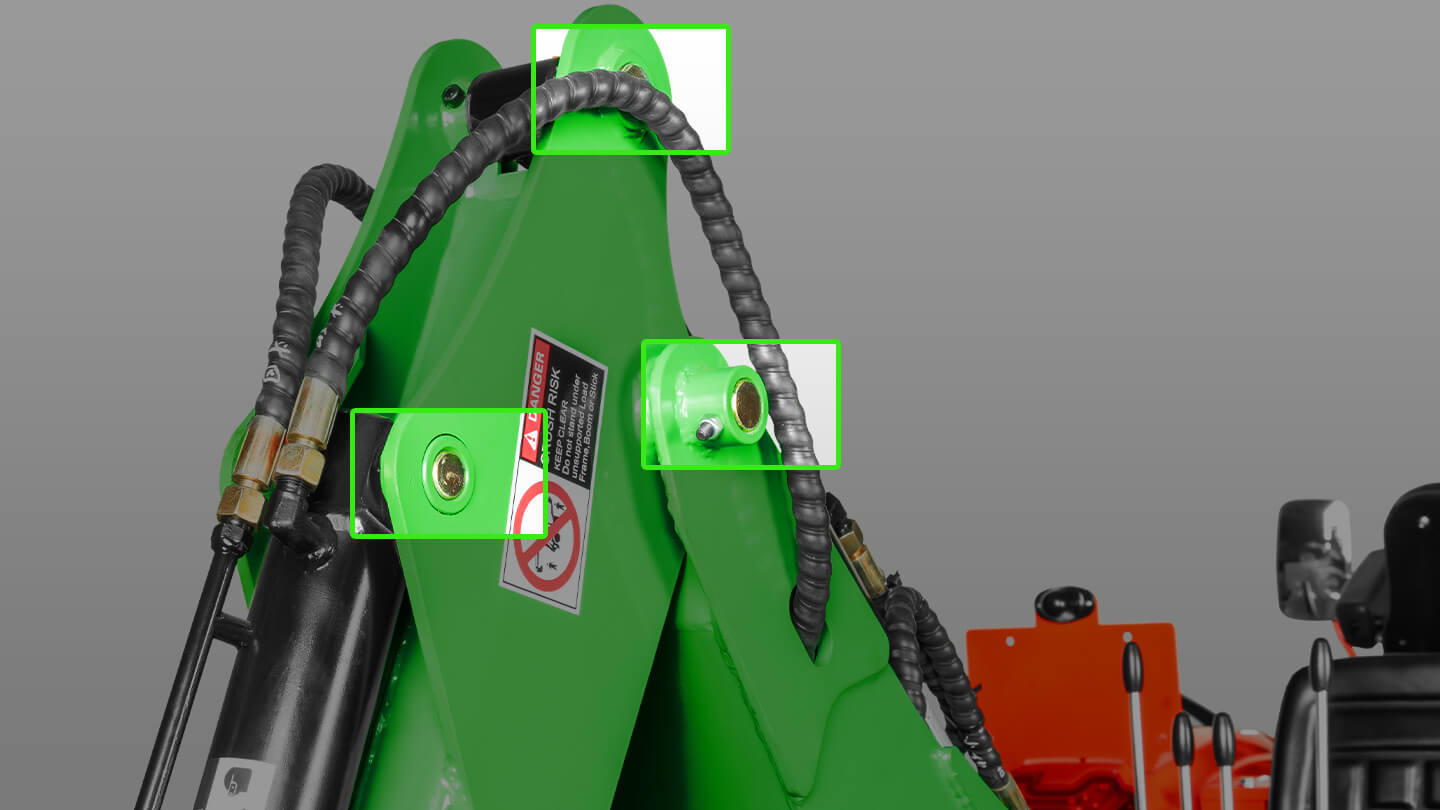

Все точки шарнирных соединений оборудованы пресс-масленками, что снижает трудоемкость обслуживания. Свободный доступ к фильтру и уровню масла обеспечивает постоянный контроль технического состояния гидравлики. Гарантийный срок — 24 месяца при соблюдении условий эксплуатации и регламента ТО.

Рабочие характеристики агрегата включают глубину копания 1,75 м, высоту выгрузки 1,72 м и рабочий радиус 2,6 м; собственная подача насоса при 540 об/мин достигает до 32 л/мин, что, с учётом диаметра цилиндров и кинематики, обеспечивает номинальную скорость рабочего цикла менее 12 с. Корпус экскаватора рассчитан на длительную эксплуатацию при температуре от –10 до +40 °С и влажности до 80 %, что подтверждено ресурсными испытаниями на заводе-производителе.

Экскаватор рассчитан на трехточечную навеску Cat-I/II. В базовый комплект входят пальцы соответствующего диаметра, крепление под верхнюю тягу имеет гибкие настройки по высоте и вылету, что облегчает присоединение к большинству компактных тракторов 20–30 л. с.

Все исполнительные цилиндры имеют разборную конструкцию: штоки из хромированной стали Ø 28 мм в контуре поворота и Ø 35 мм в контуре подъема выдерживают высокие циклические нагрузки без потери геометрии, шарниры цилиндров оснащены пресс-масленками, обеспечивающими равномерное распределение смазки по втулке.

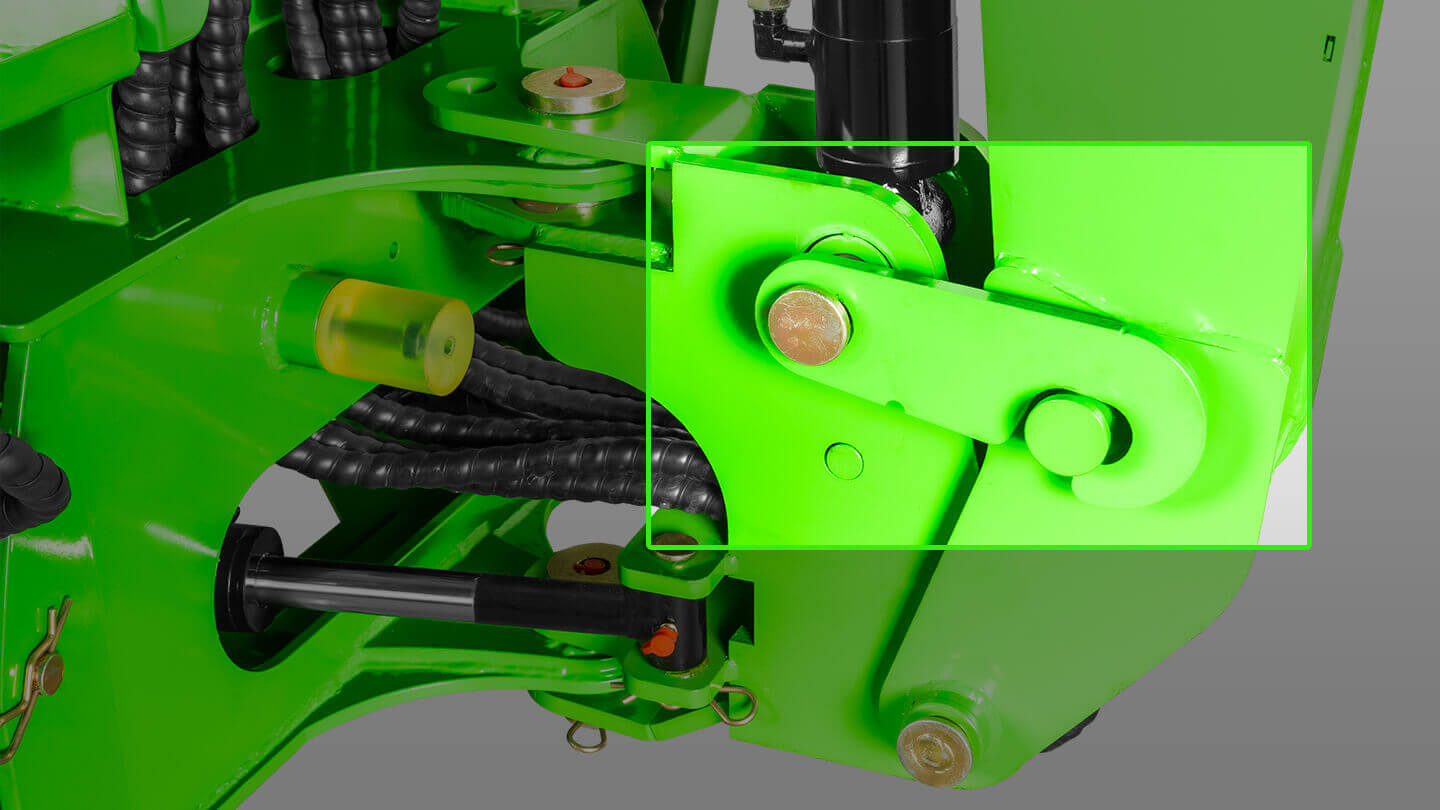

Для безопасной транспортировки предусмотрены механические фиксаторы стрелы и поворотного стола: в сложенном состоянии запорные штифты блокируют гидроцилиндры, замыкая кинематическую цепь и исключая самопроизвольное раскладывание и опускание узлов экскаватора; фиксация выполняется без использования каких-либо дополнительных инструментов.
