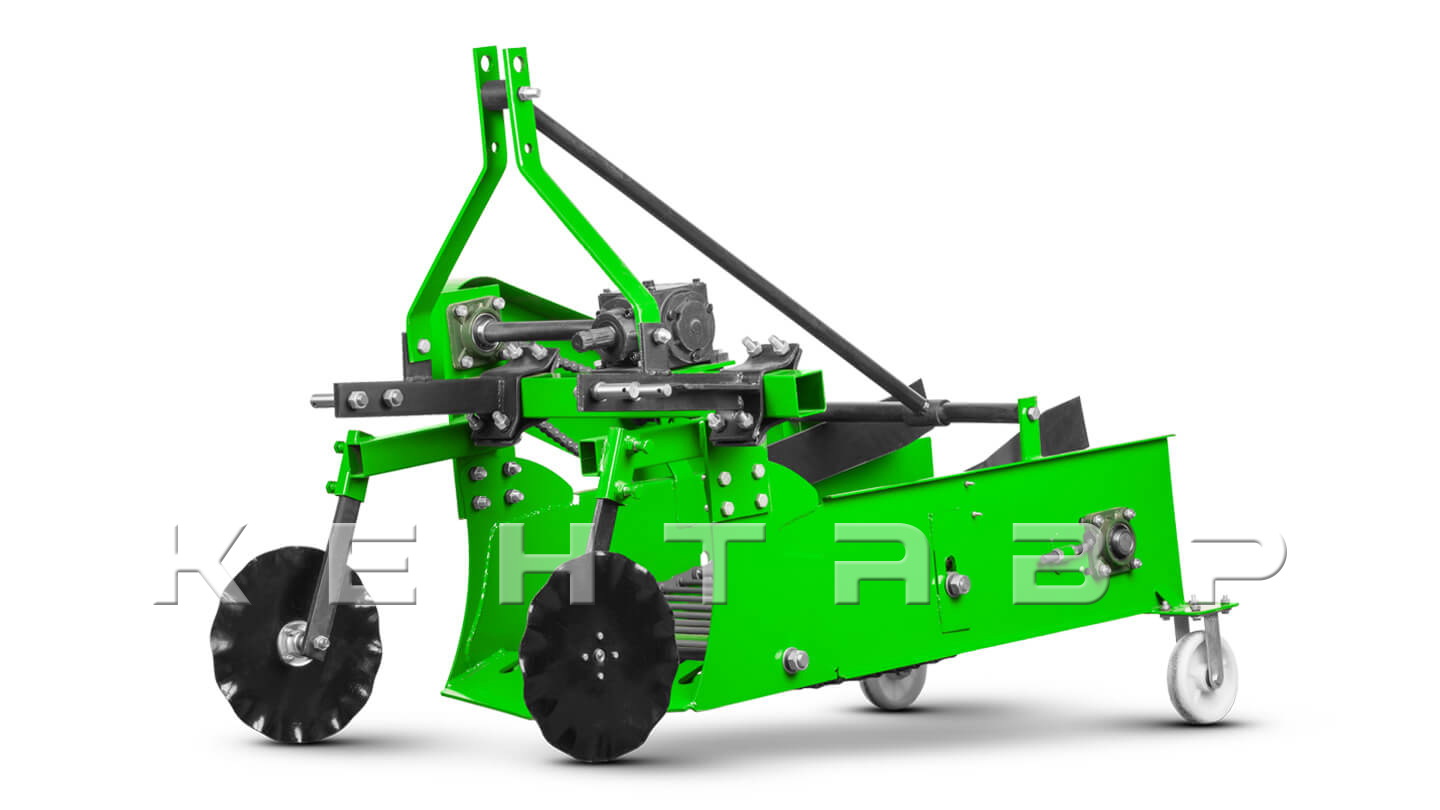

Картофелекопалка транспортерная Flagman | Флагман 3-540/4U-1 со смещением с дисками в Рязани

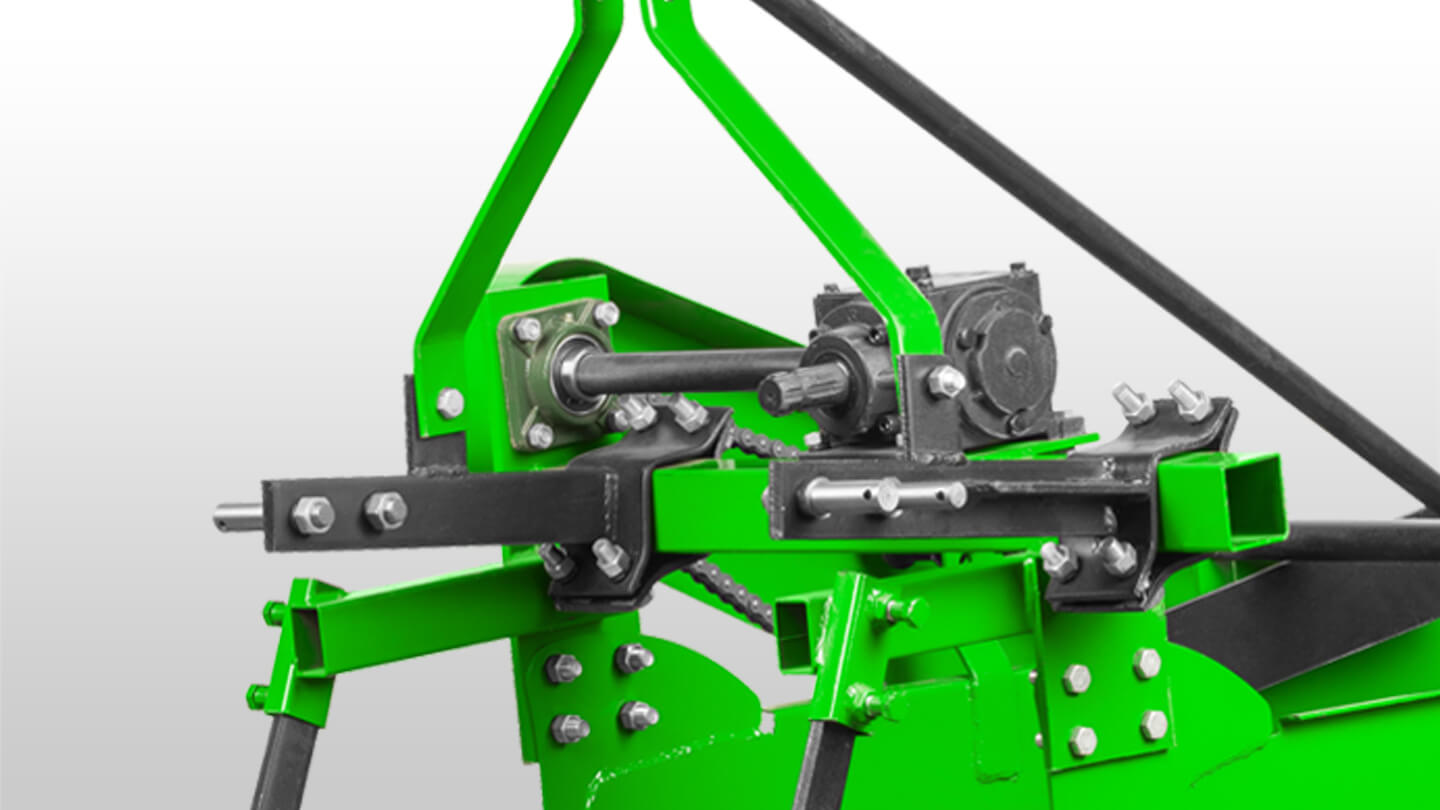

Флагман 3-540 оснащён подвижным креплением навески с базовым смещением около 10 см и дополнительной регулировкой до 5 см. Итоговый диапазон — 10–15 см. Рабочие органы выводятся в центр гряды, трактор движется по междурядью без наезда на клубни. Исключается повреждение корнеплодов, повышается точность прохода и упрощается удержание трактора в борозде.

Копалка рассчитана на однорядную уборку картофеля и корнеплодов на грядах стандартного шага. Ширина захвата 600 мм обеспечивает полный подрез гребня и стабильную подачу массы на транспортер. Параметр согласован с типовыми схемами посадки, поэтому агрегат работает без пропусков по краям рядка. Результат — ровная зона выкапывания, удобный последующий подбор и снижение потерь урожая в рабочей полосе.

Подкапывающий узел выполнен на базе цельного клиновидного ножа толщиной 10 мм. Отверстия в рабочей части обеспечивают первичное отделение почвы уже на этапе подреза пласта. Жёсткая геометрия сохраняется при ударных нагрузках и работе на уплотнённых участках. Нож стабильно захватывает слой грунта с клубнями и равномерно подаёт его на ленту, что улучшает сепарацию и снижает потери на входе в транспортерный узел.

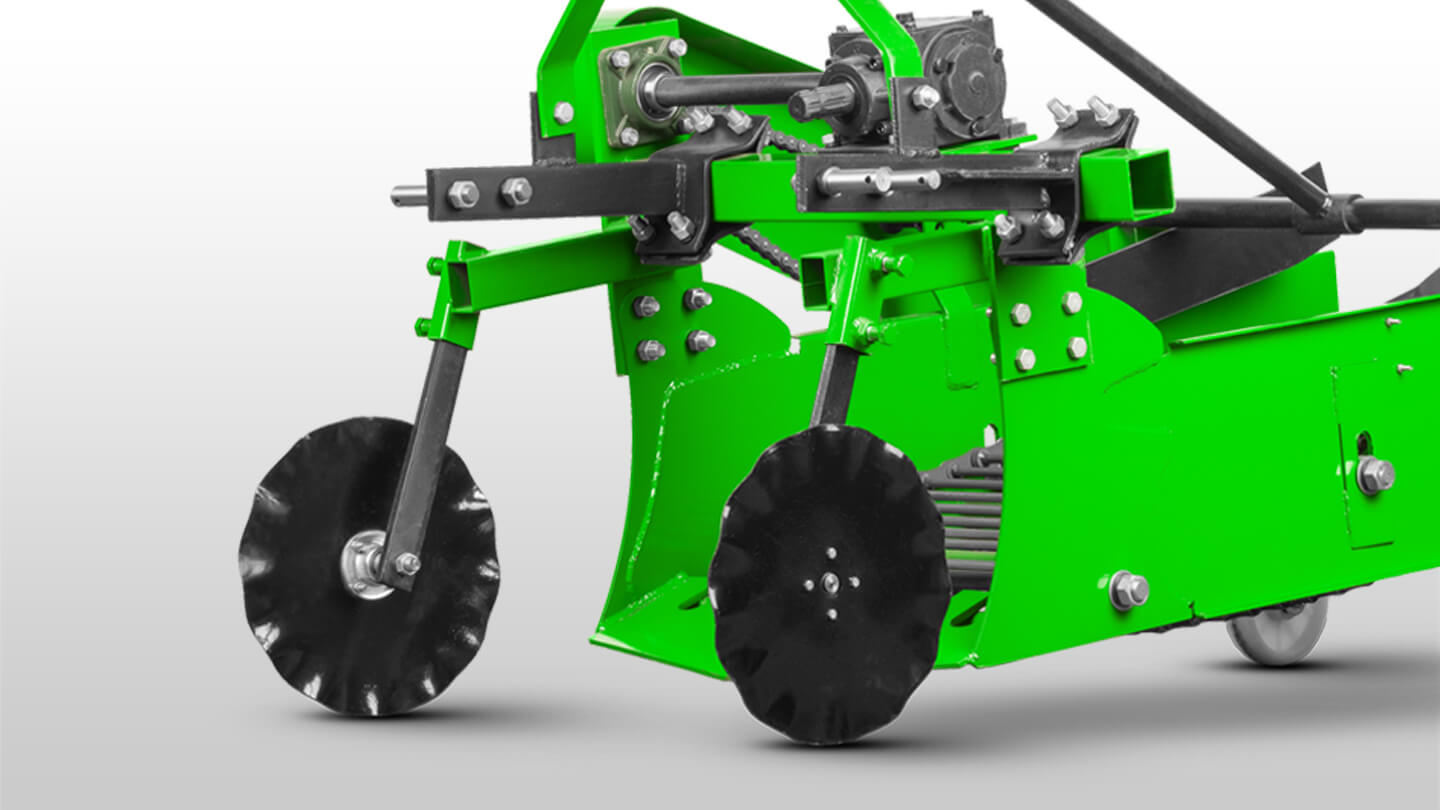

Перед ножом установлены отрезные диски диаметром 340 мм и толщиной 1,5 мм на стойках толщиной 15 мм. Диски регулируются по высоте под фактический профиль гребня. Они разрезают ботву и предварительно раскрывают край пласта перед подкапыванием, уменьшая тяговое сопротивление. Волнообразный профиль повышает жёсткость дисков и снижает налипание влажной почвы на рабочую кромку.

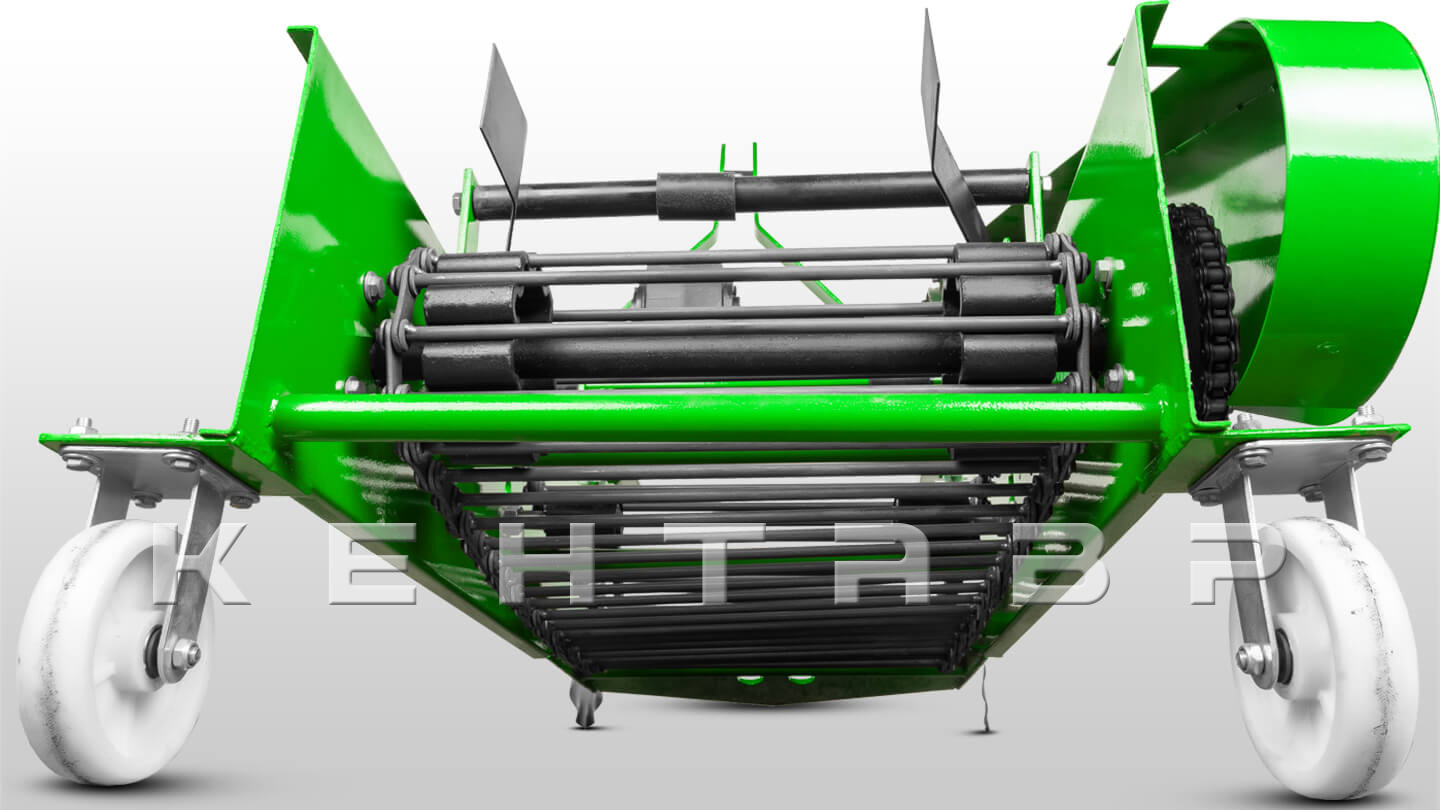

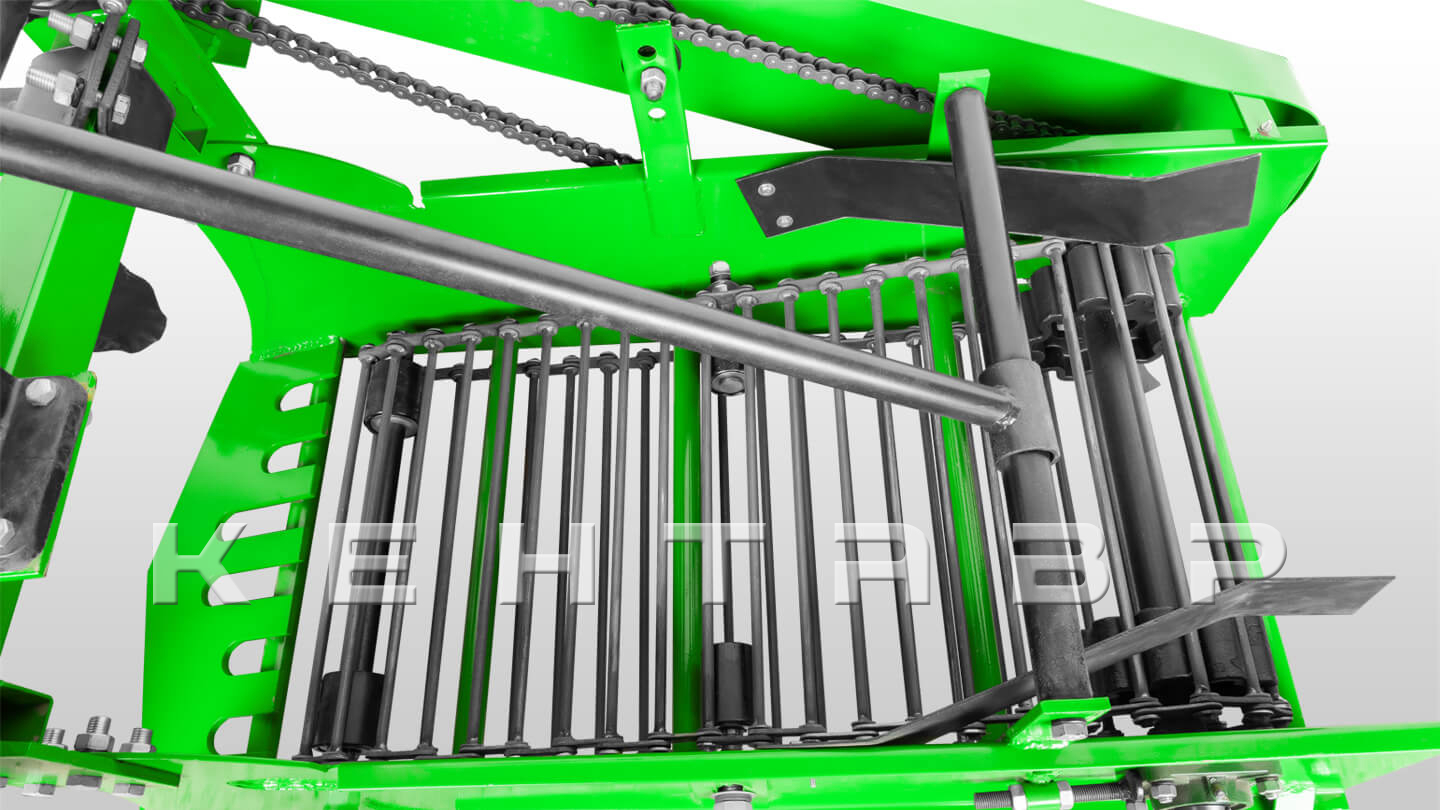

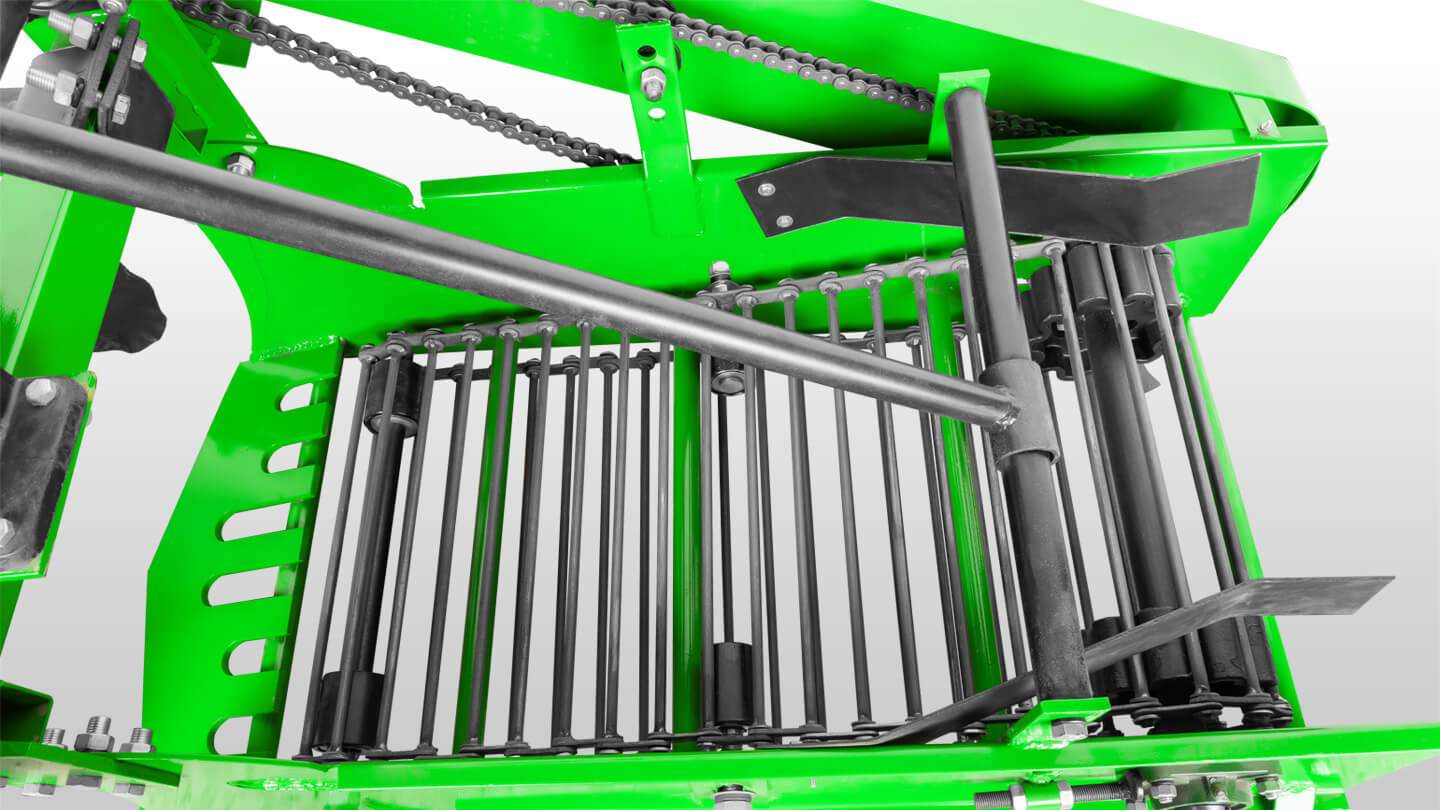

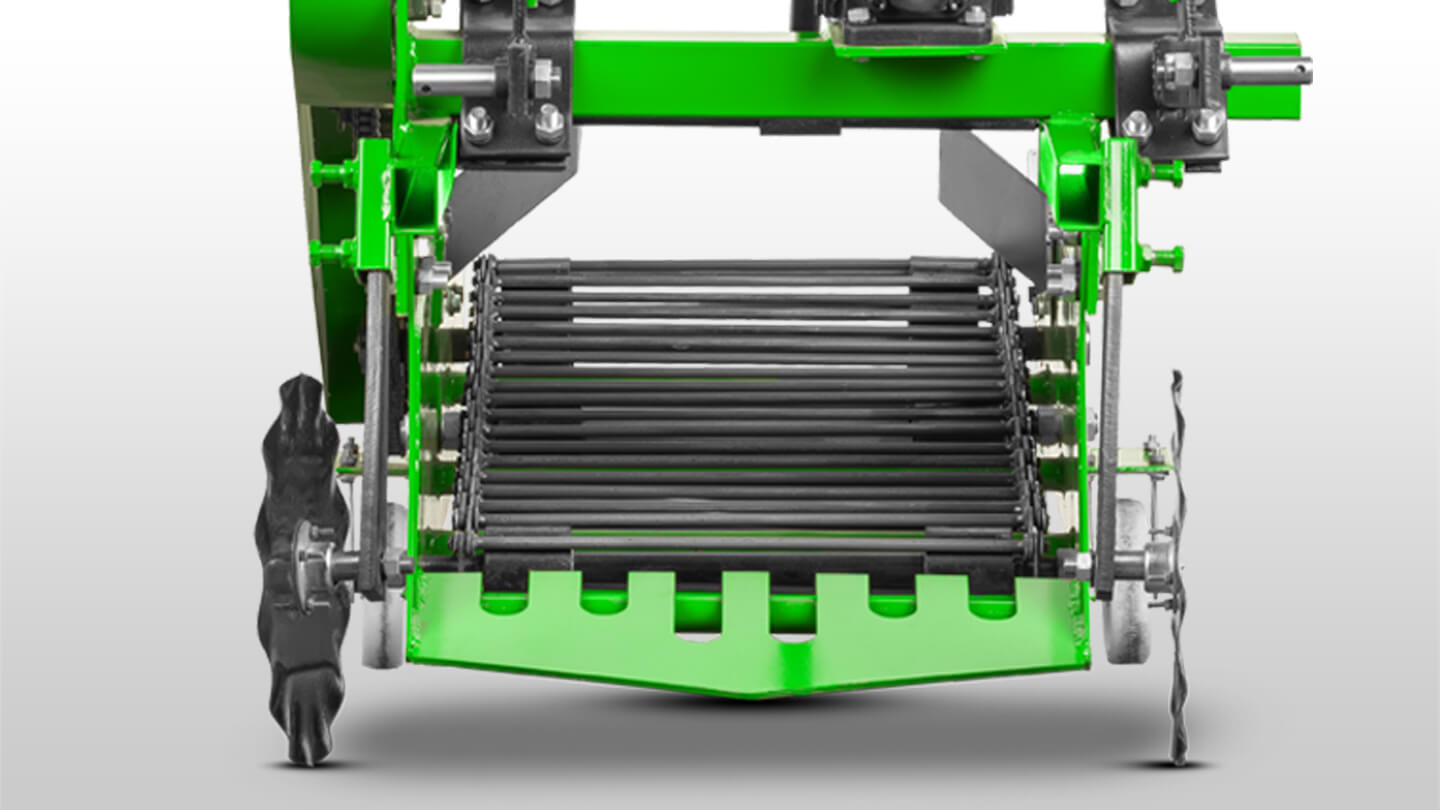

Очистка корнеплодов выполняется транспортерной лентой длиной 1000 мм, собранной из металлических прутьев с шагом 40 мм. При движении по ленте пласт грунта последовательно разрушается: мелкая фракция, песок и часть комков осыпаются на поле, а клубни подаются к задней части копалки. Оптимальный угол наклона и достаточная длина транспортера обеспечивают баланс между интенсивностью очистки и бережной подачей урожая.

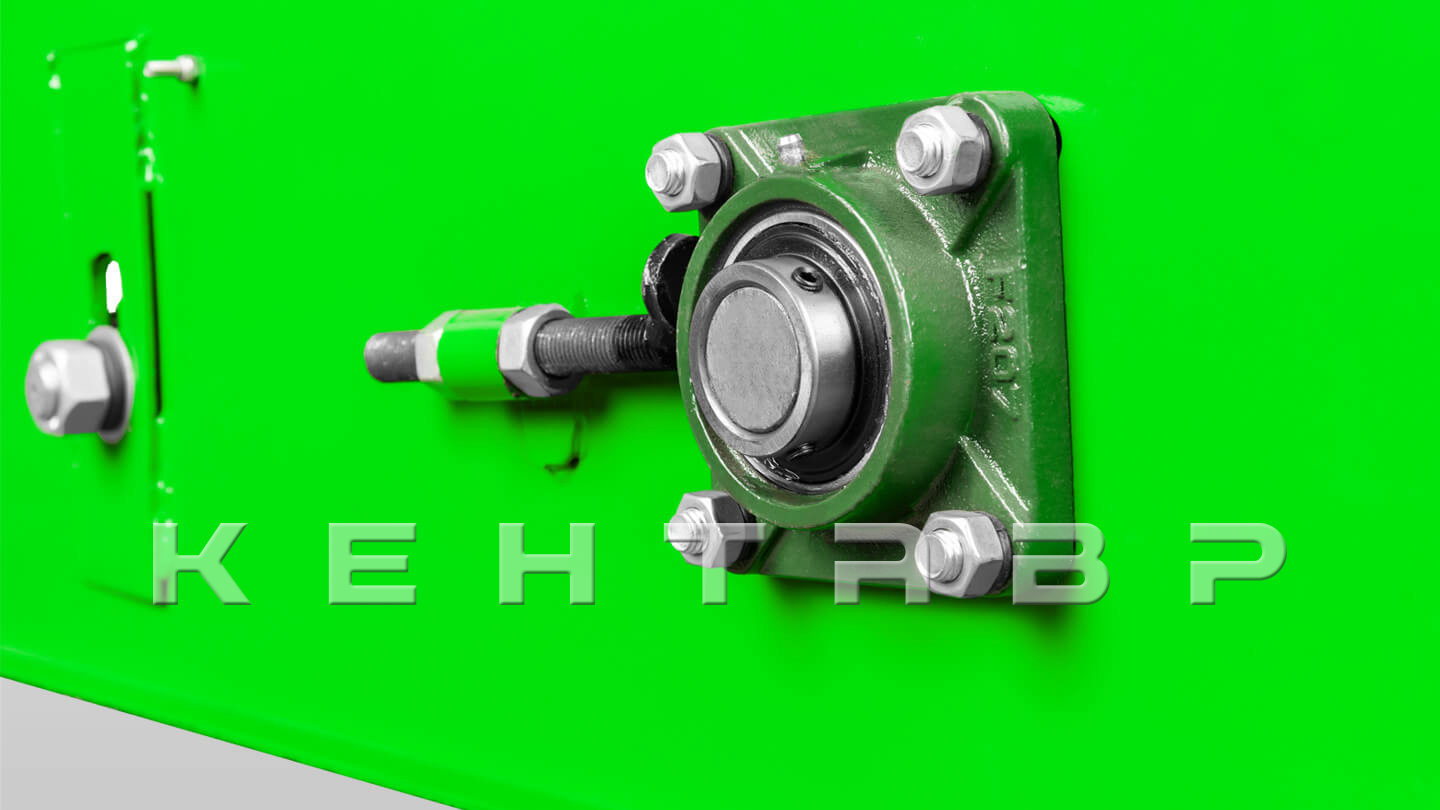

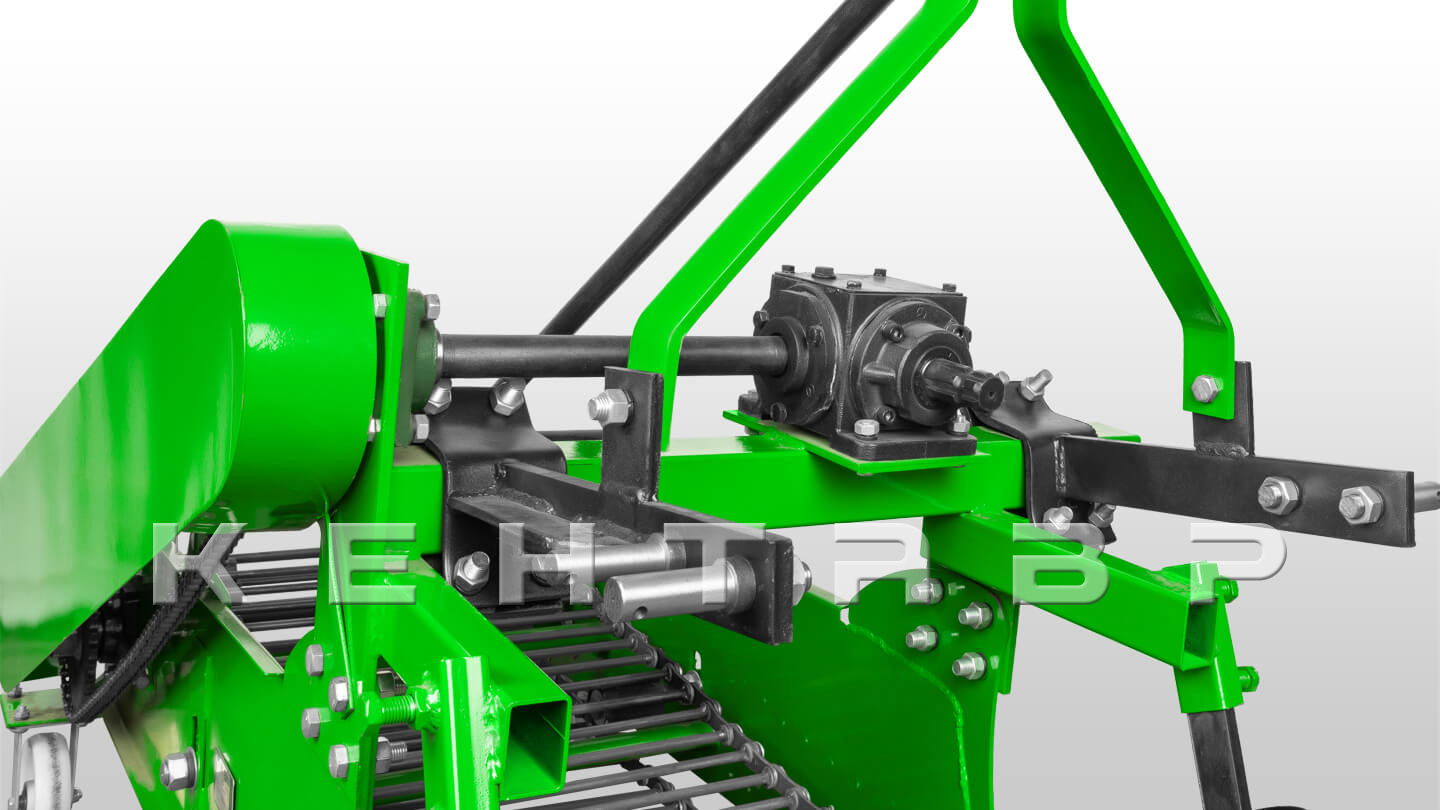

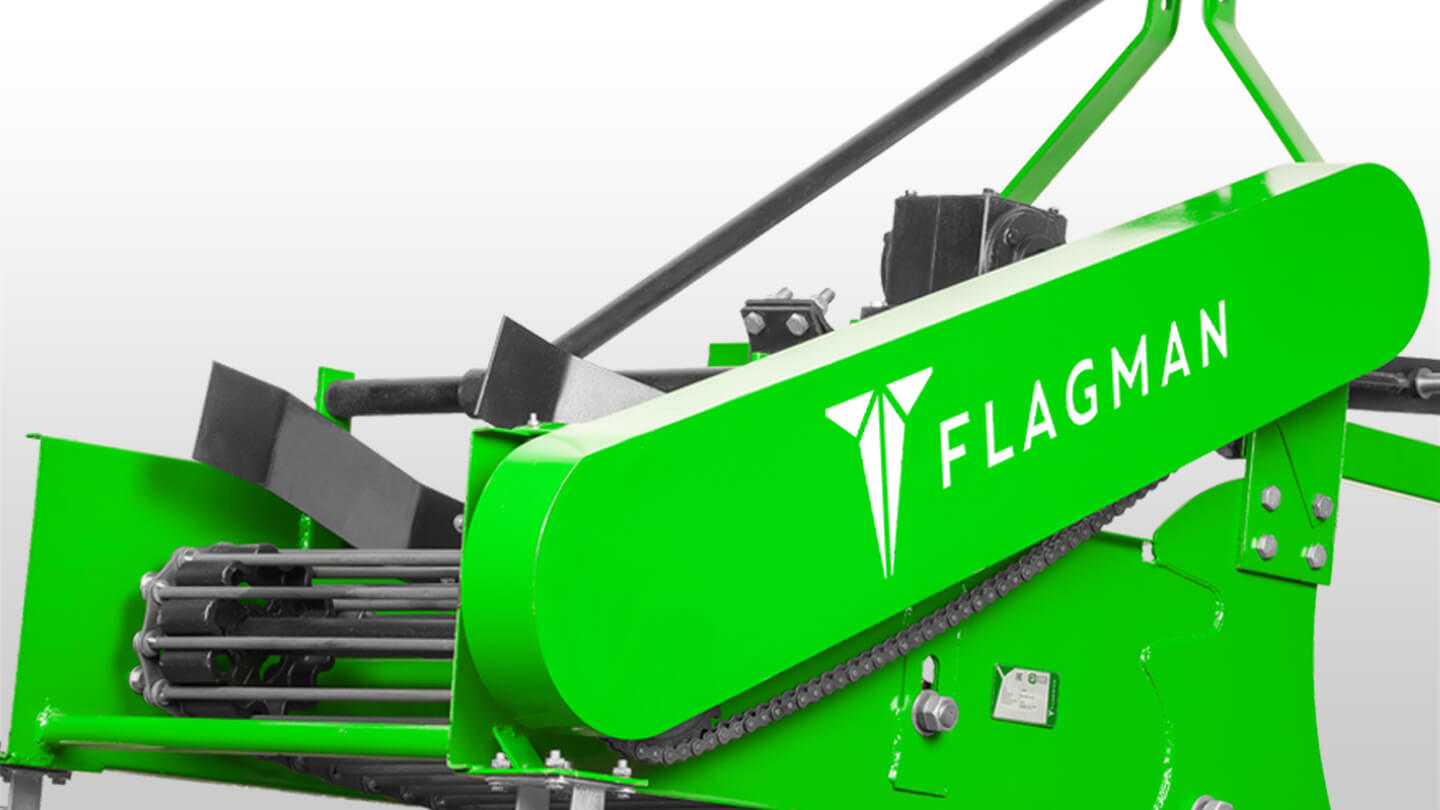

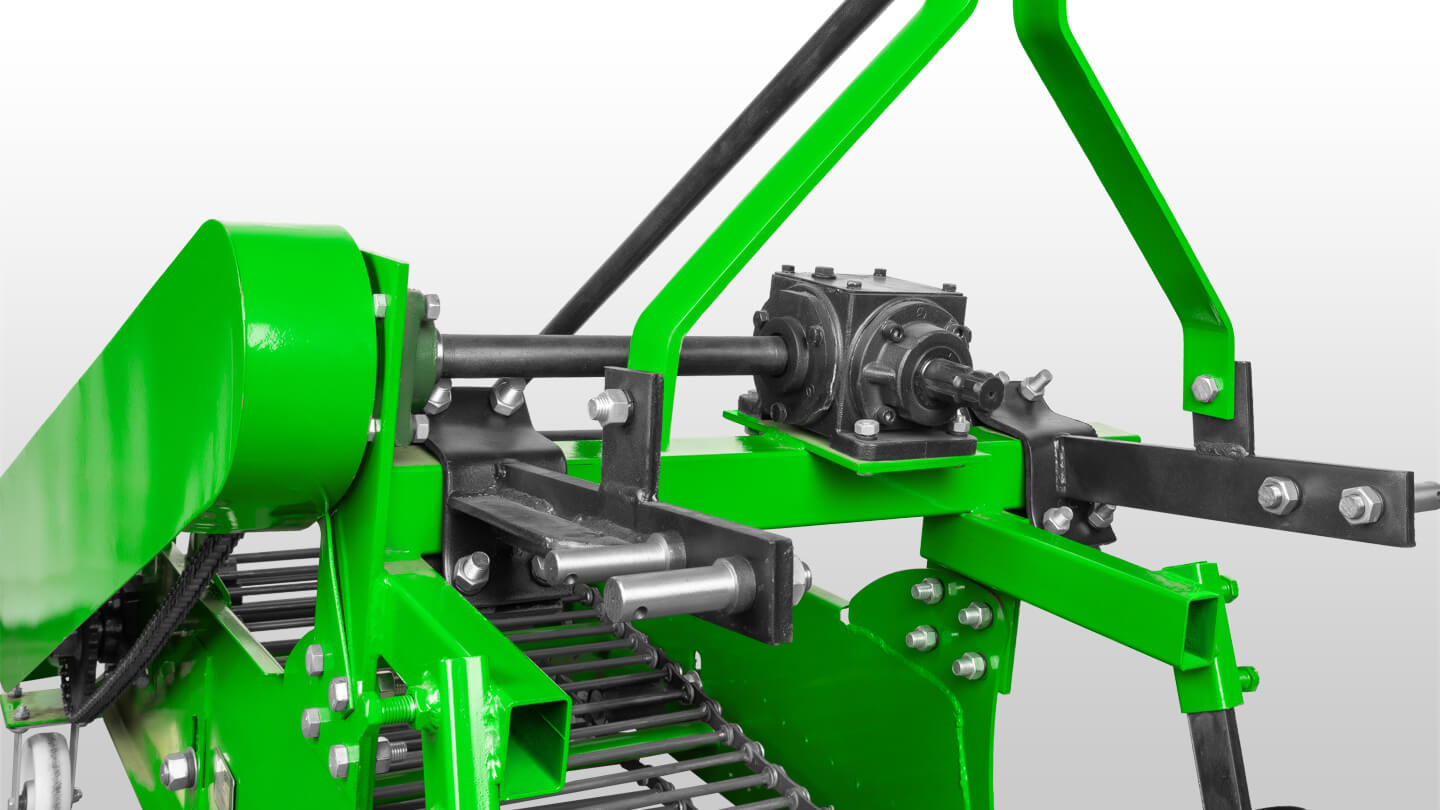

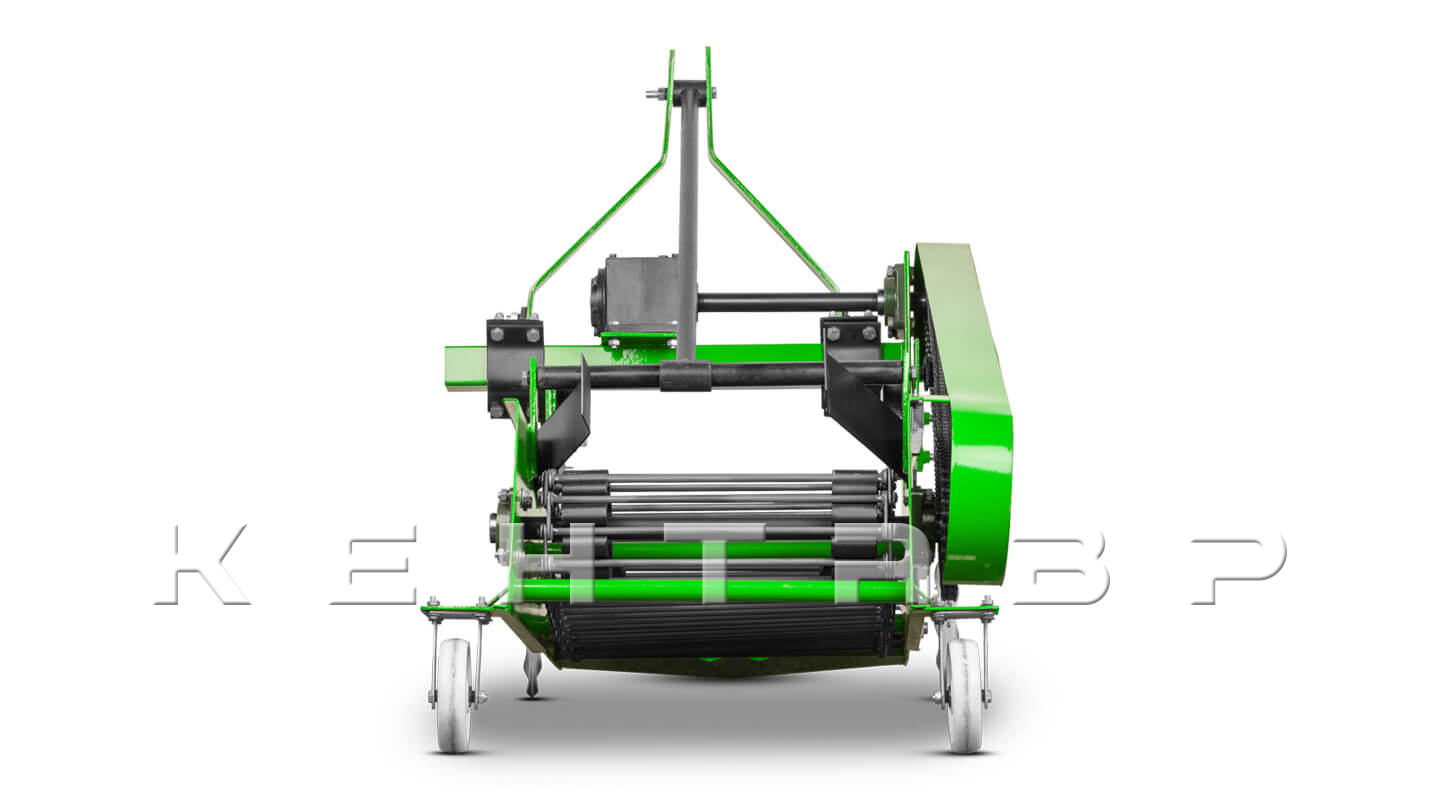

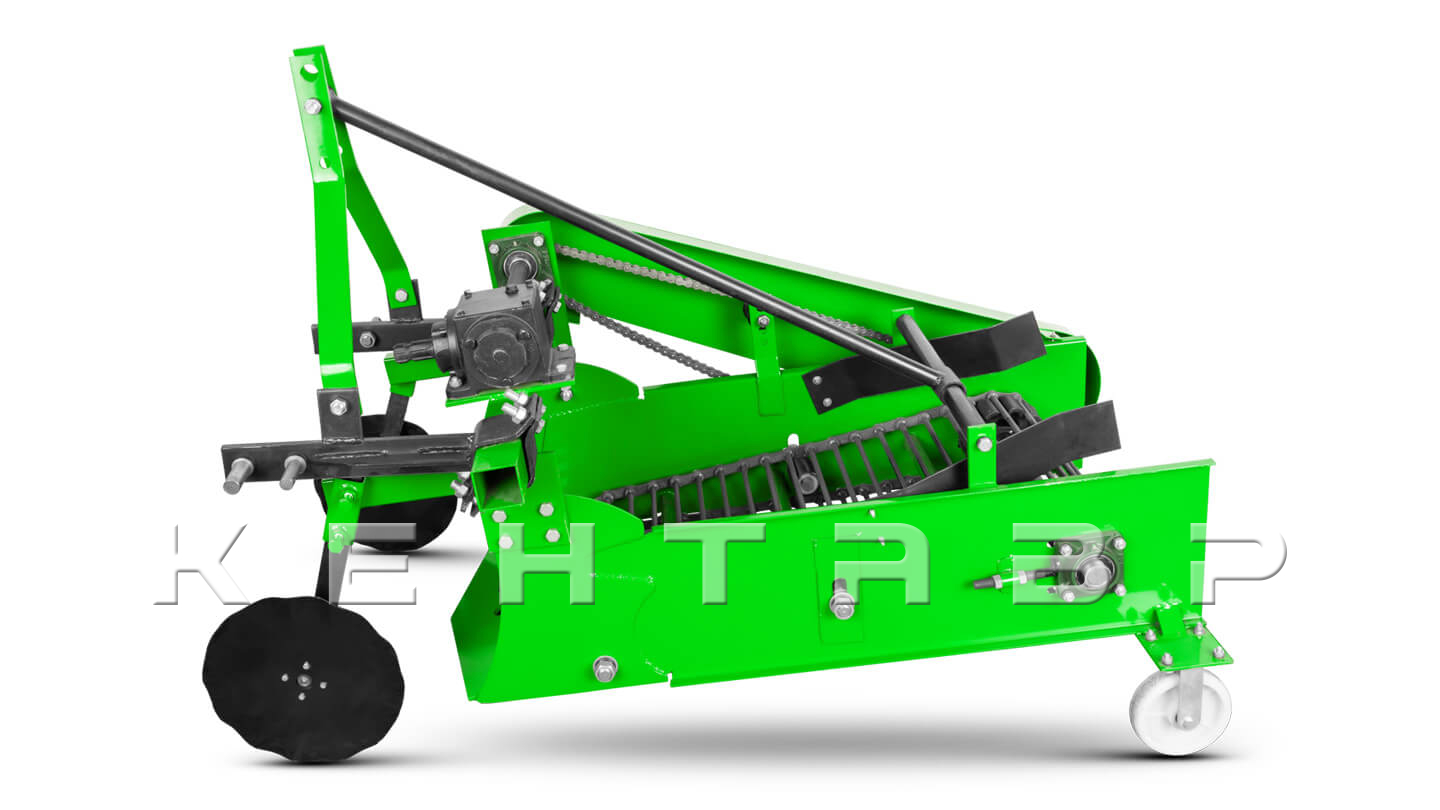

Привод транспортера выполнен по боковой цепной схеме с передачей крутящего момента от ВОМ трактора 540 об/мин через угловой редуктор. Такая компоновка обеспечивает стабильную работу ленты под нагрузкой и адаптацию рабочей скорости агрегата под условия почвы. Натяжение ленты регулируется смещением заднего ведущего вала, натяжение приводной цепи — смещением промежуточного ролика. Подшипниковые узлы оснащены пресс-маслёнками, поэтому регламентная смазка выполняется без разборки и с минимальными трудозатратами.

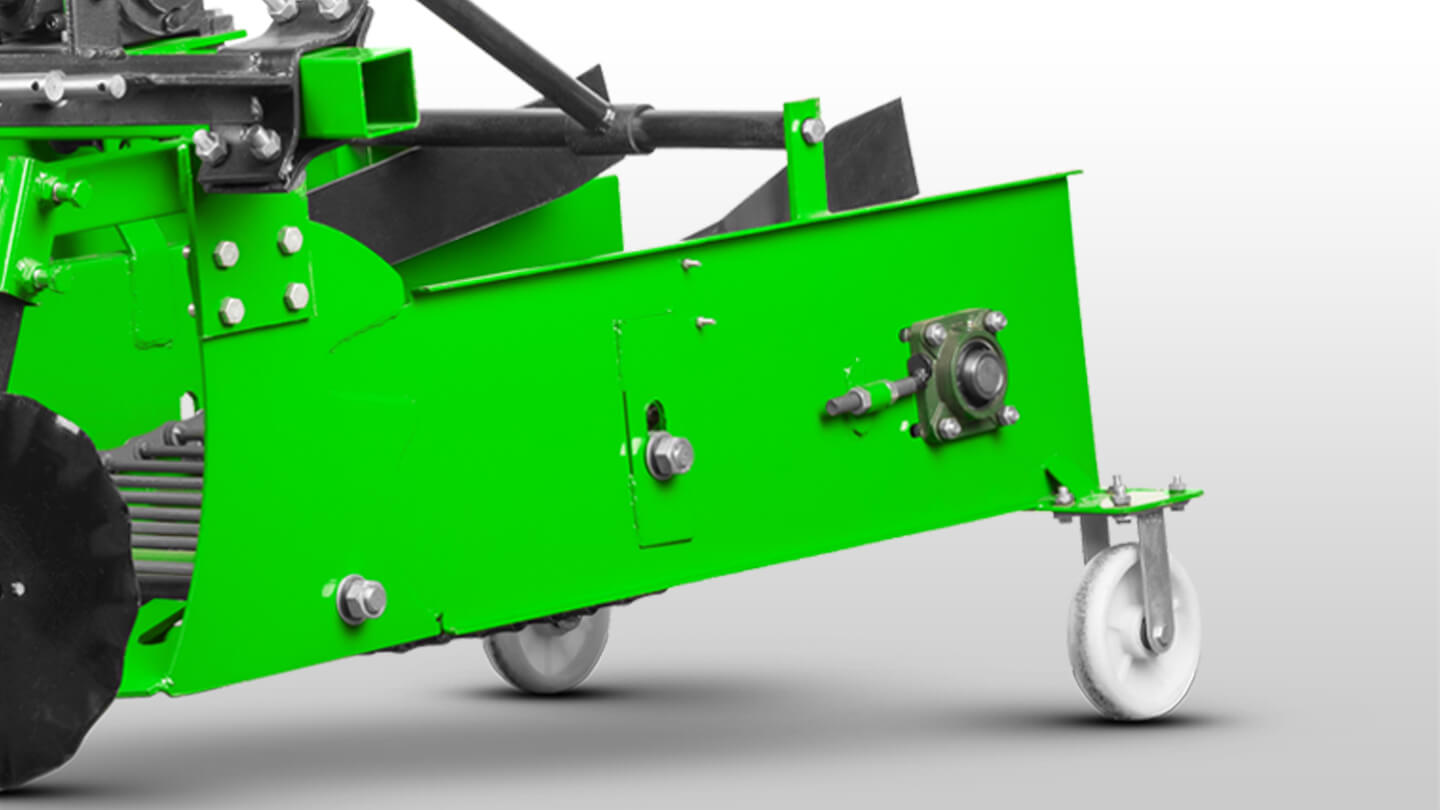

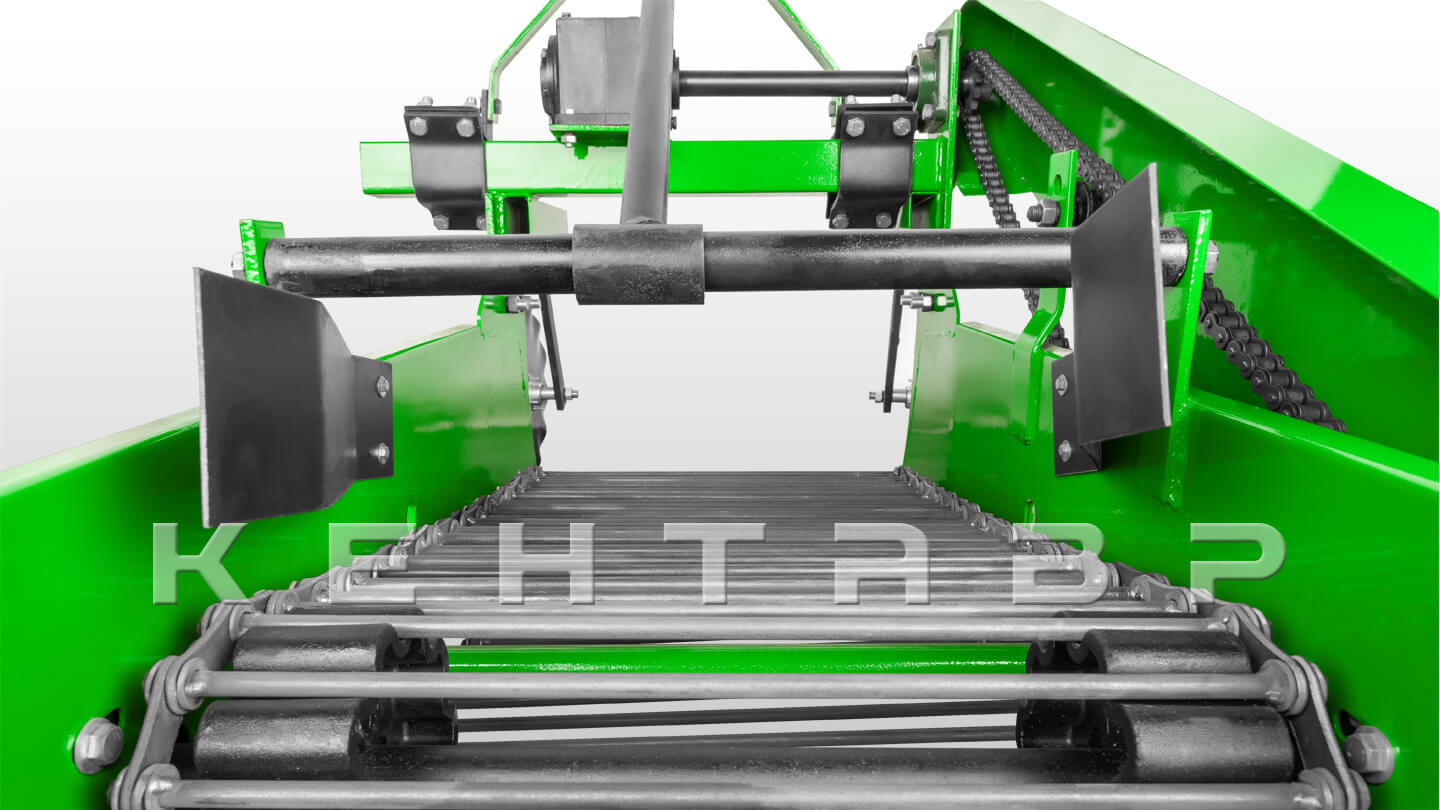

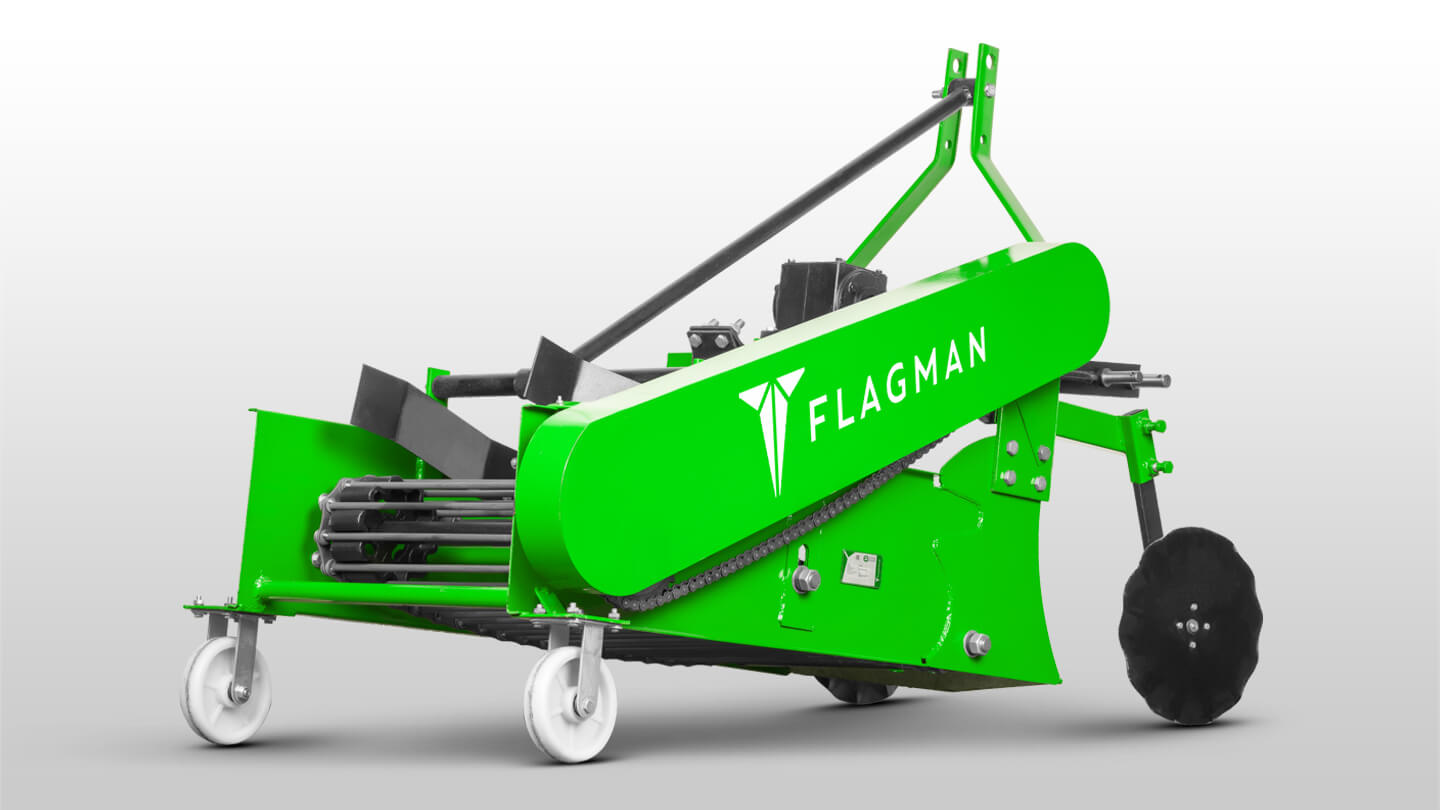

В задней части транспортера установлены отражатели, направляющие поток клубней к центру выгрузки. Формируется компактный рядок, удобный для подбора. Устойчивость копалки обеспечивается опорными колёсами из прочного пластика диаметром 160 мм, которые стабилизируют положение агрегата и поддерживают точность заглубления ножа.

Глубина настраивается положением навески трактора. Максимальное заглубление достигает 250 мм при соответствующих почвенных условиях. Точная настройка необходима для удержания заданной глубины на протяжении прохода и исключения повреждения клубней либо избыточного подреза.

При скорости трактора 3–4 км/ч копалка обеспечивает фактическую производительность 0,1–0,2 га/ч. Показатель соответствует типичному режиму однорядной уборки на грядах 60–75 см. При правильной настройке глубины и натяжения ленты на поверхность поднимается до 95–97% клубней, доля повреждений не превышает 2–3%. Это обеспечивает предсказуемый результат и снижает потери на этапе уборки.

Силовая часть построена на несущем брусе 70×70 мм толщиной 3 мм. Корпус выполнен из листа 3 мм, передняя зона износа усилена пластинами 5 мм. Треугольник навески изготовлен из пластины 10 мм, опорные элементы нижних тяг — из пластин 16 мм с рёбрами жёсткости. Компоновка рассчитана на циклические нагрузки в сезонной эксплуатации, сохраняет геометрию и ресурс узлов при работе на неоднородных почвах.

Агрегат подключается к трактору через трёхточечную навеску; для нижних тяг предусмотрены пальцы двух диаметров — 22 и 28 мм. Это обеспечивает совместимость с тракторами 1-й и 2-й категорий навески. Привод осуществляется от ВОМ 540 об/мин (6 шлицов). Рекомендуемая мощность трактора — от 18–20 л.с. в зависимости от типа почвы и рабочей глубины.
