Косилка-измельчитель молотковая с гидр. манипулятором (Мульчер) Flagman | Флагман MGM (1,4) + кардан в Рязани

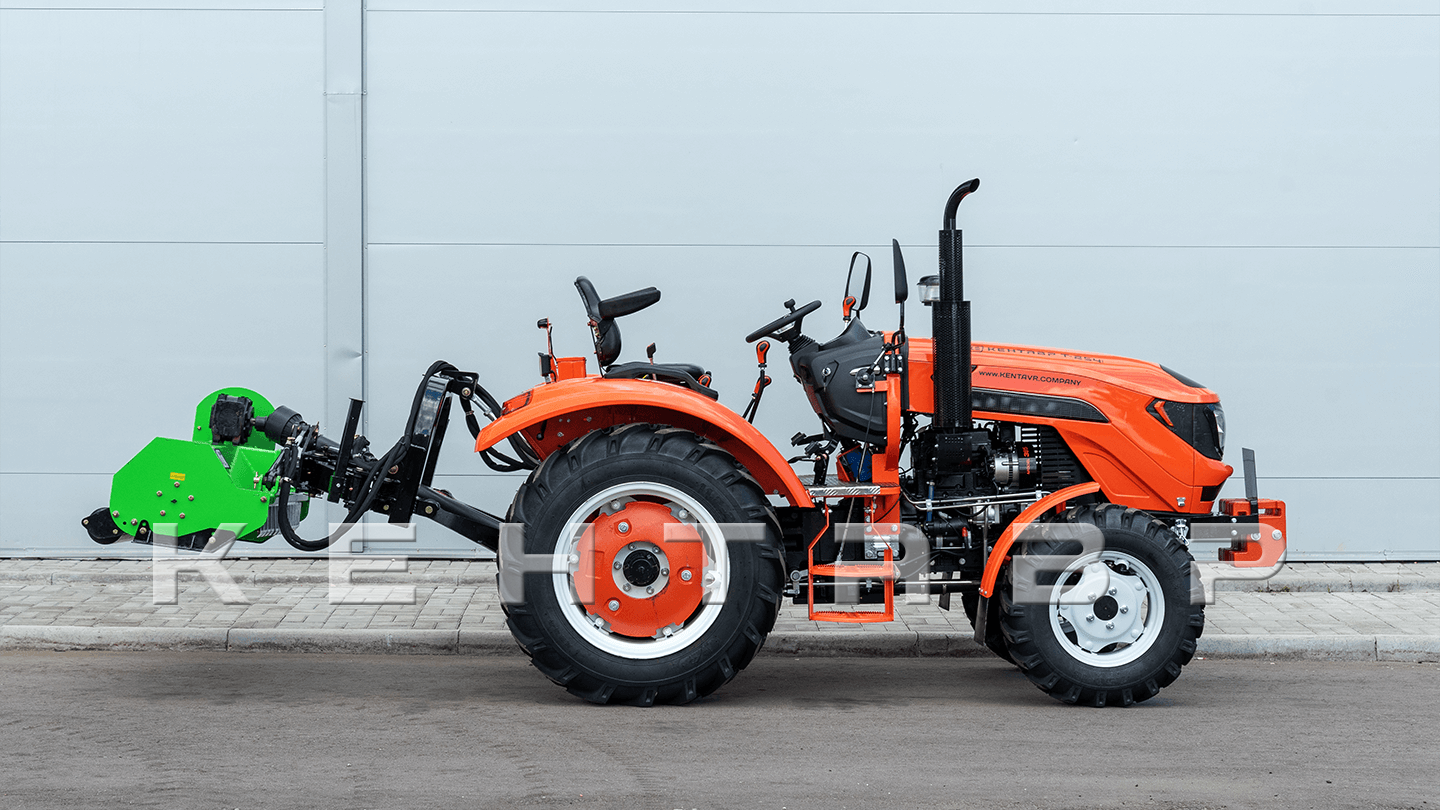

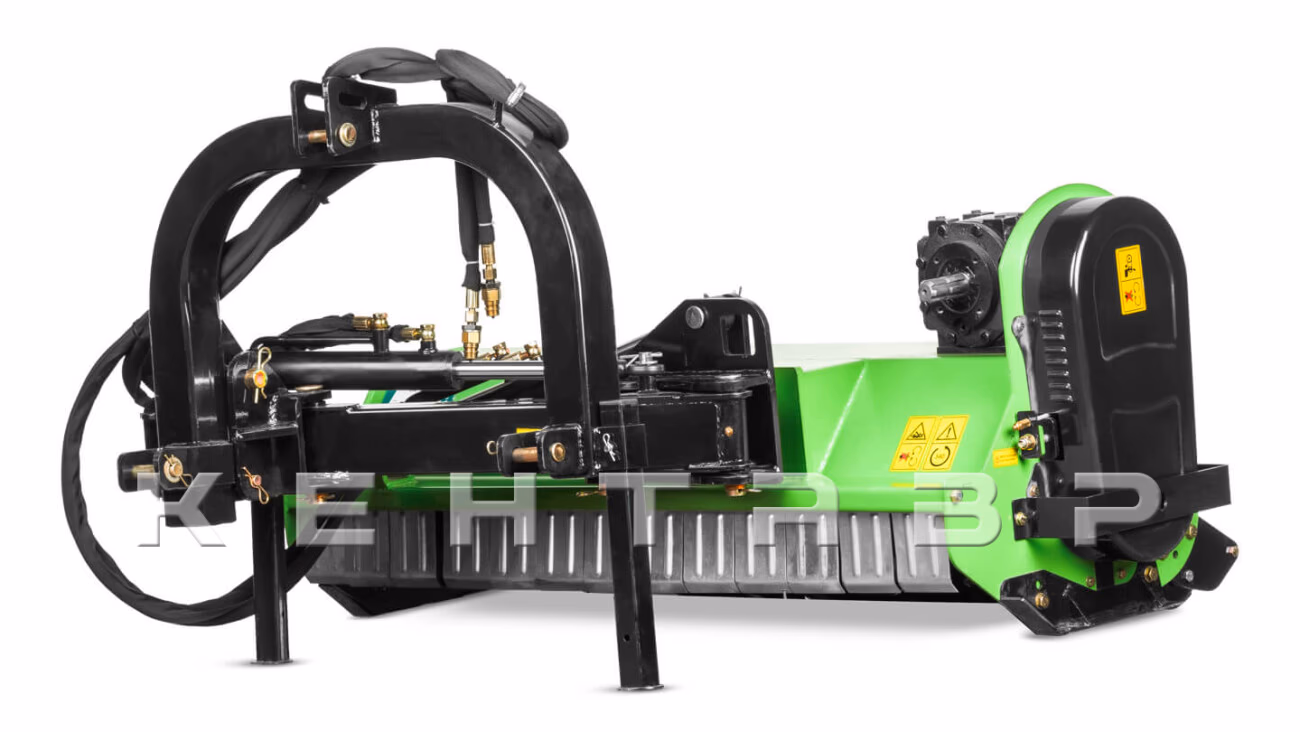

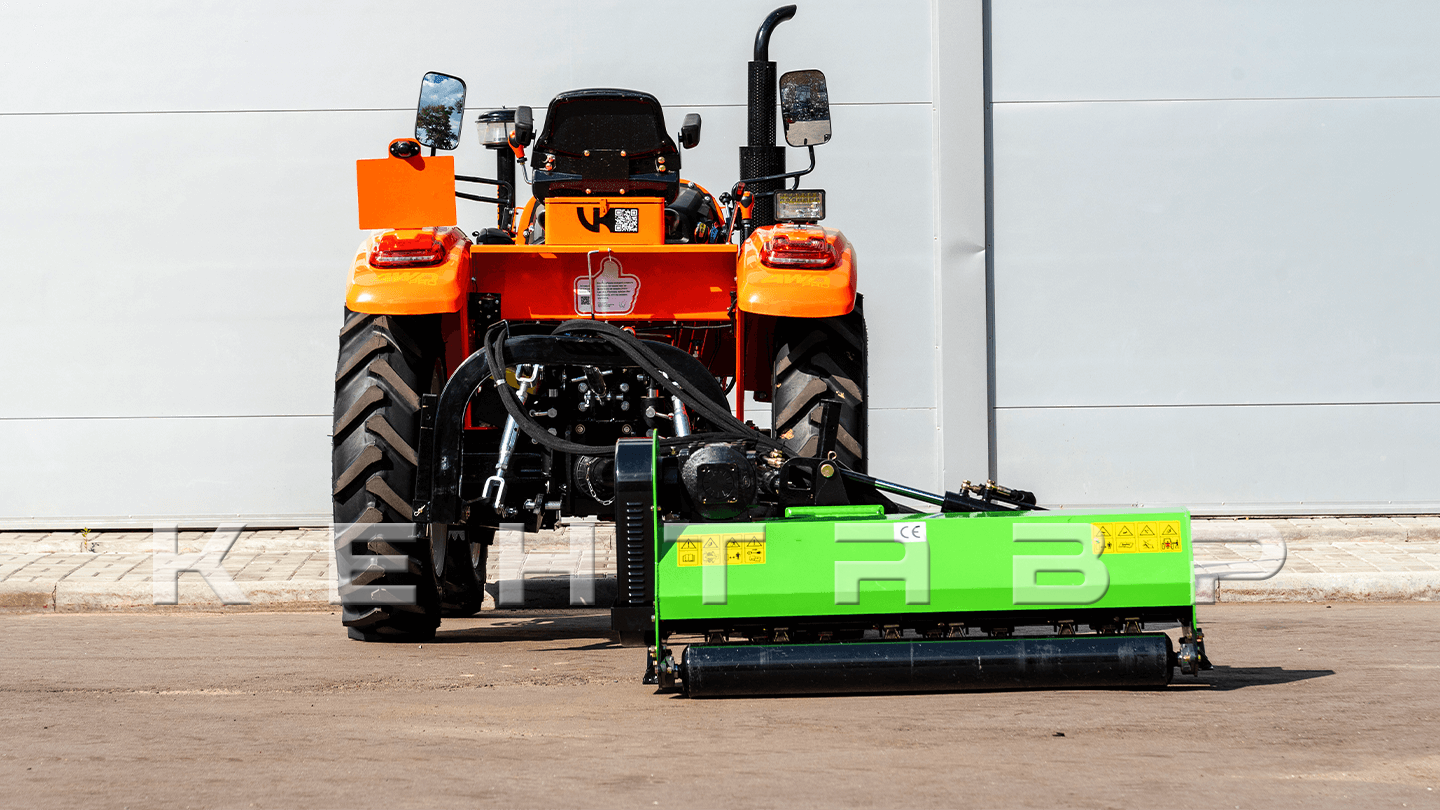

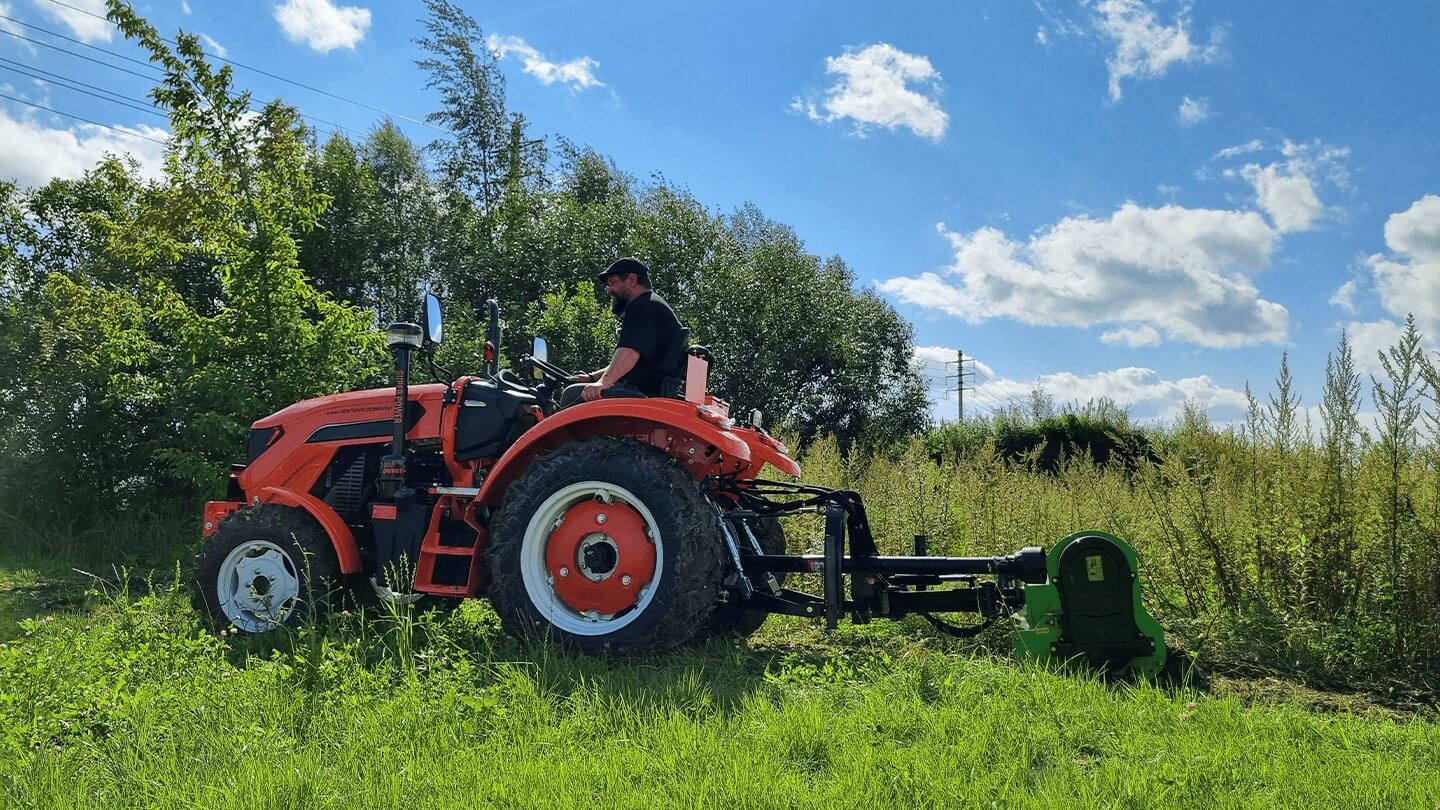

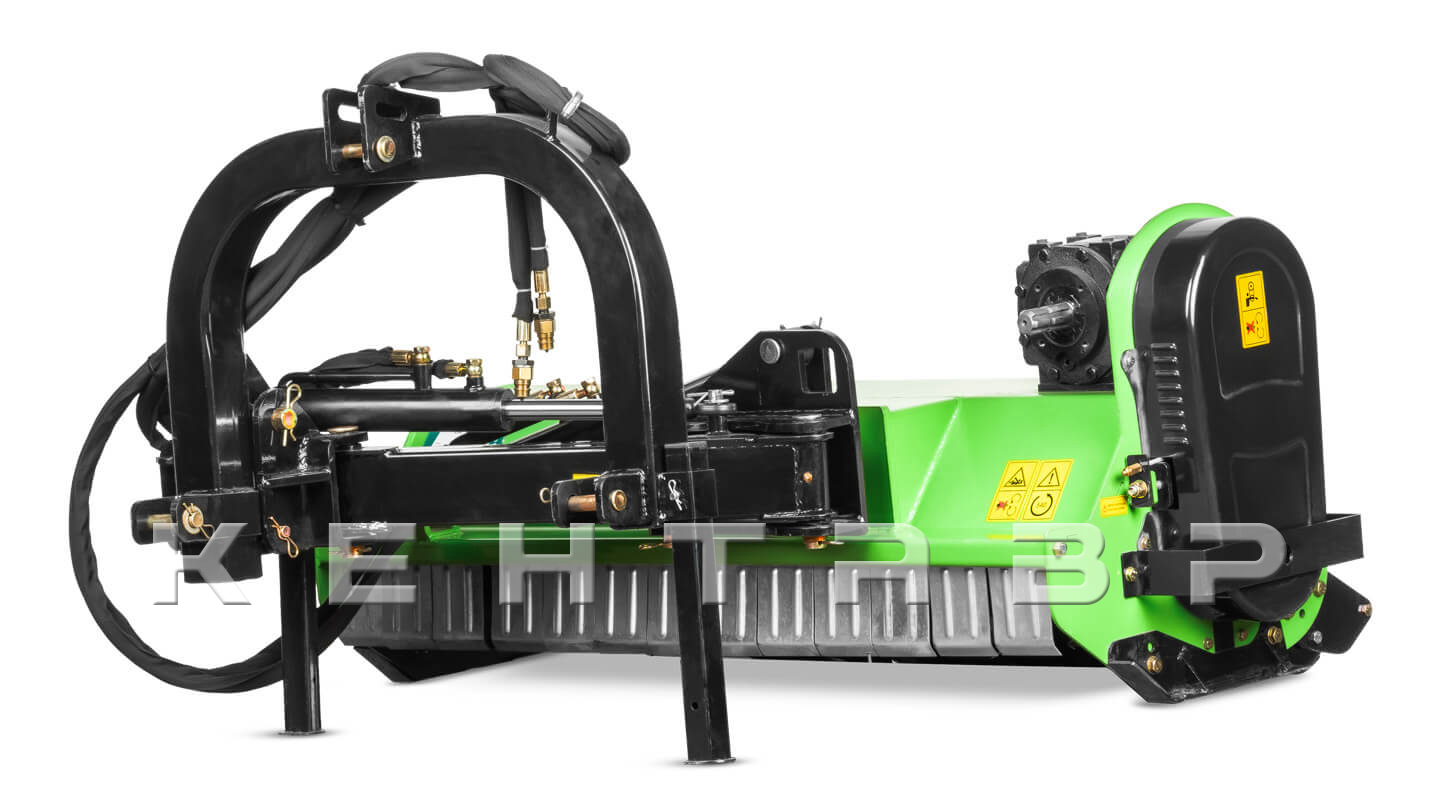

Мульчер серии Флагман MGM предназначен для содержания обочин, откосов канав, садов и парков. Для тракторов от 35 до 100 л. с. с трехточечной навеской доступны модификации с рабочей шириной от 1,2 до 2,0 м. Гидравлический манипулятор обеспечивает боковой вынос и наклон рабочей части, позволяя косить кромки, откосы и вертикальные поверхности.

Рама служит для восприятия нагрузок и передачи их на навеску трактора. Основа — квадратный профиль 80×80 мм; уши для нижних тяг — 12 мм под жесткое крепление пальцев. Конструкция рассчитана на работу с манипулятором и ударные нагрузки от роторного вала. Жесткая рама стабилизирует агрегат на неровностях и при боковом выносе рабочего органа.

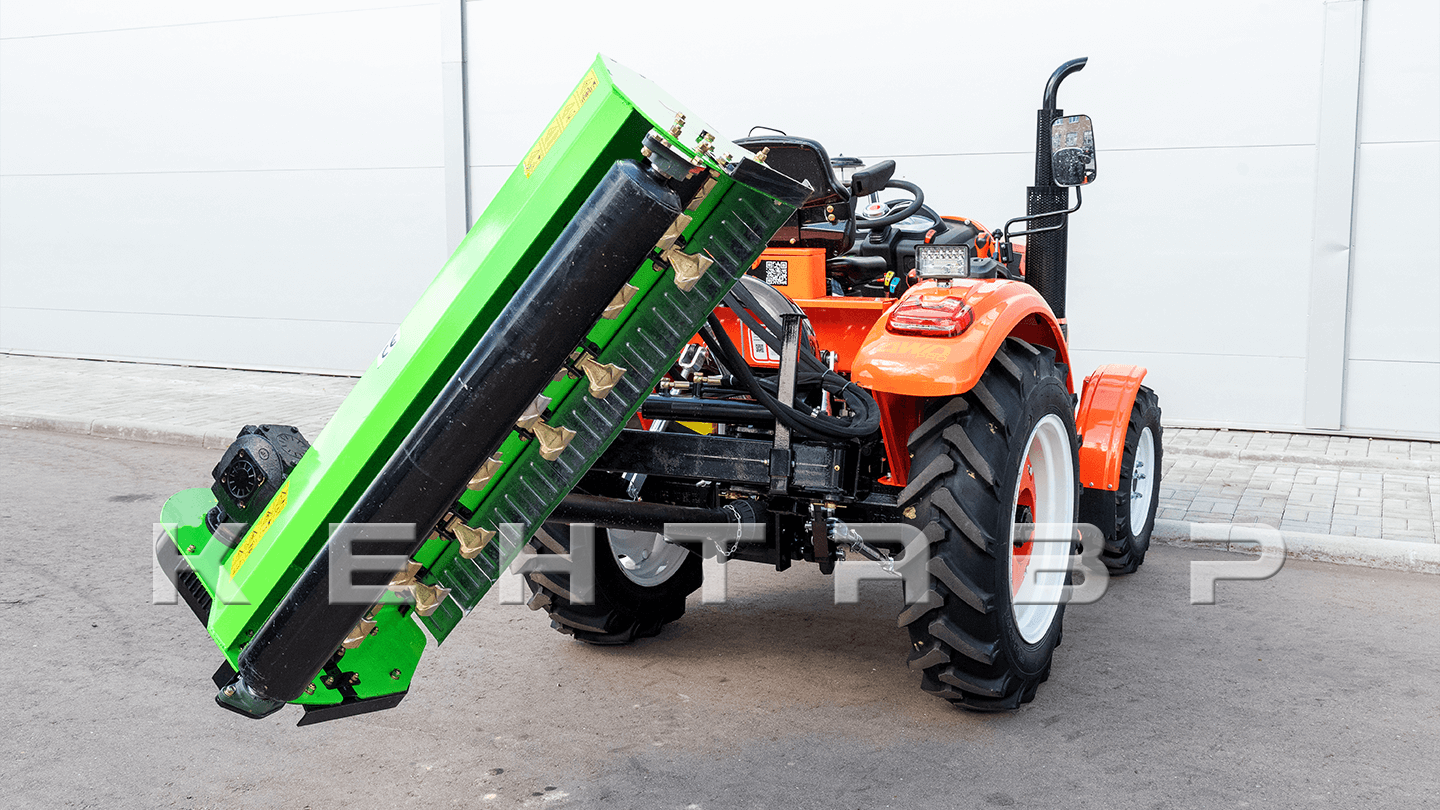

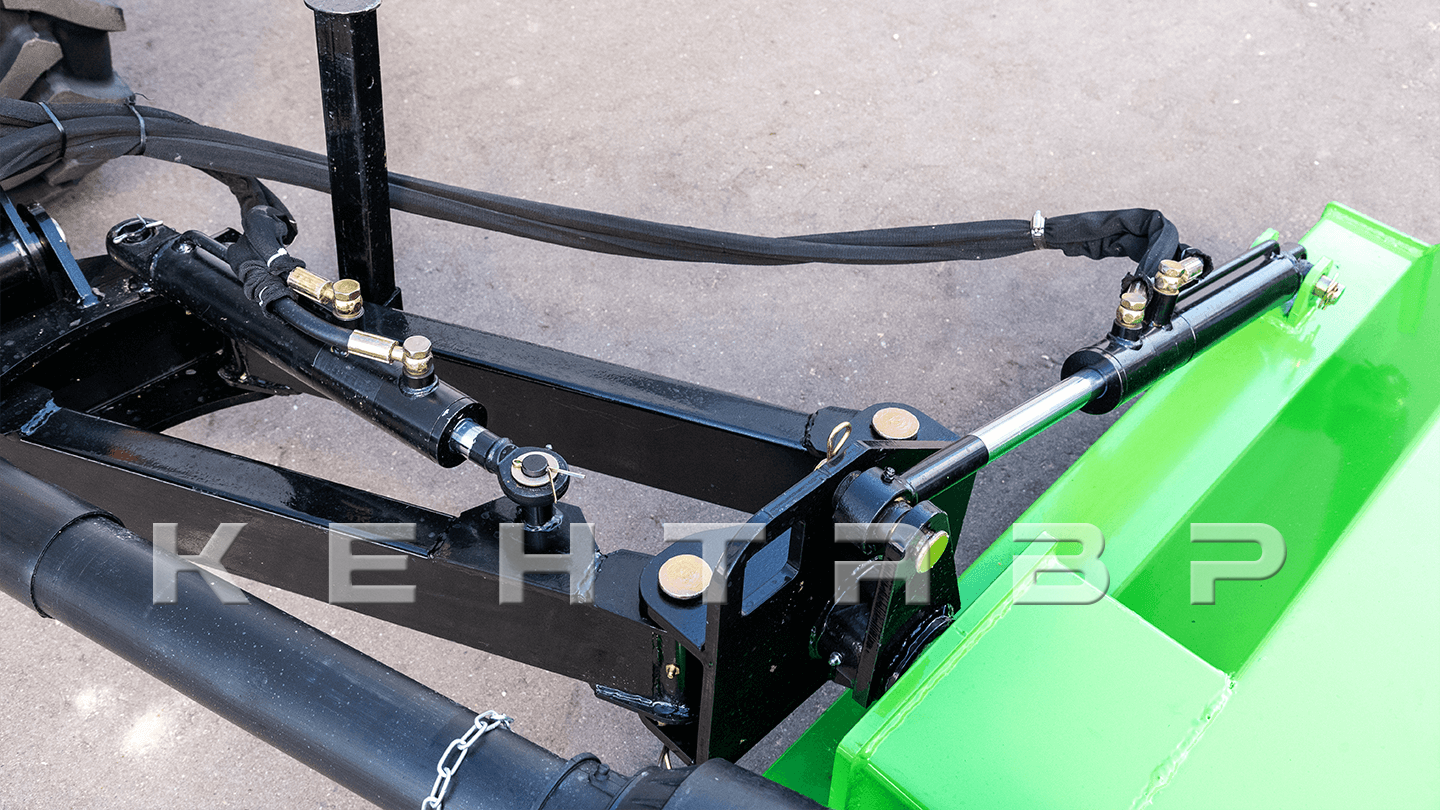

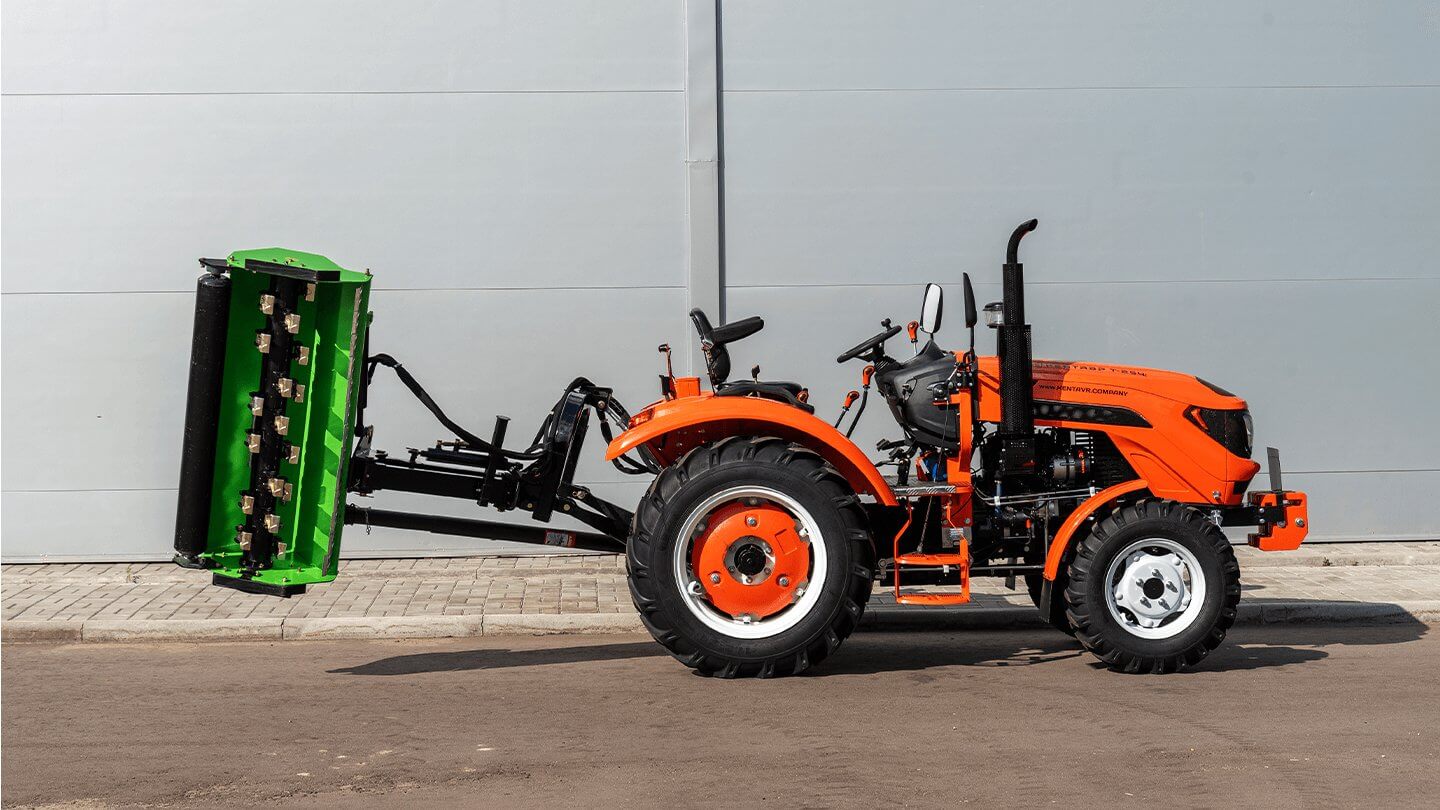

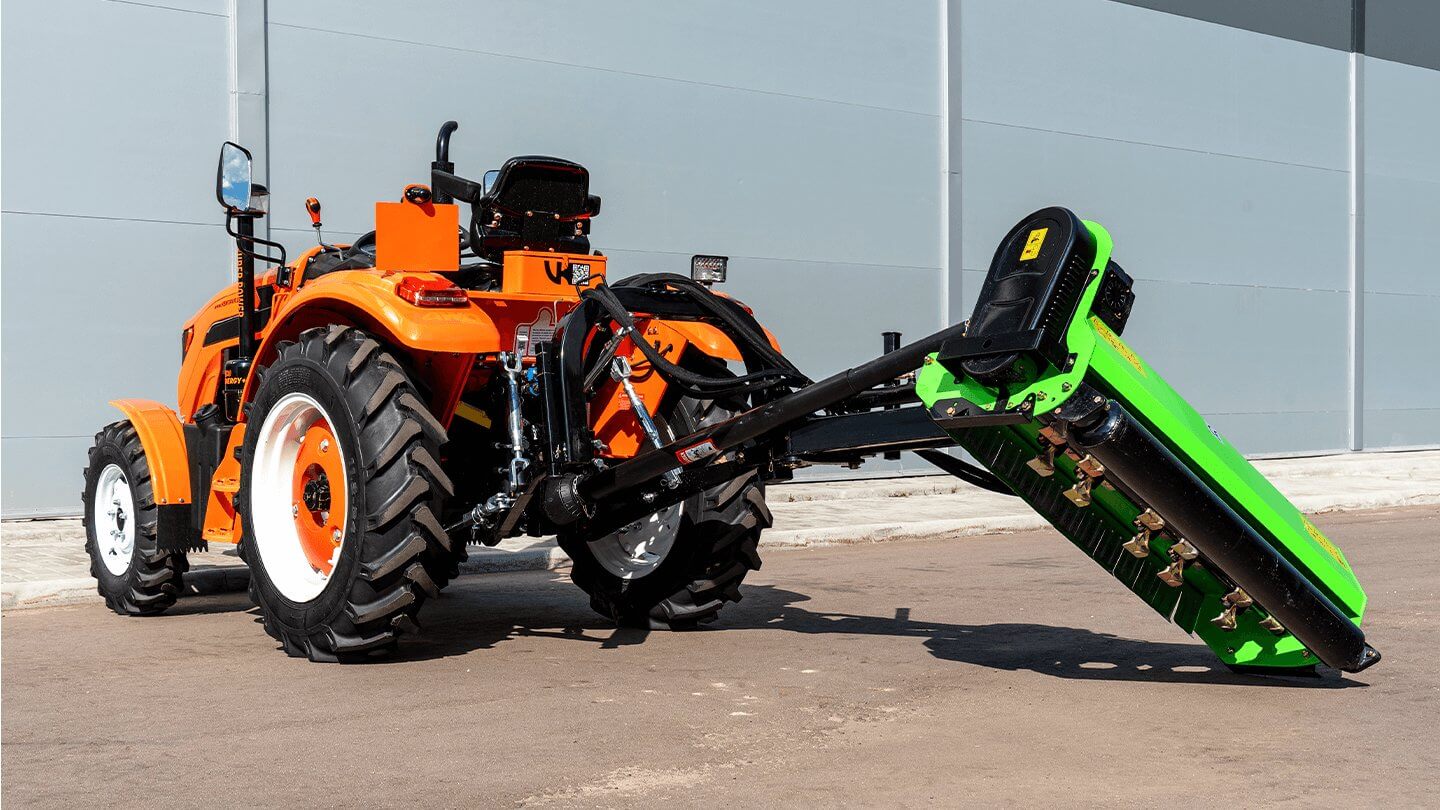

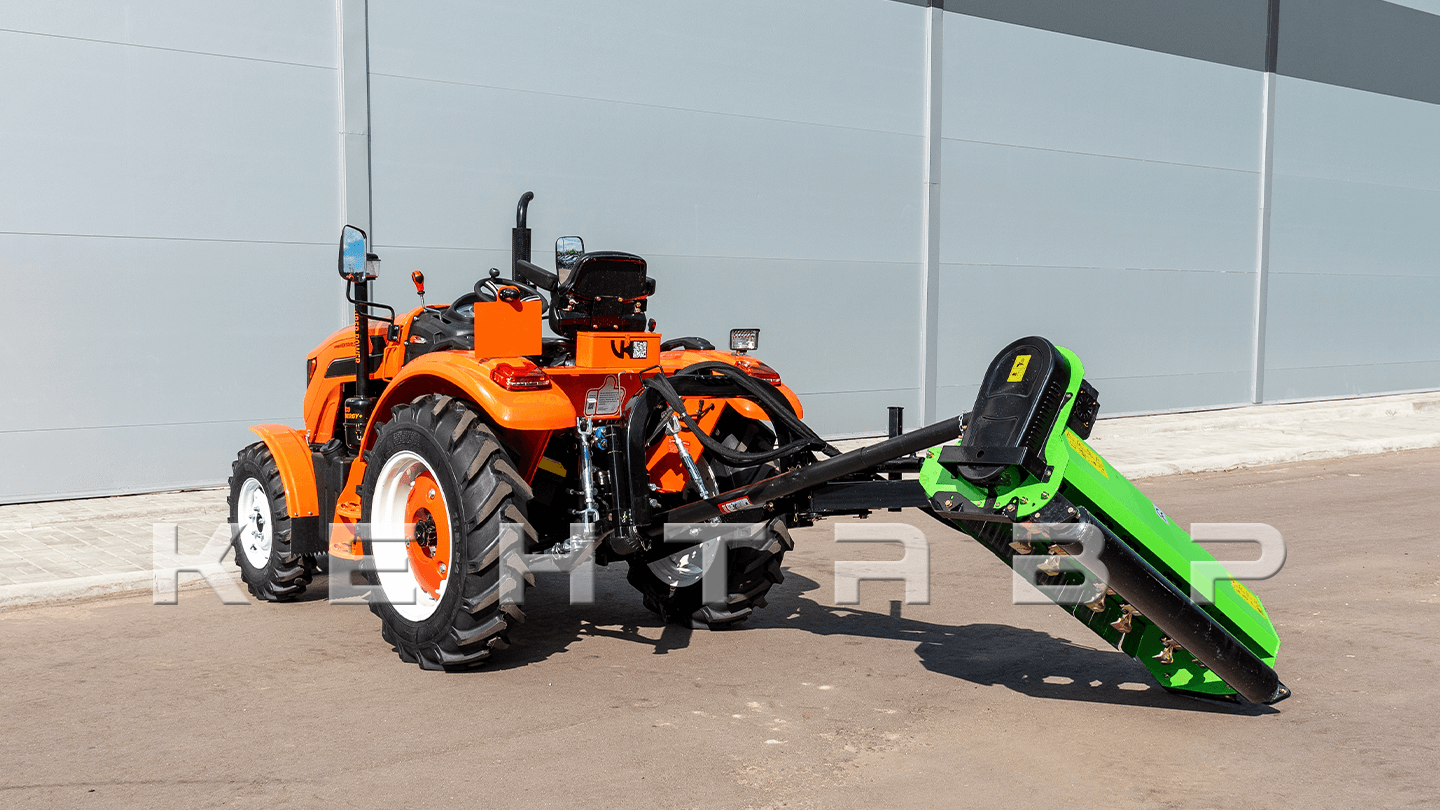

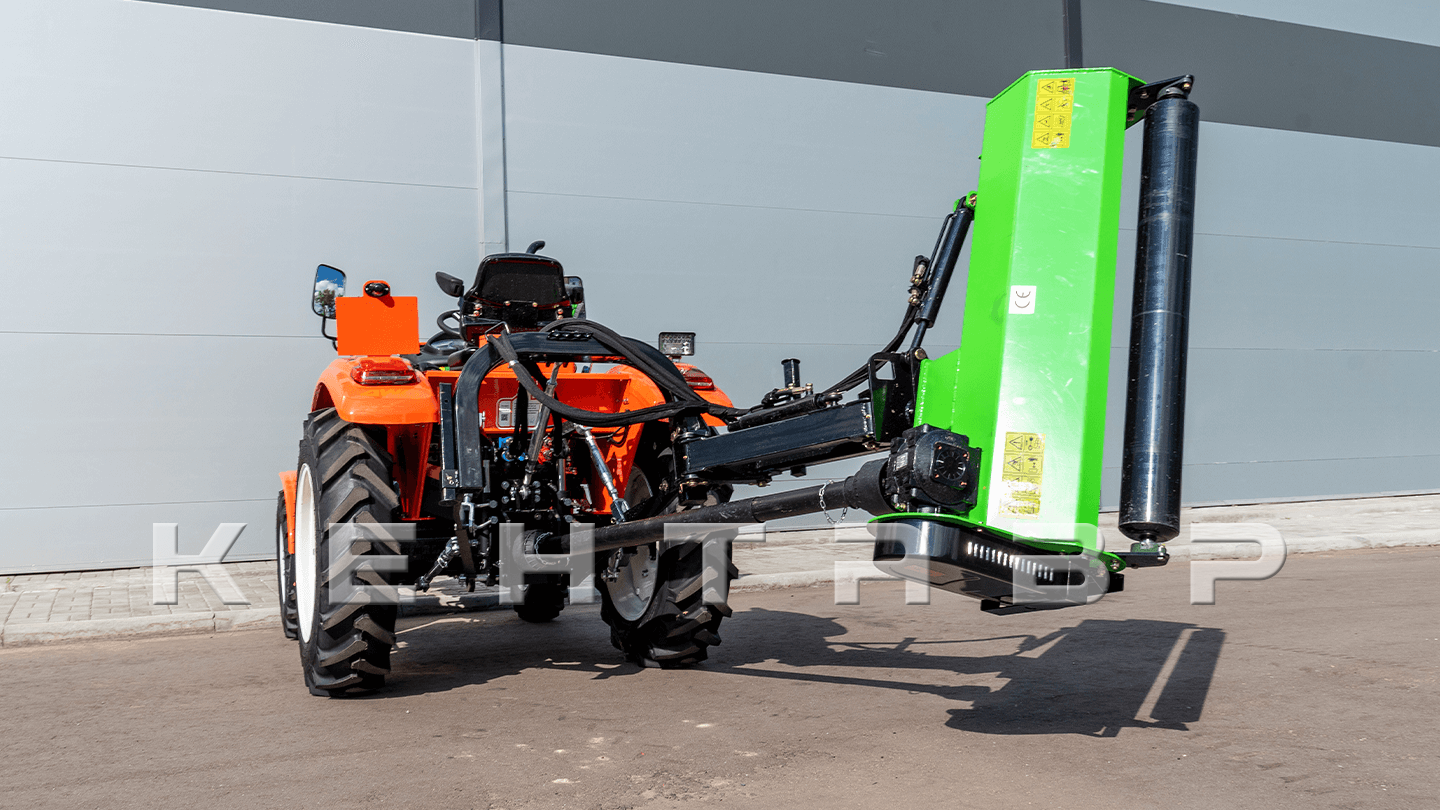

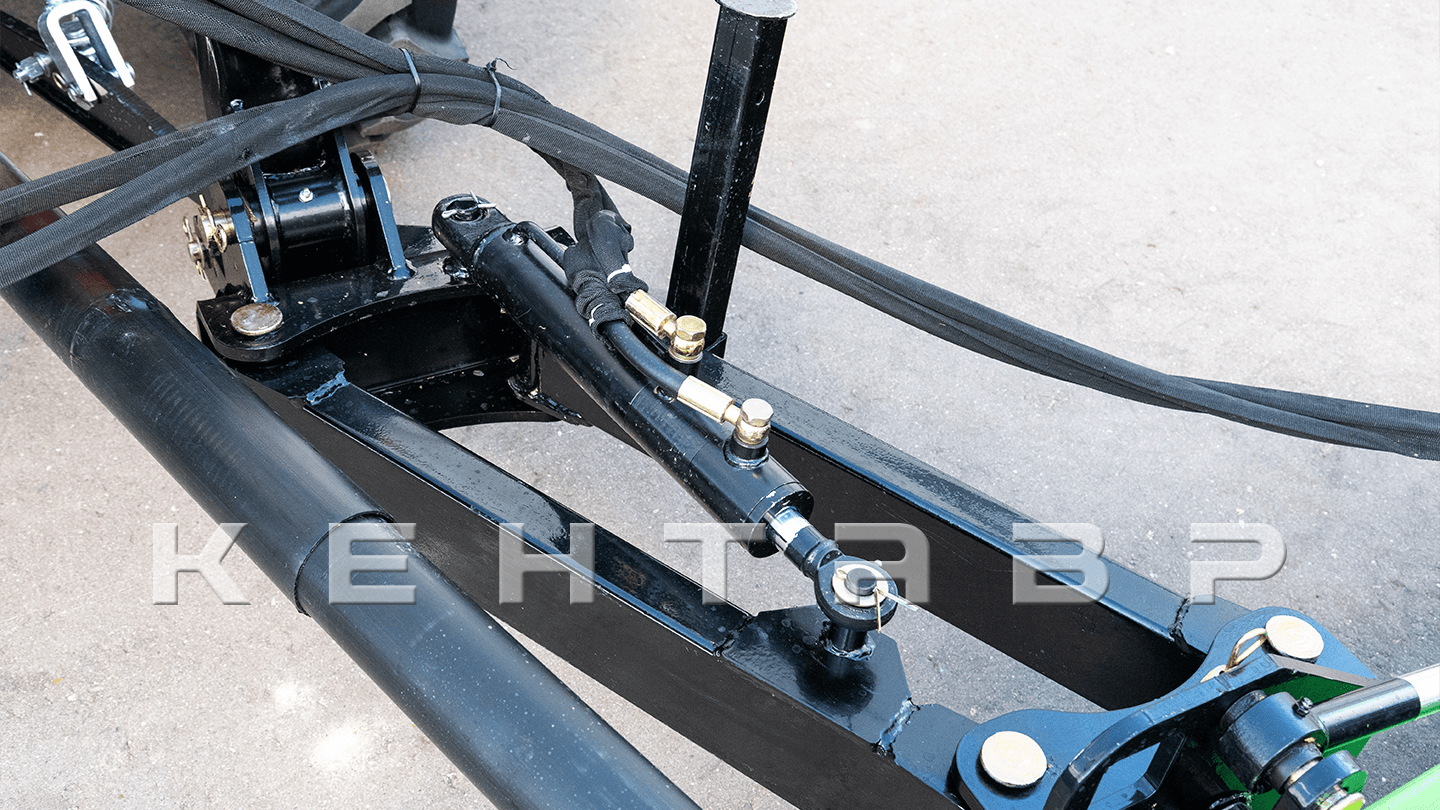

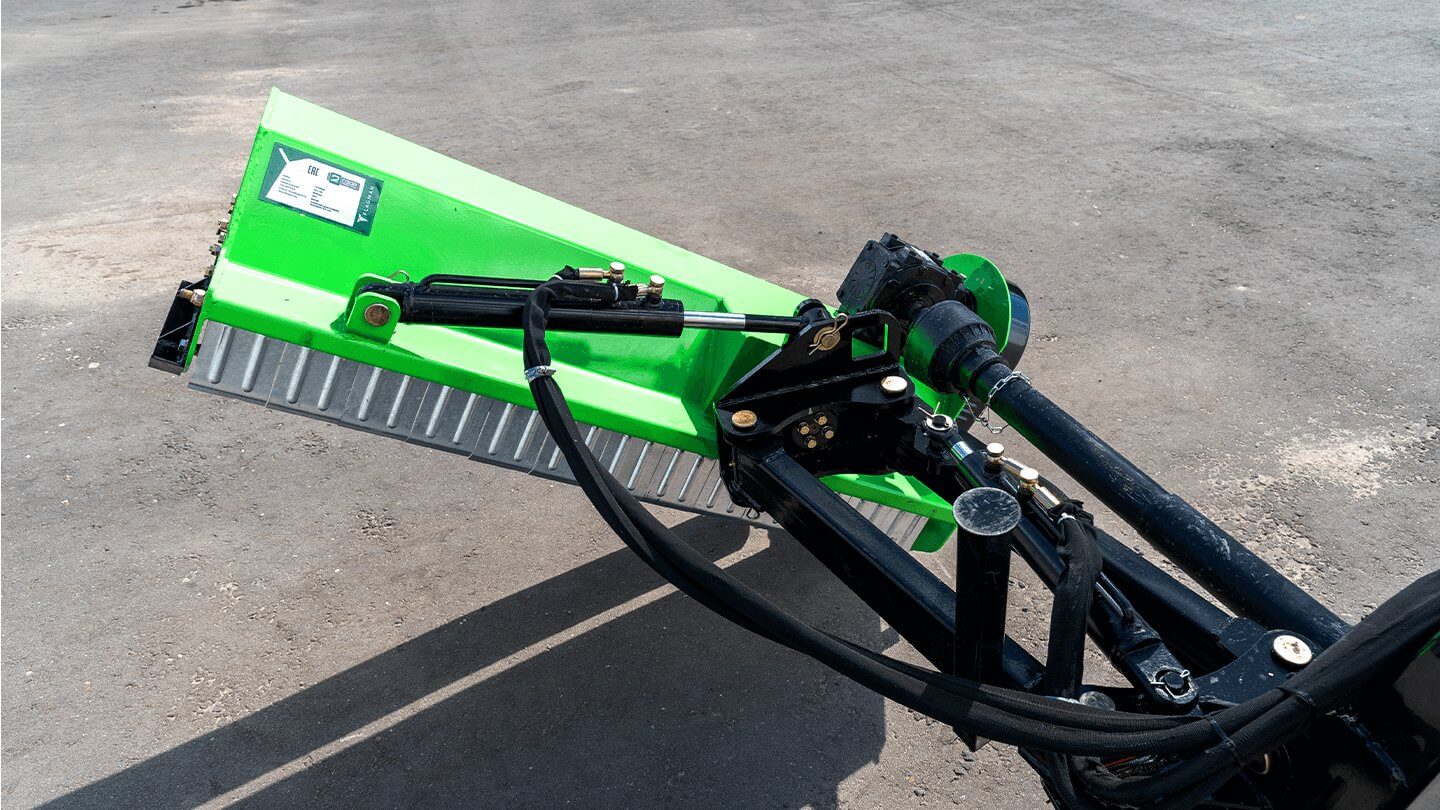

Манипулятор обеспечивает боковой вынос и наклон деки. Конструкция выполнена из двух толстостенных балок 50×100 мм; проушины крепления толщиной 12 мм; несущие пальцы шарниров диаметром 30 мм; гидроцилиндры со штоком ⌀28 мм. Все шарниры оснащены пресс-масленками для регулярной смазки. Гидравлика позволяет менять расположение деки: вверх до +90° и вниз до −40°, боковое смещение 1,4 м.

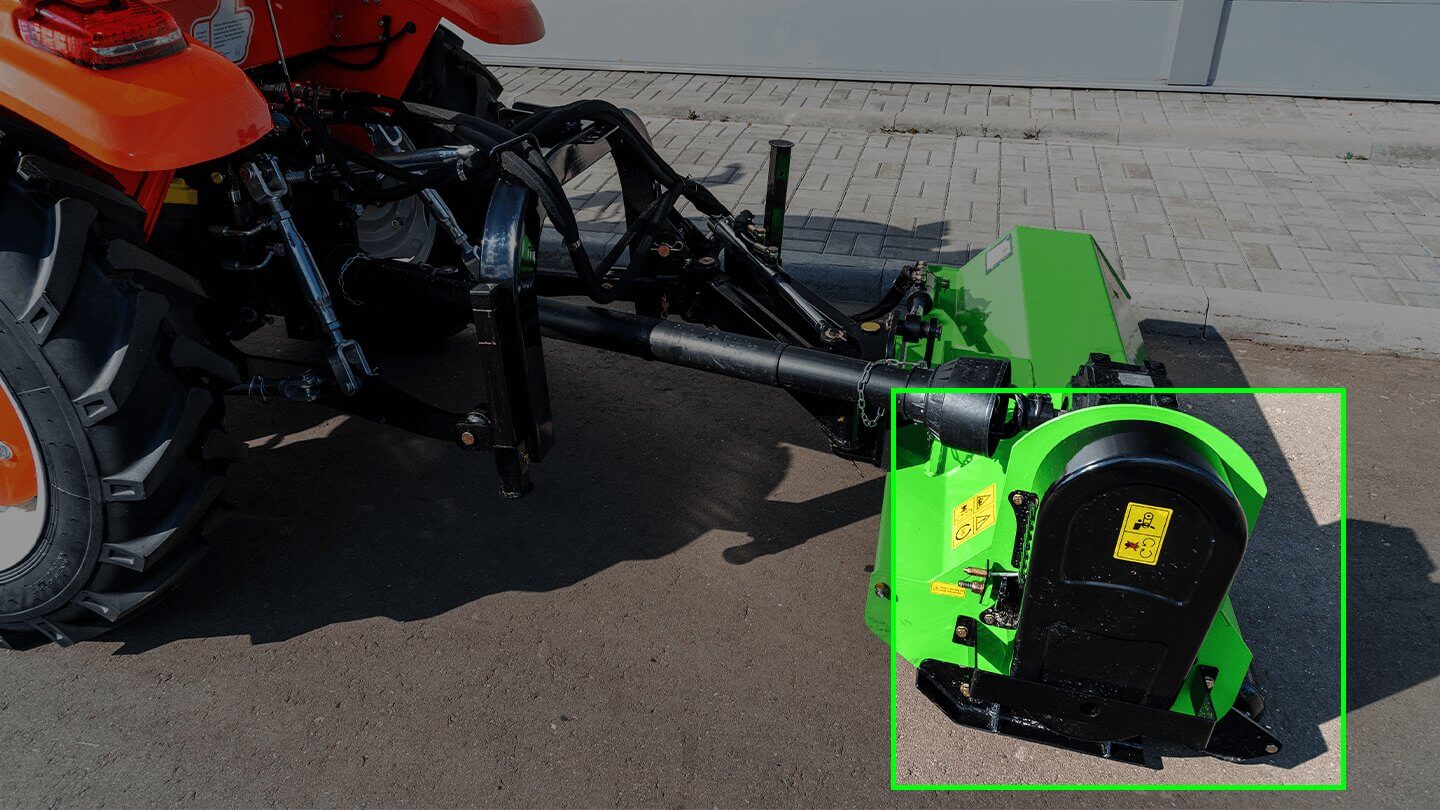

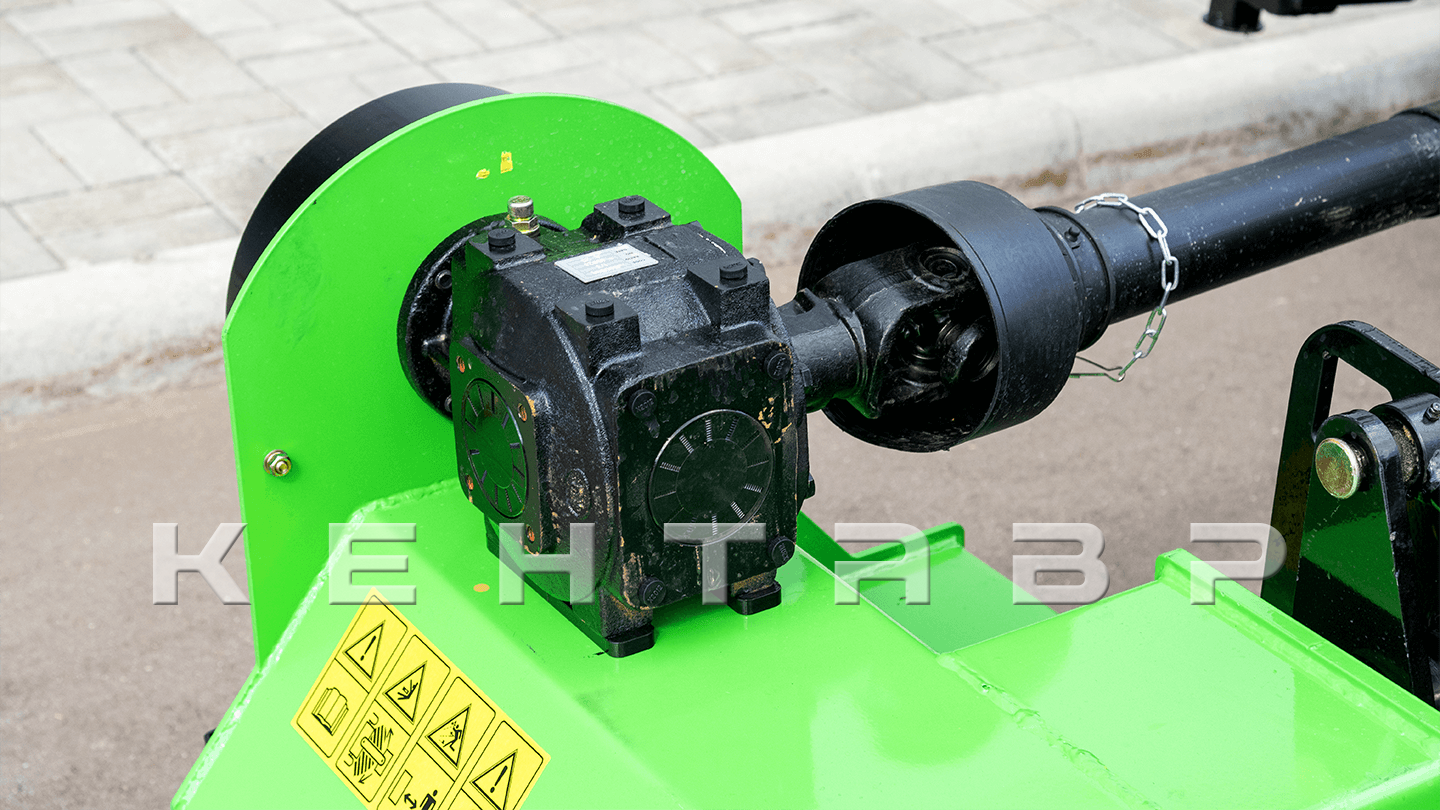

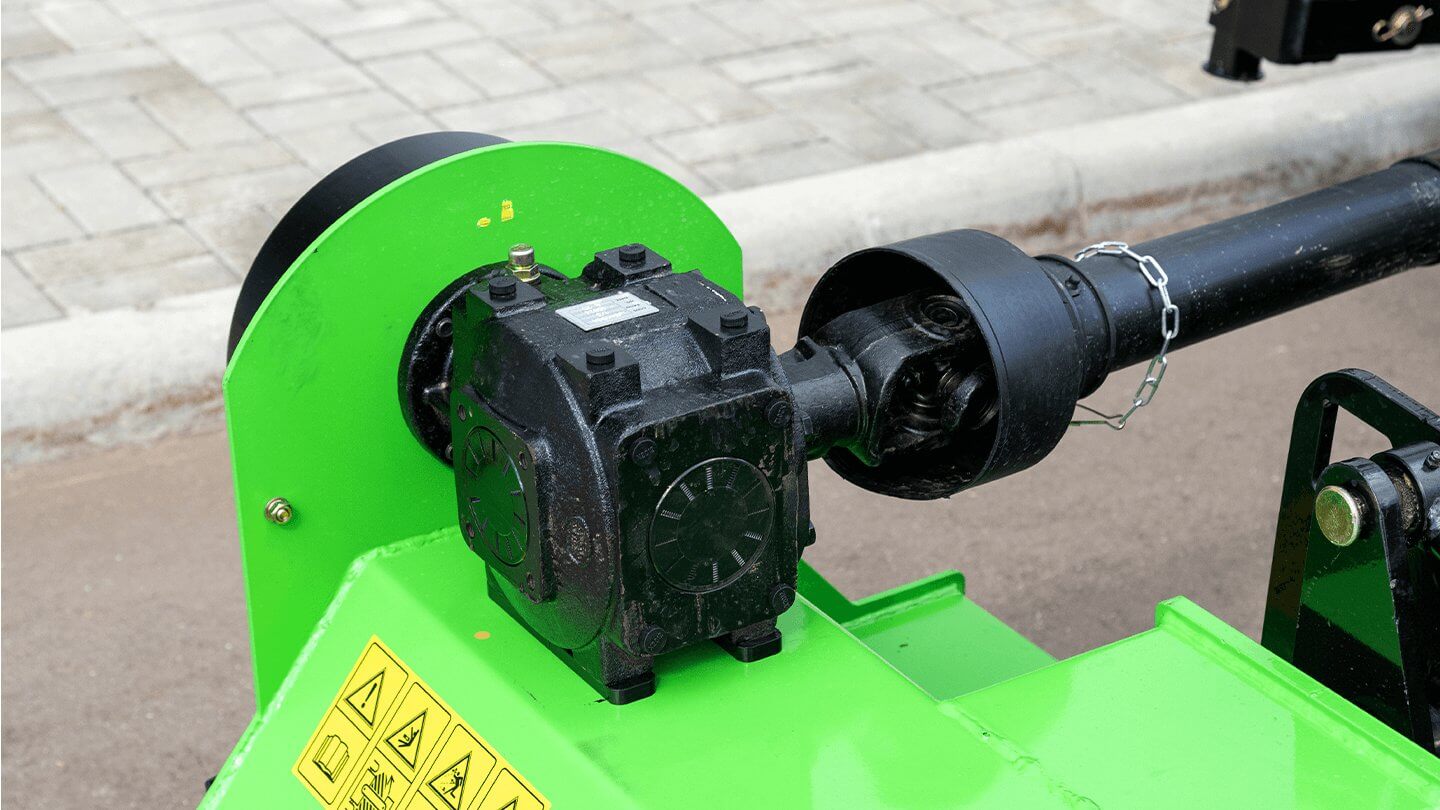

Редуктор передает момент от ВОМ на рабочий вал через боковой ременной привод. Редуктор крепится непосредственно к боковой стенке, что увеличивает жесткость и исключает дополнительные компоненты привода. Кожух с вентиляционными окнами и наружная защитная пластина 4 мм отводят тепло и защищают ременную передачу.

Корпус представляет собой сварной короб из стали 4 мм с боковыми стенками 8 мм. Жесткая геометрия снижает вибрации и деформации от встреч с плотной растительностью и неровностями на почве. Масса варьируется в зависимости от ширины агрегата: от 322 кг для MGM 1,2 до 459 кг для MGM 2,0, что свидетельствует о запасе прочности и надёжности агрегатов.

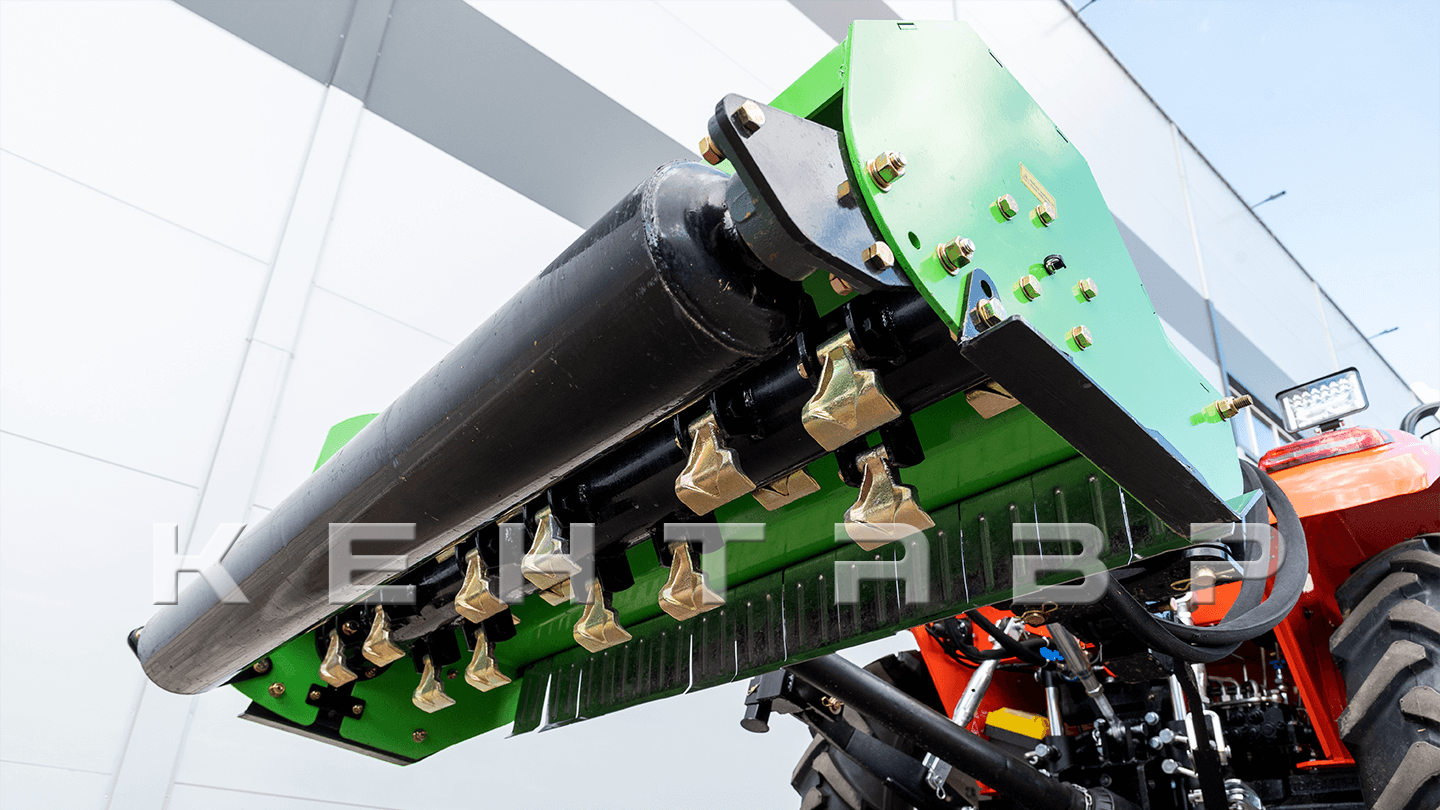

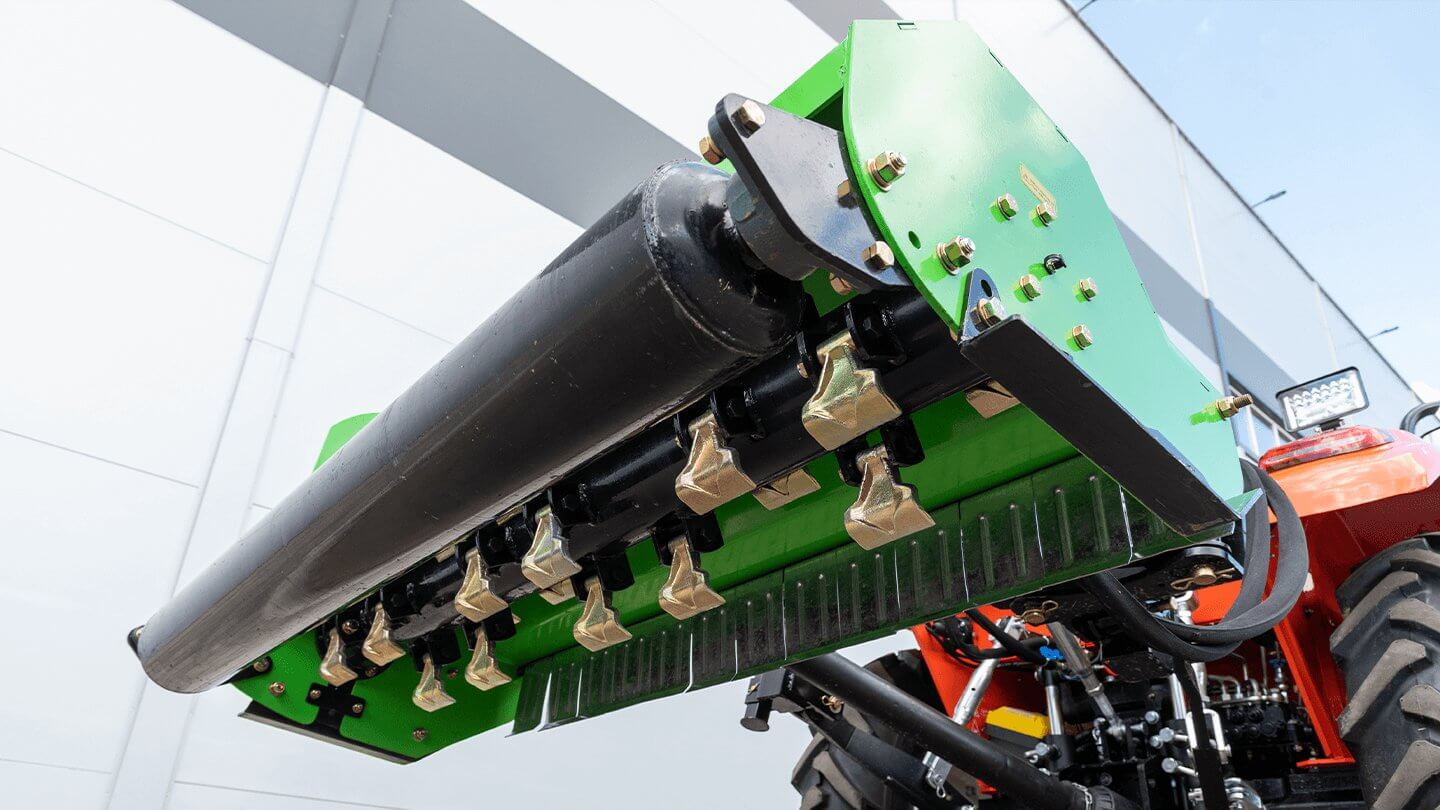

Вал с ножами выполняет измельчение и выброс массы под каток; диаметр вала — 120 мм. Динамическая балансировка уменьшает вибрации на ВОМ и корпусе. Спиральная расстановка ножей равномерно распределяет нагрузку по ширине и снижает потребную мощность.

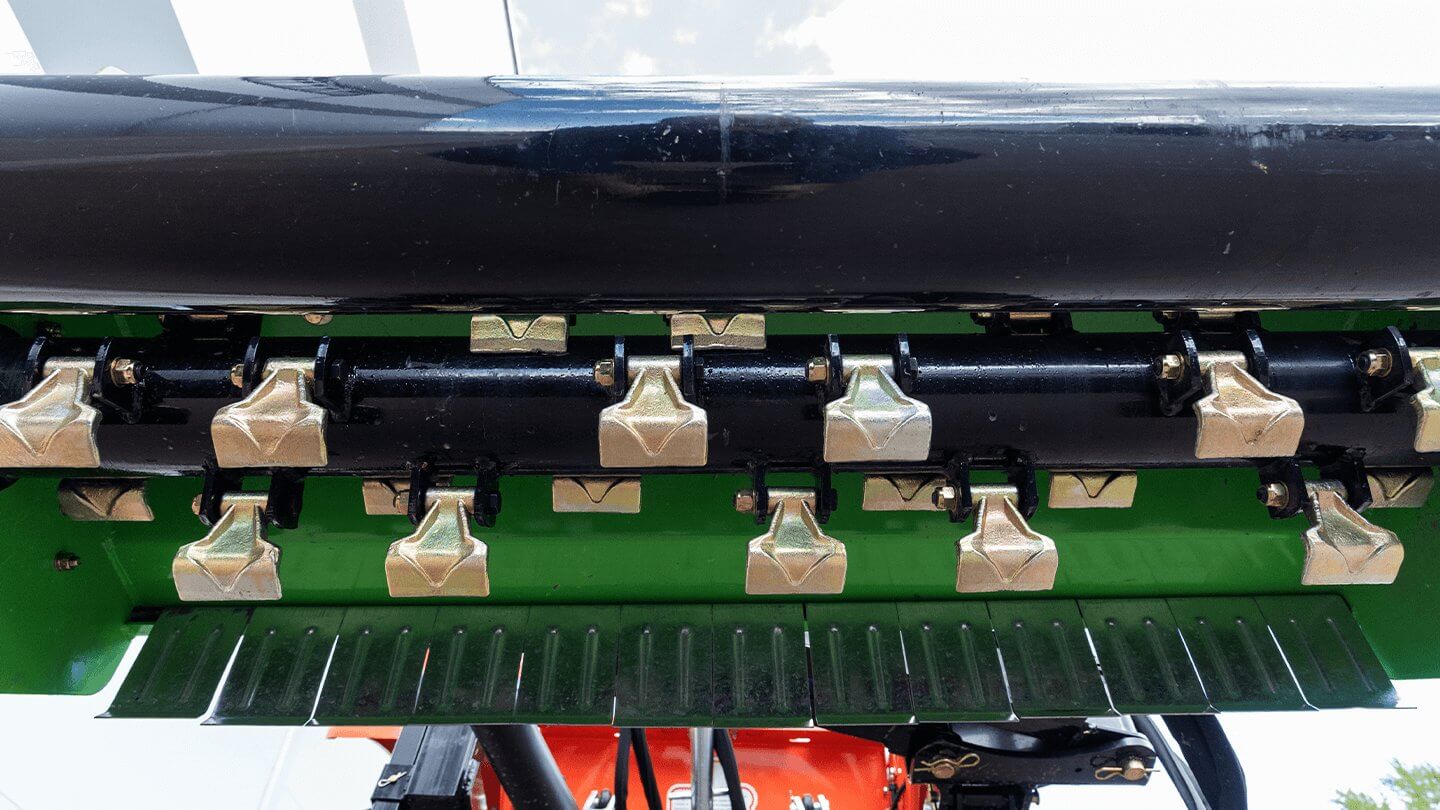

Ножи молоткового типа предназначены для резки и мульчирования грубой травы, сорняков и поросли. Конструкция — кованые молотки с шарнирным креплением на проушинах 8 мм. Молотки допускают контакт с камнями и другими твёрдыми поверхностями, уходя назад по инерции. Количество молотков варьируется: от 18 на MGM 1,2 до 34 на MGM 2,0. Применение ножей молоткового типа вместо Y-ножей улучшает дробление грубой массы и уменьшает необходимость повторных проходов.

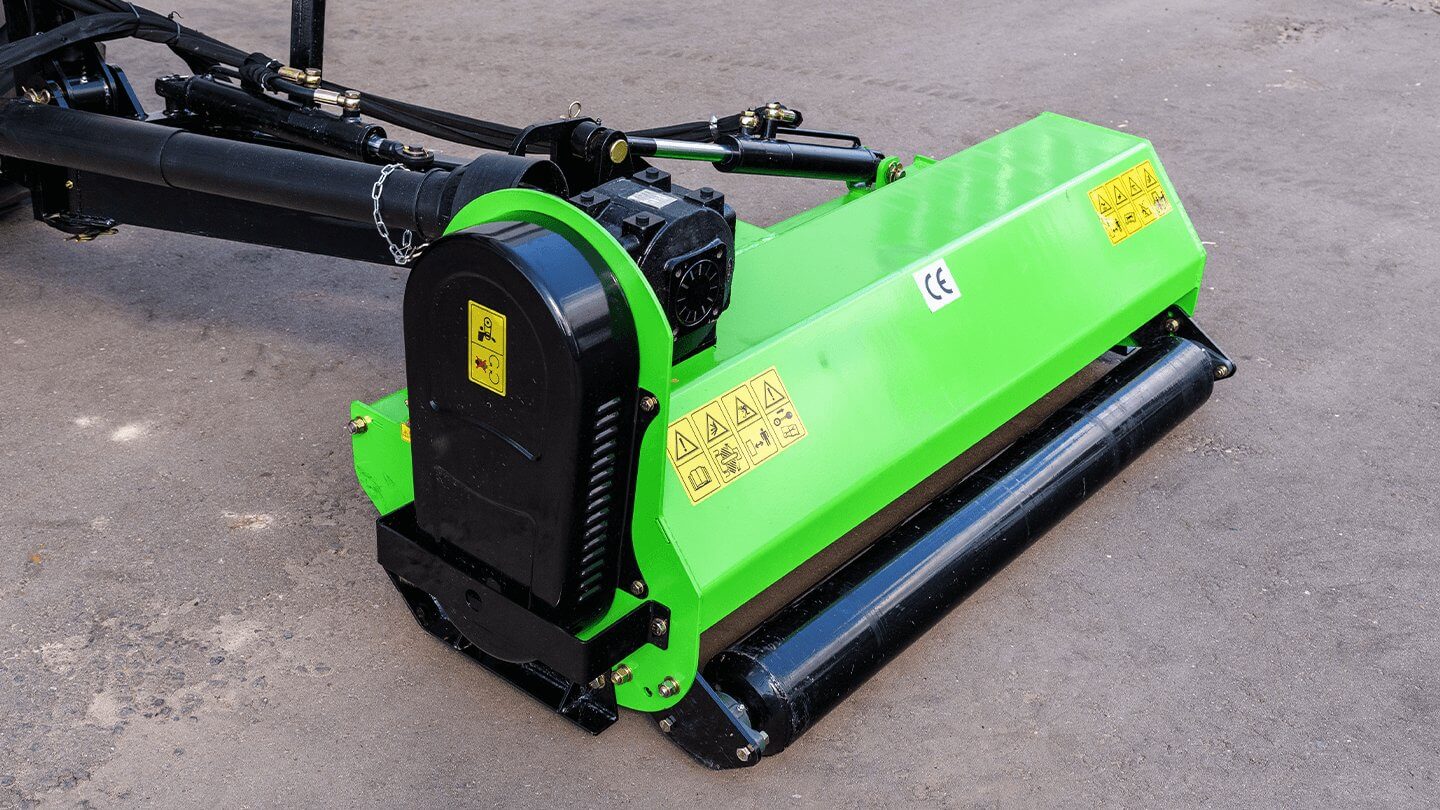

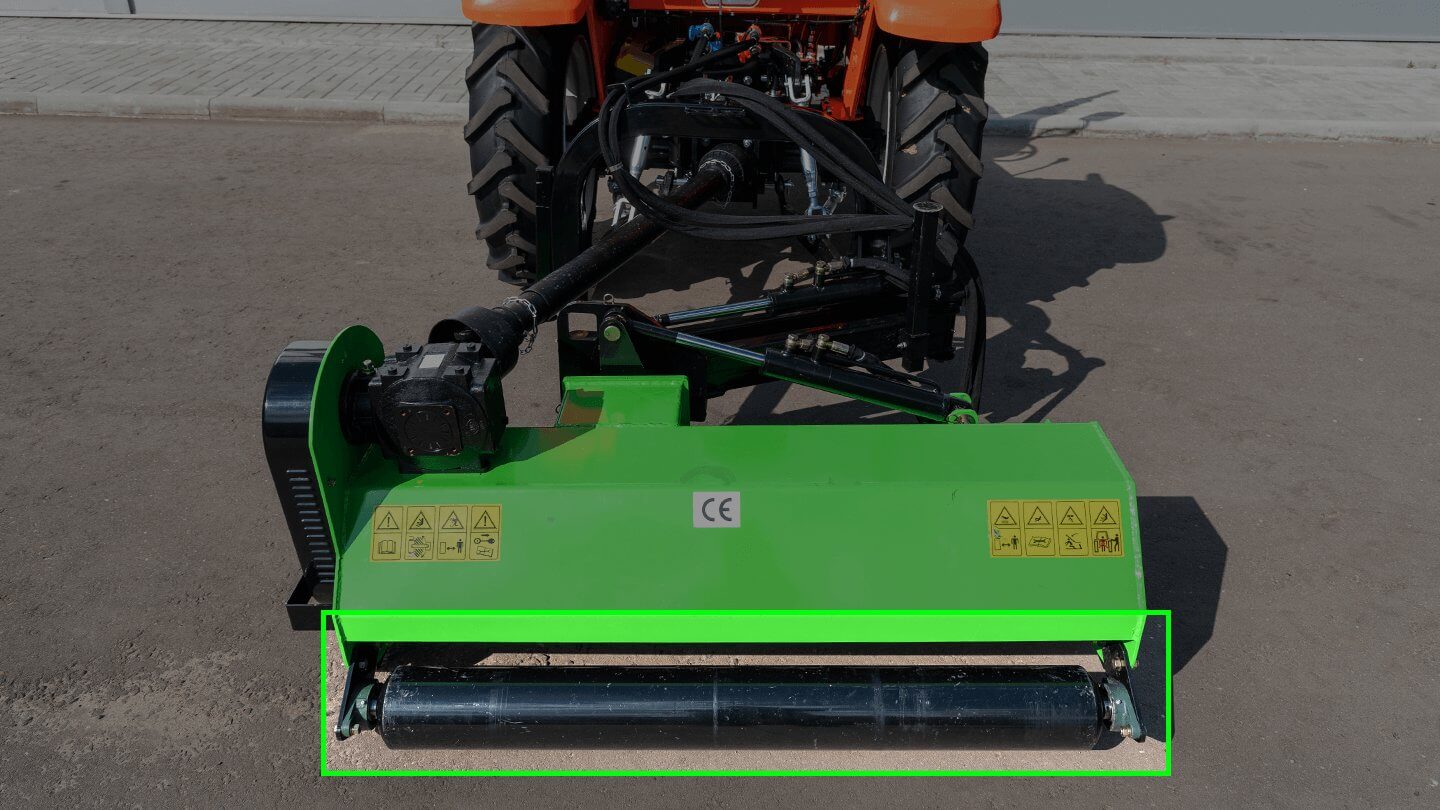

Каток отвечает за стабилизацию высоты среза и прикатывание мульчи. Он установлен на плавающих подшипниках с пресс-масленками; крепится к корпусу через пластины 8 мм. Регулируемая позиция катка совместно с регулируемыми полозьями поддерживает заданную высоту, снижает налипание при сырой траве и предотвращает зарезание грунта ножами на мягких почвах.

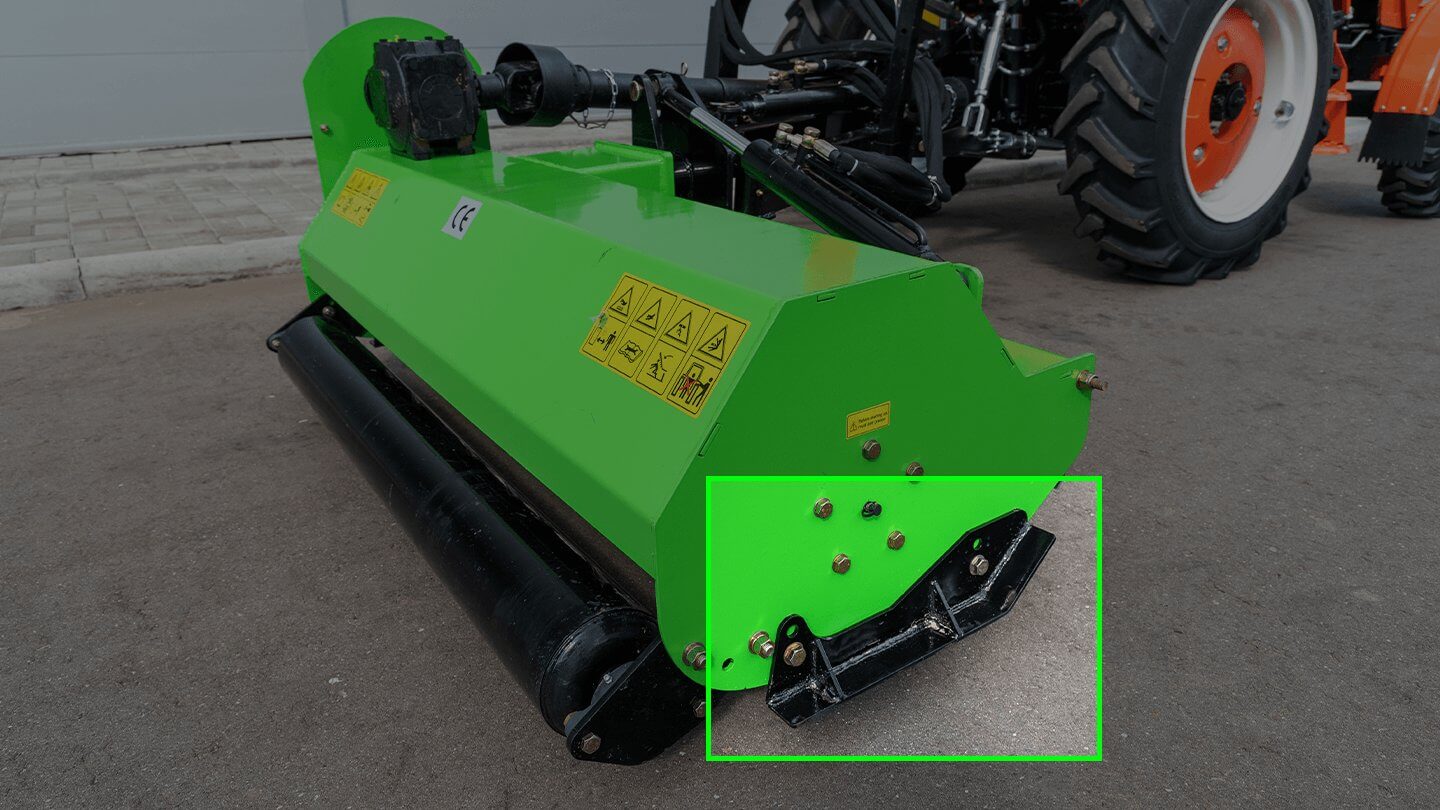

Полозья служат для регулировки высоты и защиты корпуса. Выполнены из стали и усилены рёбрами жёсткости, имеют две фиксированные позиции по высоте; регулировка осуществляется переносом точек крепления. Механическая регулировка быстро переводит машину между режимами «низко/высоко» для различных типов почв и растительности.

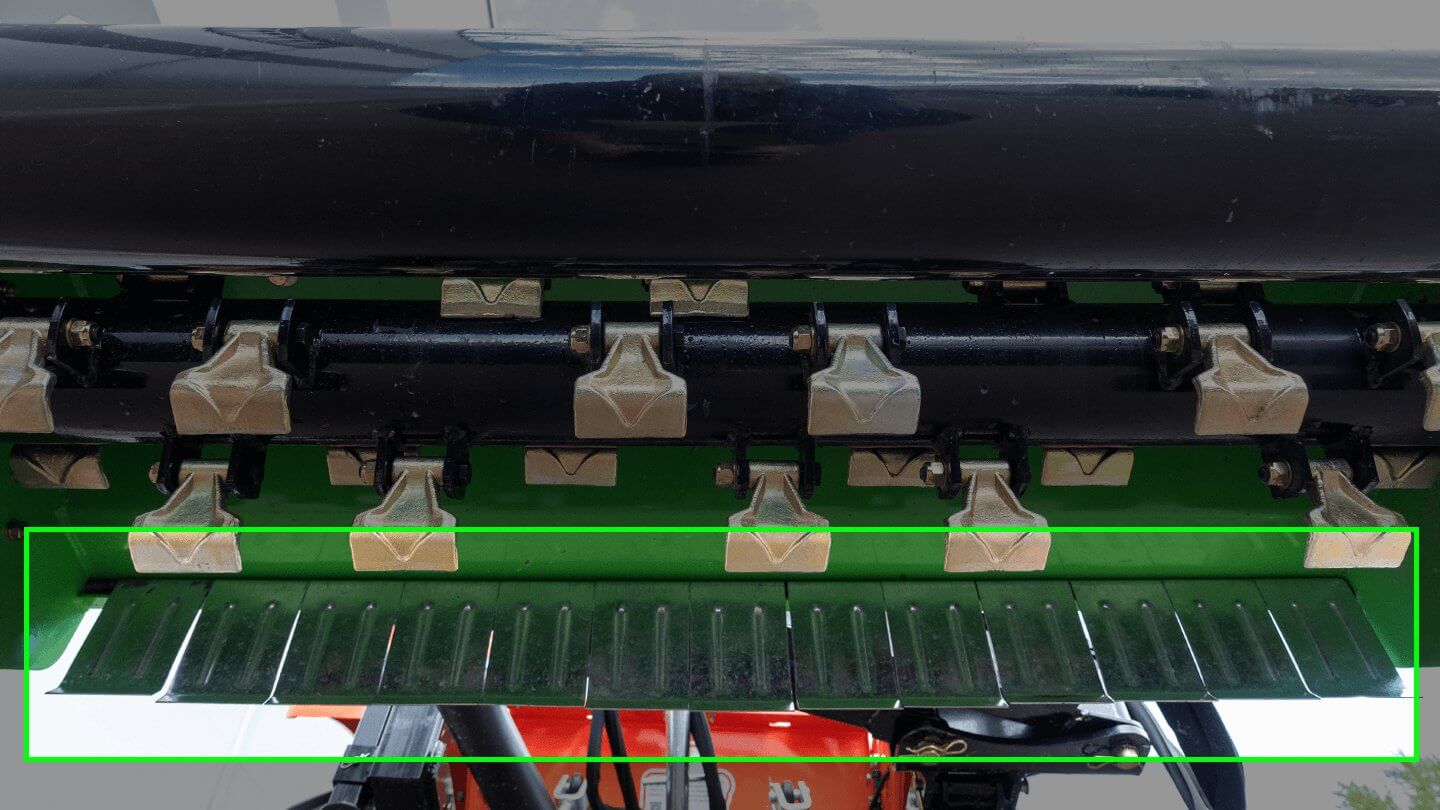

Защита выполнена из набора стальных отбойных пластин толщиной 2 мм, навешанных по передней кромке. Подвижные элементы гасят энергию выбрасываемых фрагментов и направляют поток внутрь кожуха. Экраны уменьшают риск выброса камней вперед и позволяют безопасно работать у дорог и зданий, поддерживая устойчивость хода по неровной растительности.

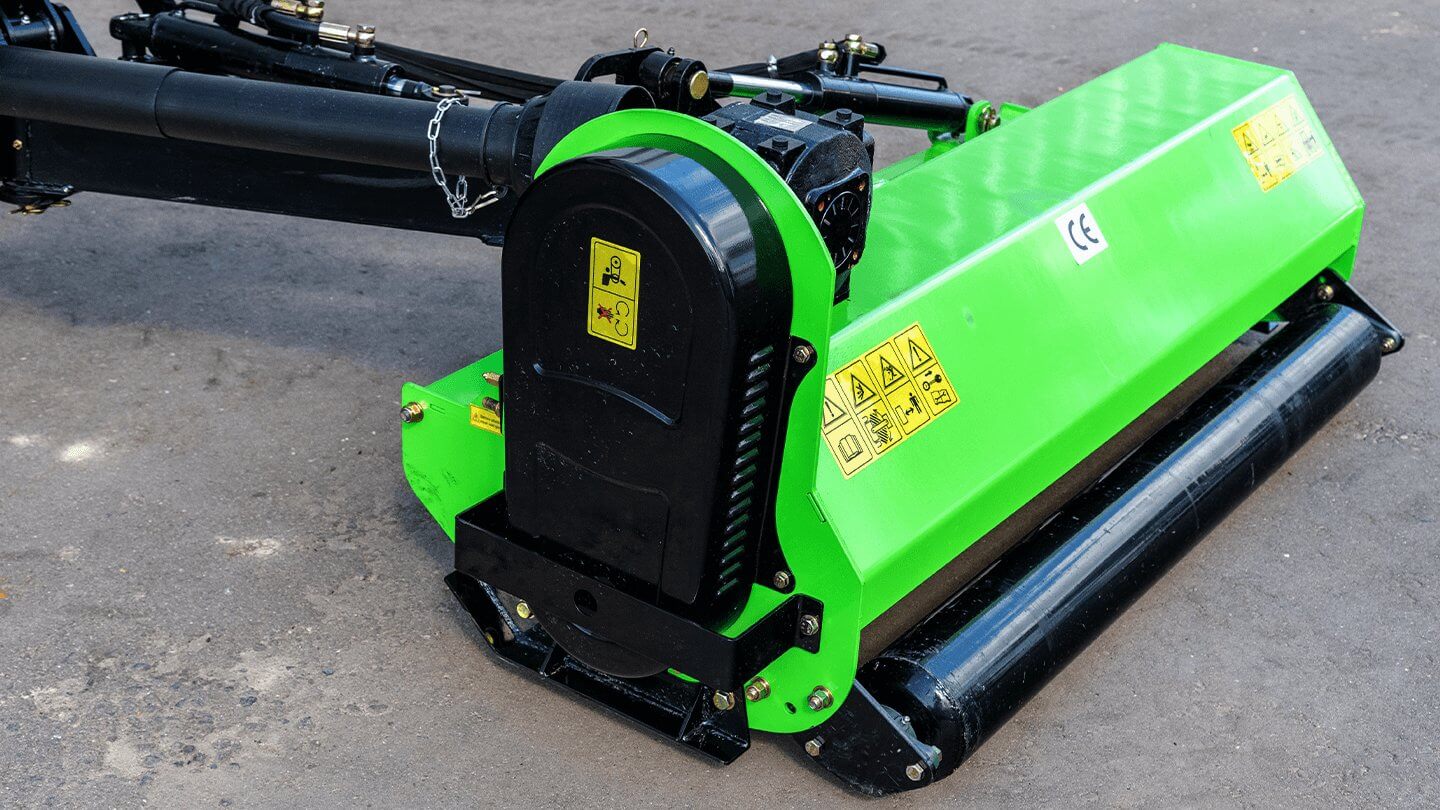

Ременной привод отвечает за стабильную передачу крутящего момента на рабочий вал мульчера. Натяжитель и пресс-маслёнка натяжного ролика удобно вынесены за защитный кожух. В ременном приводе применены 3 клиновых ремня, что обеспечивает передачу пикового момента без проскальзывания и перегрева.

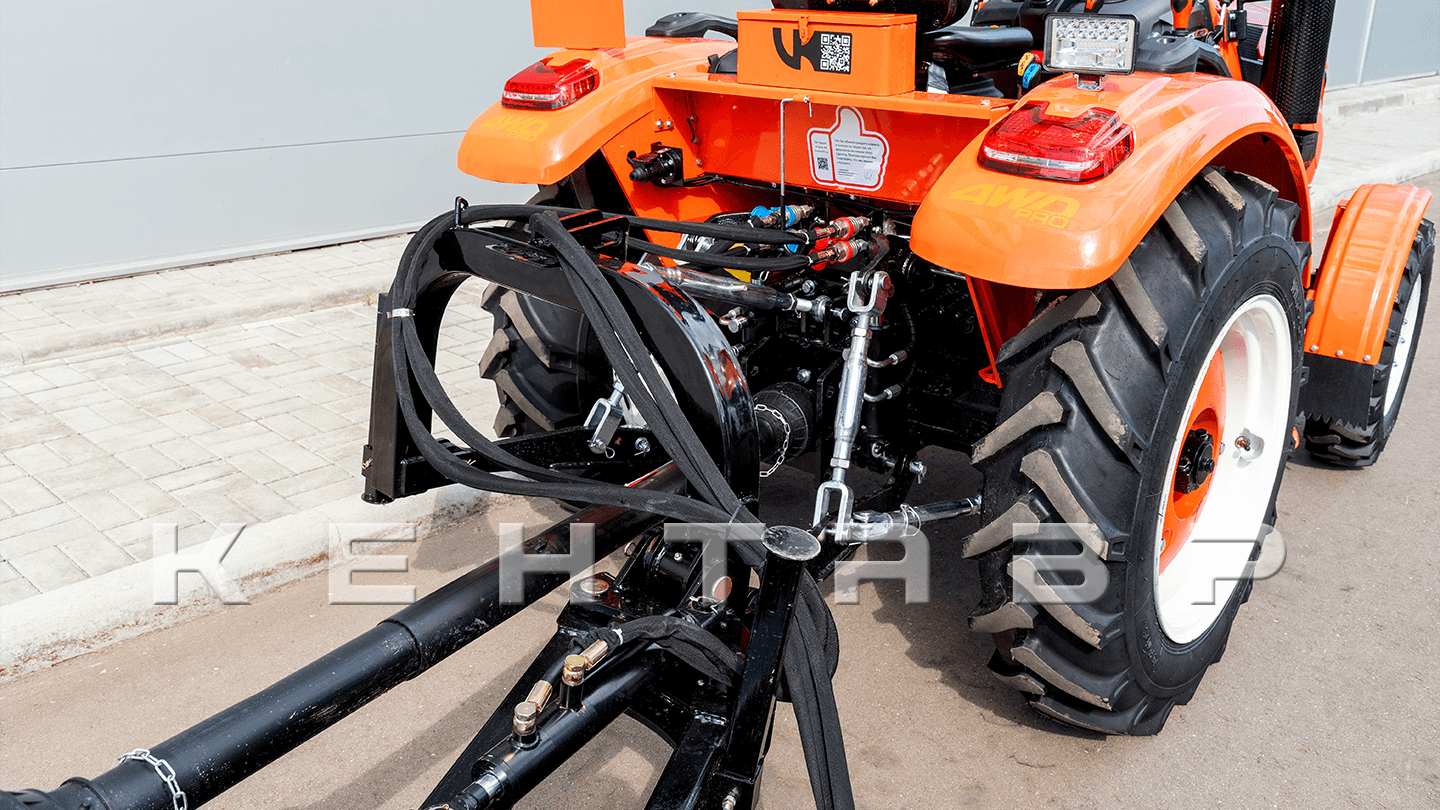

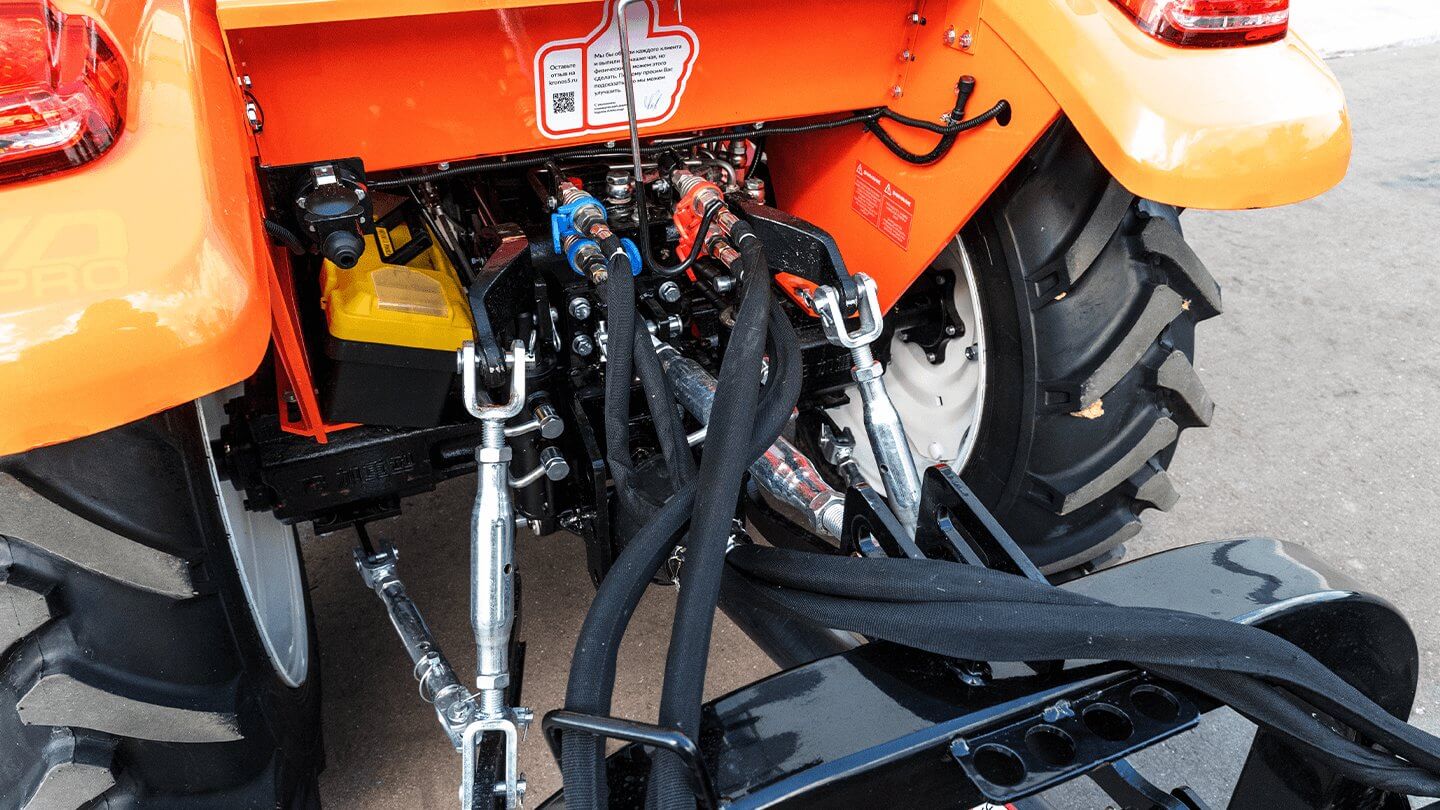

Система смещения деки подключается через РВД к быстросъемным муфтам (БРС) трактора. Двухсторонние гидроцилиндры обеспечивают перемещение влево/вправо и изменение угла наклона без остановки и без выхода из рабочего режима.
