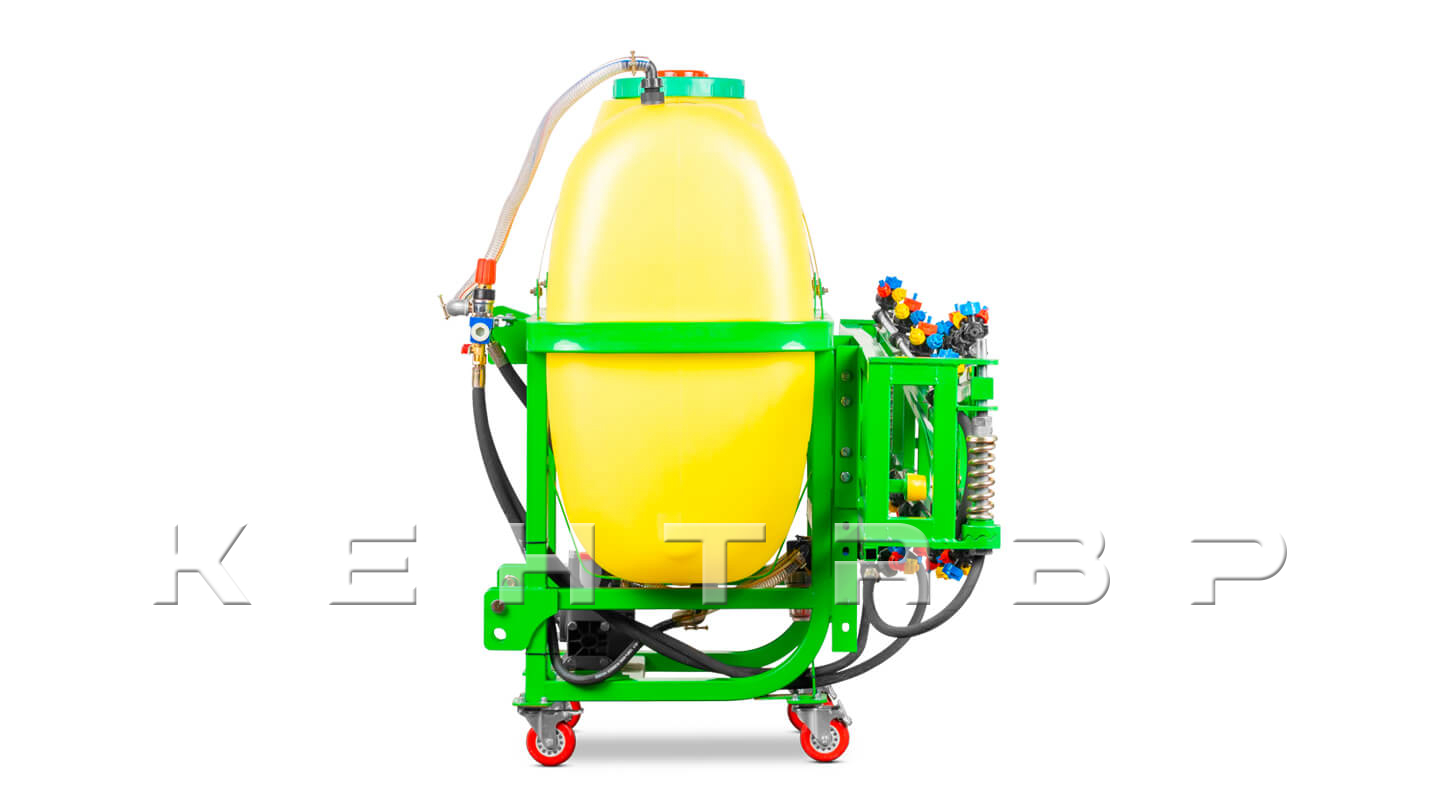

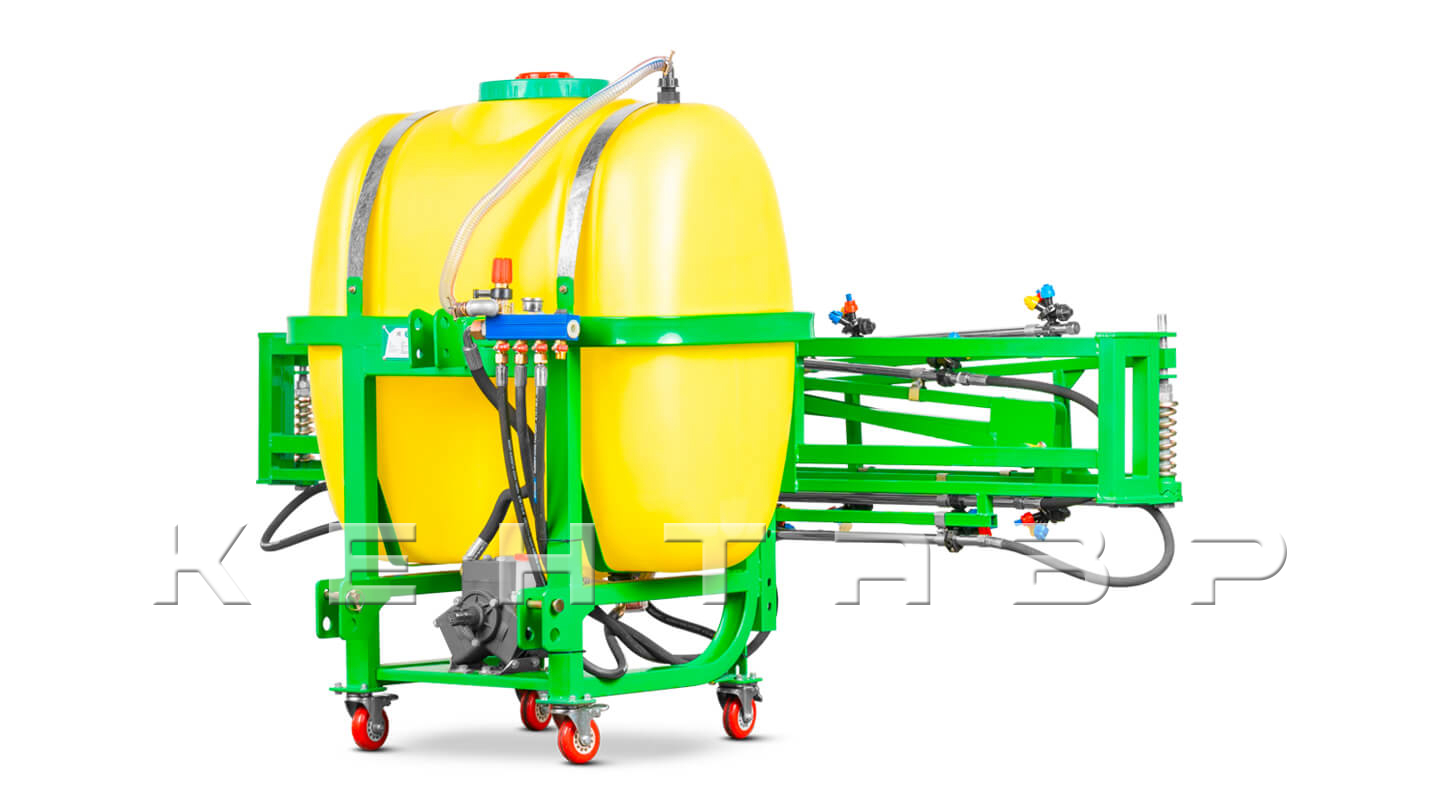

Опрыскиватель полевой навесной Флагман | Flagman P400/1 (400 л) + (кардан 85см/6х6/со сваркой) в Рязани

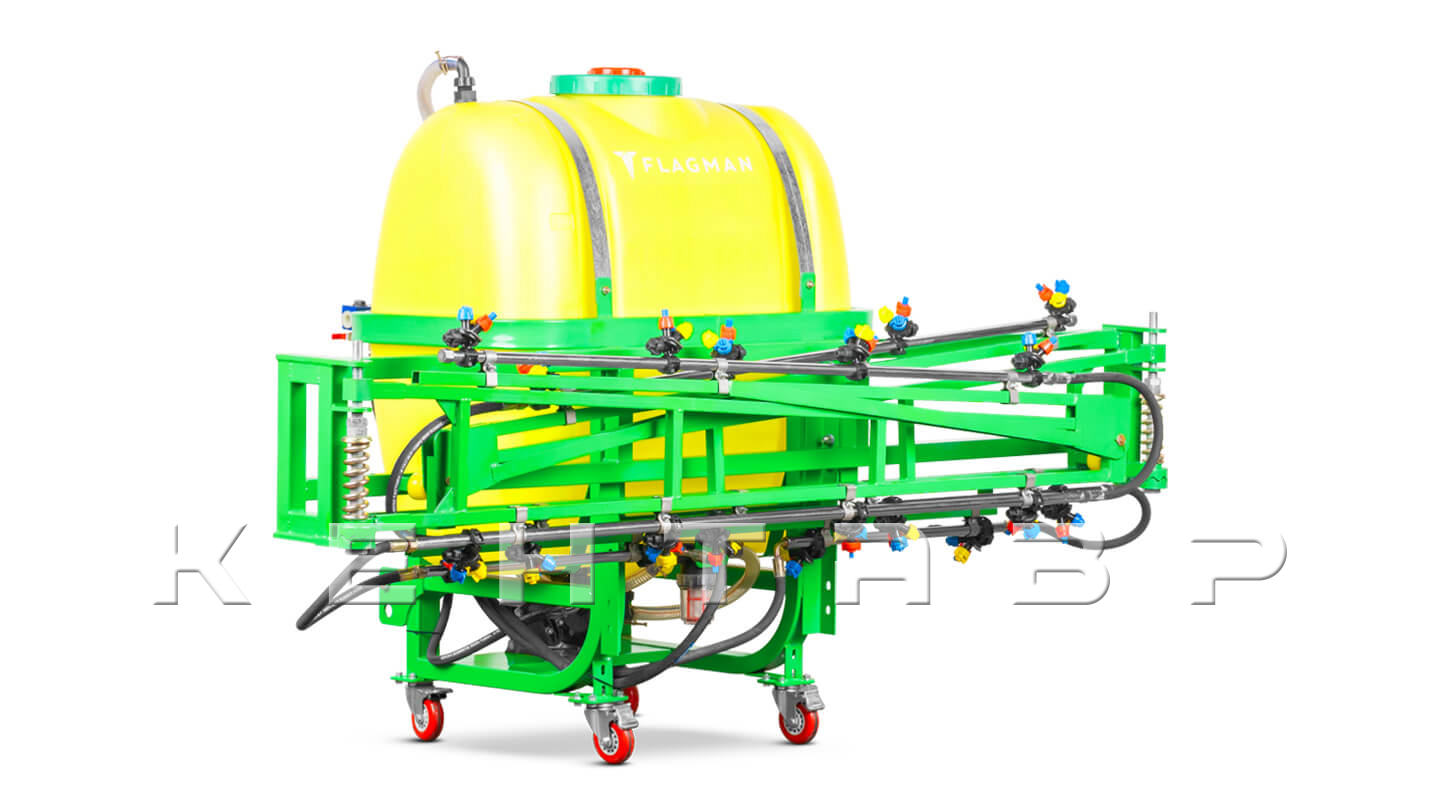

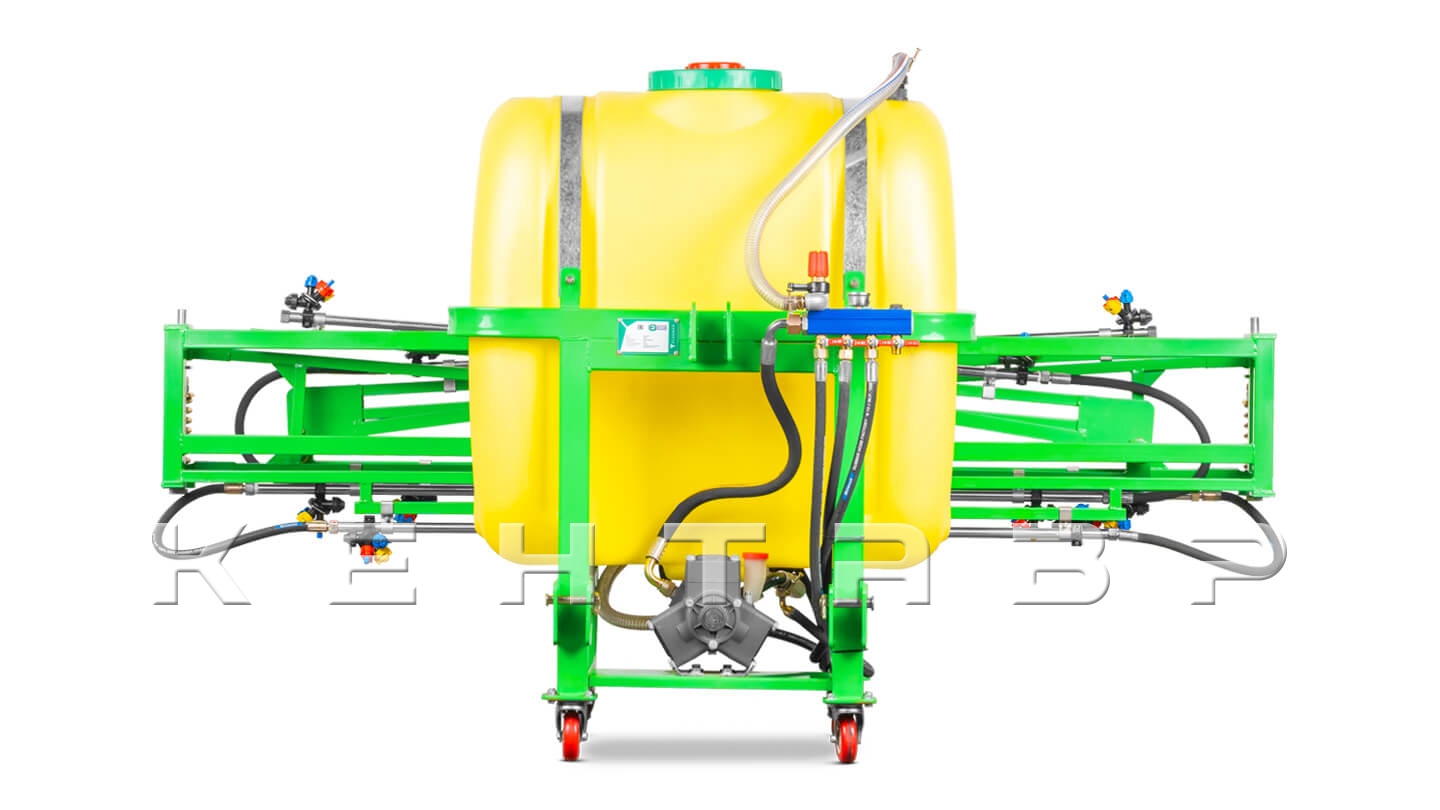

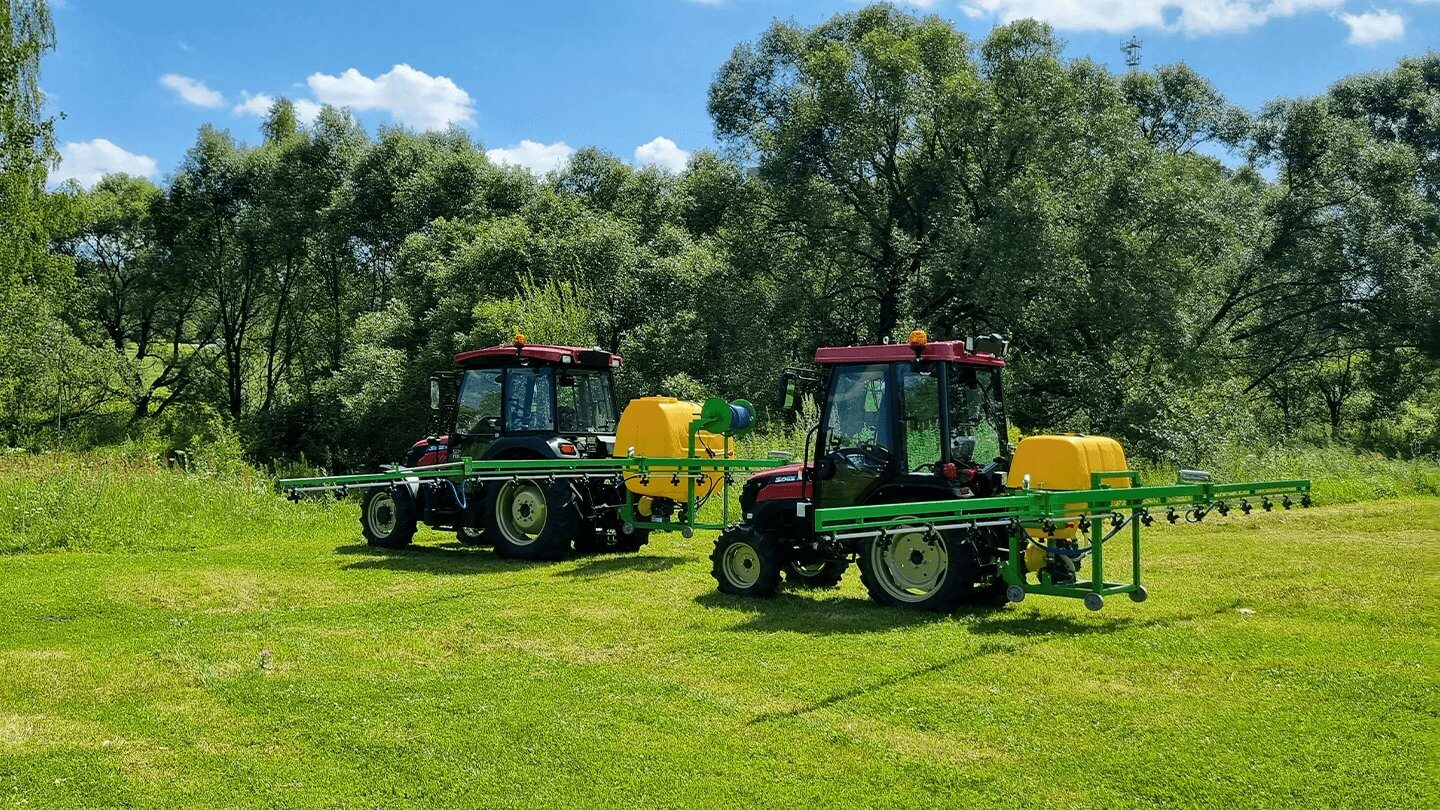

Полевые навесные штанговые опрыскиватели Flagman предназначены для внесения средств защиты растений и жидких удобрений по полевым культурам с равномерным распределением по ширине обработки. Агрегатируются с трактором на заднюю 3-точечную навеску, привод рабочих органов — от ВОМ 540 об/мин. Штанга 10 м с 20 распылителями обеспечивает стабильную норму внесения и производительность при обработке участков различной конфигурации.

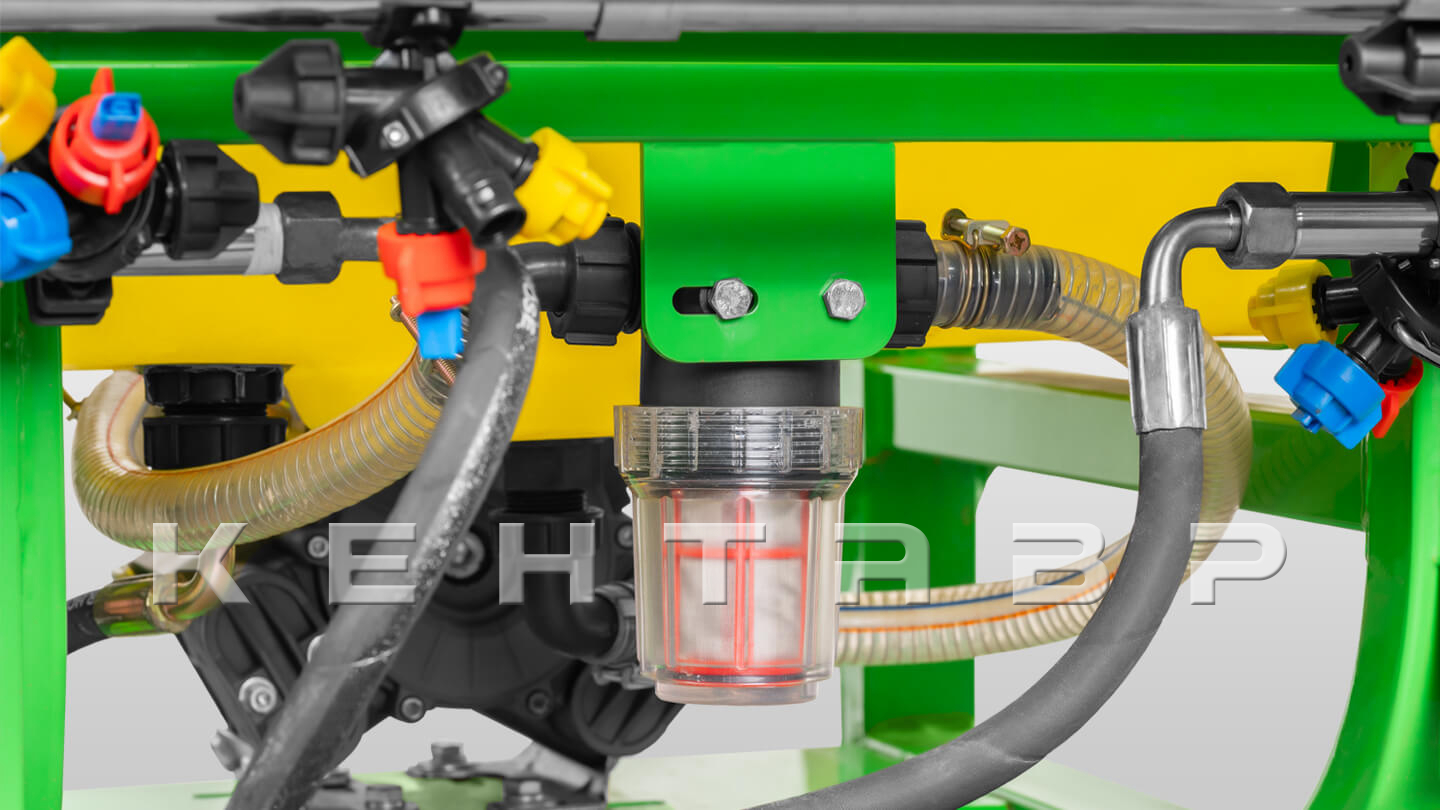

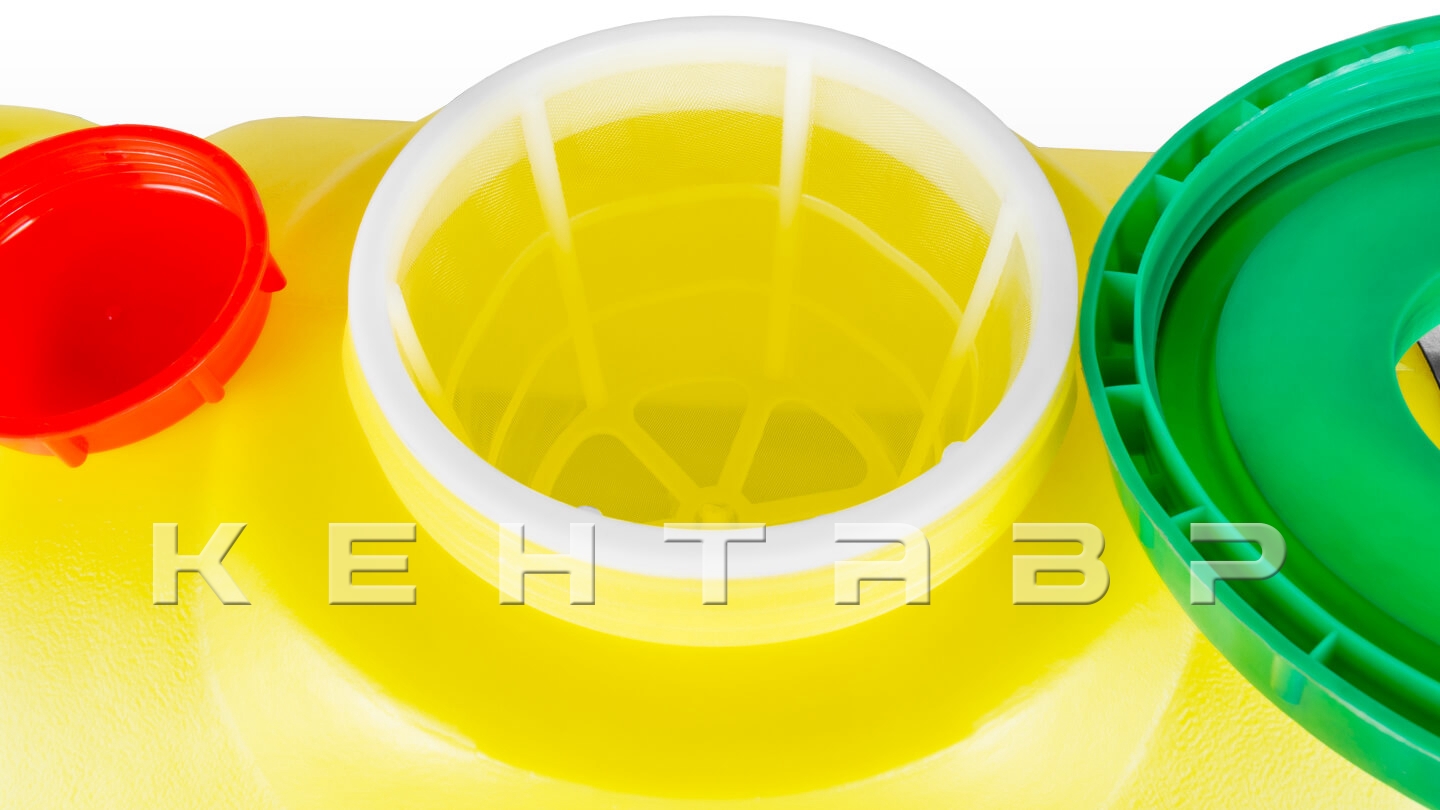

Фильтр заправочной горловины предотвращает загрязнение раствора при заливке в бак. Магистральный сетчатый фильтр в пластиковой колбе на нижней части рамы выполняет основную очистку потока. Третья ступень — мелкая сетка в корпусе форсунки. Узлы фильтрации конструктивно доступны для промывки и очистки.

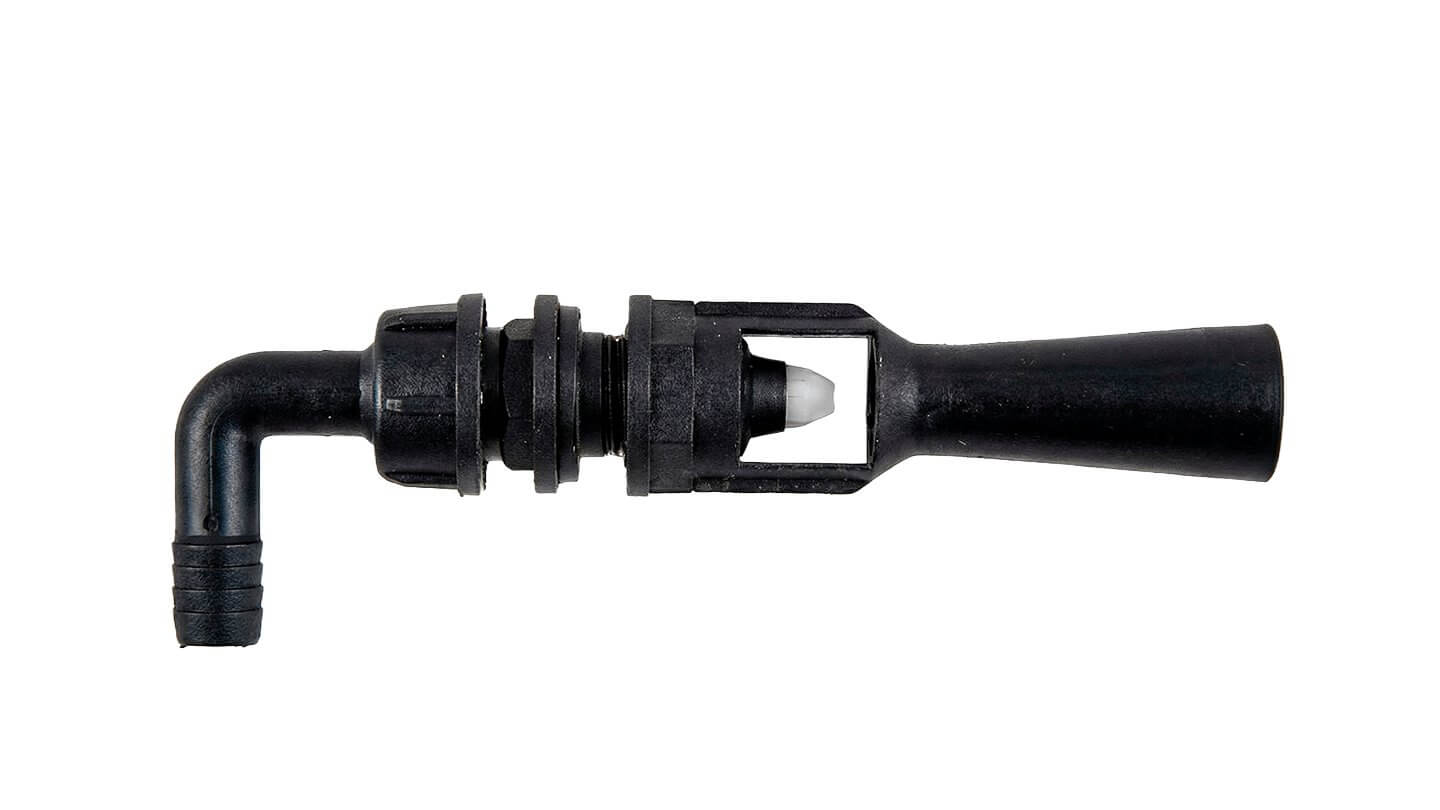

Перемешивание рабочего раствора выполняется гидравлически за счёт циркуляции: часть потока возвращается в бак через смеситель, создавая завихрения и поддерживая однородность смеси. Это стабилизирует концентрацию по всему объёму и улучшает повторяемость нормы внесения при смене скорости и включении/отключении секций штанги.

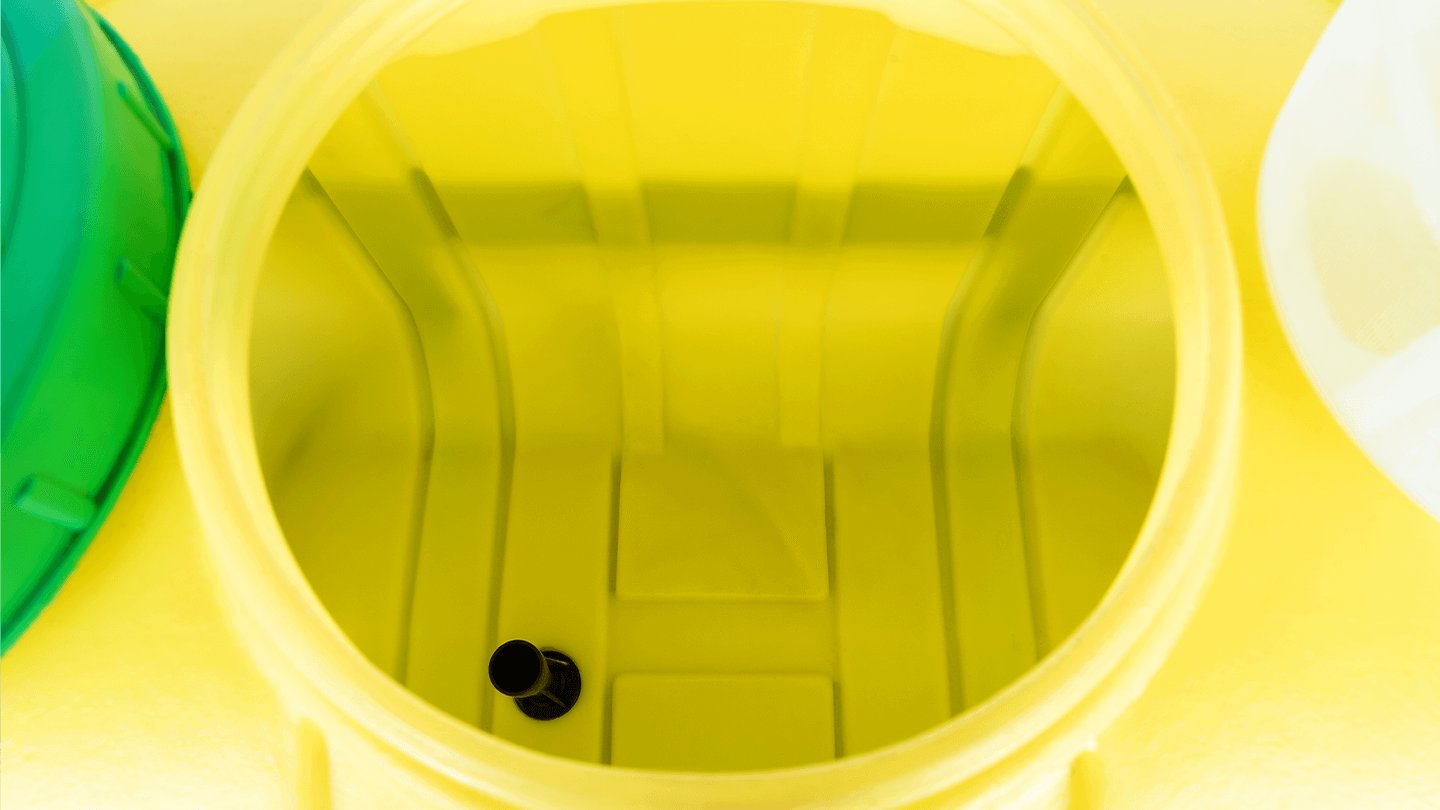

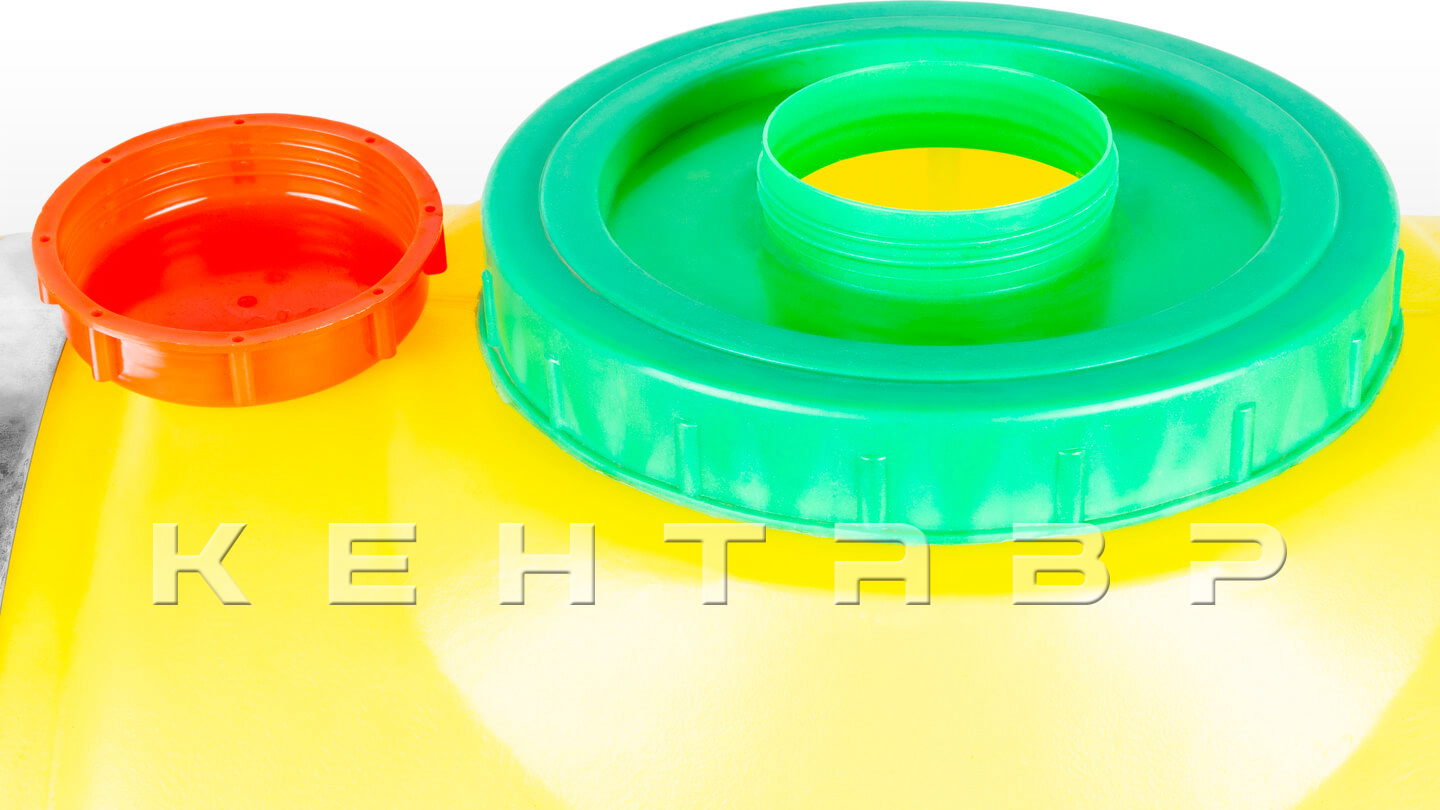

Опрыскиватели Flagman оснащены баком из прочного химически стойкого пластика. Толщина стенки — 5 - 10 мм. Материал устойчив к воздействию агрохимии и перепадам температуры. Прозрачный трубопровод позволяет оператору контролировать заполнение ёмкости и работу циркуляции.

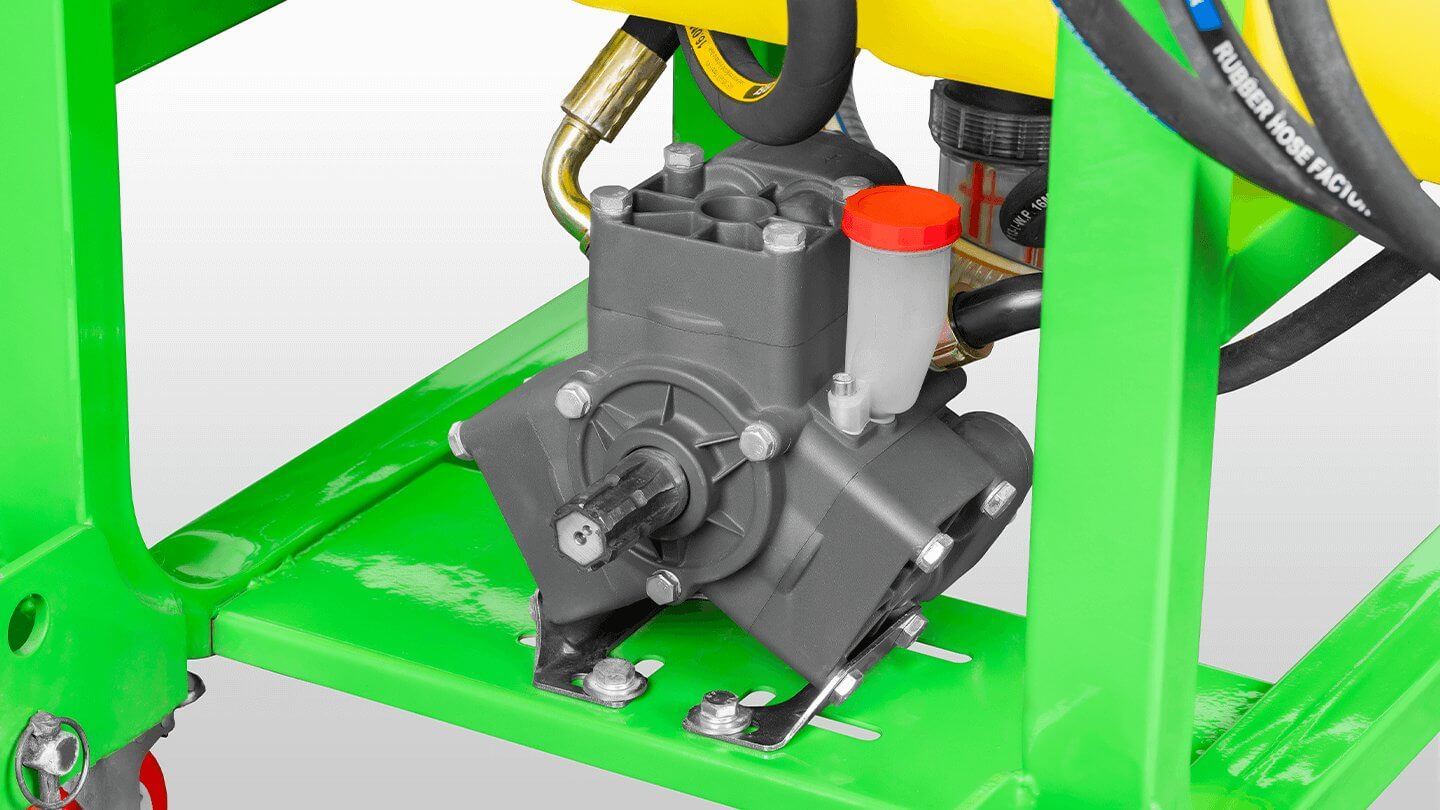

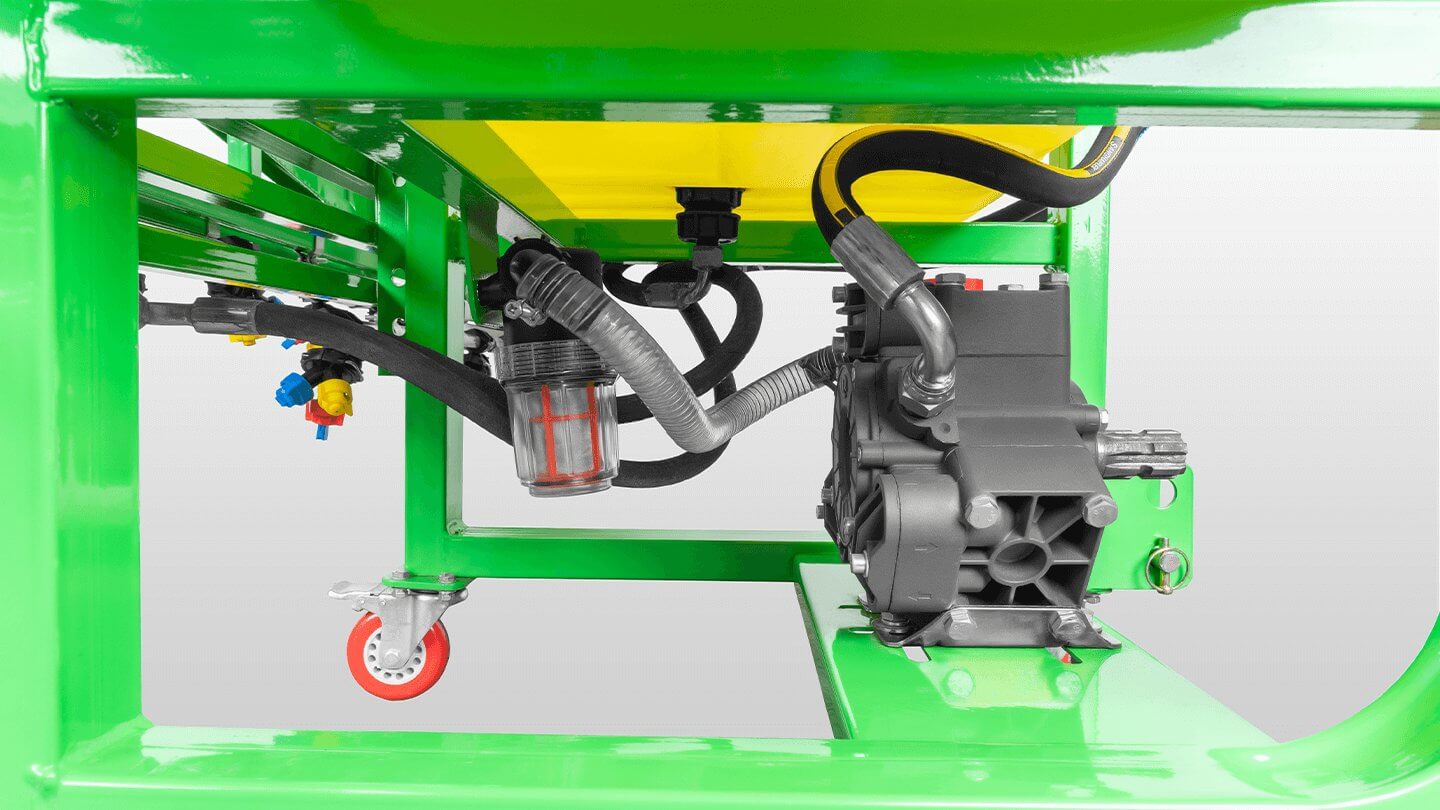

Установлен 3-цилиндровый диафрагменный насос (модель 388) с приводом от ВОМ и входом под 6 шлицов. Рабочие характеристики: 0,8–1,0 МПа и 60–80 л/мин. Насос обеспечивает стабильную подачу на штангу и корректную работу регулятора/манометра, включая режим циркуляции и перекрытие секций.

Рама изготовлена из прямоугольного профиля: основная рама 60×40 мм и рама крепления бочки 40×40 мм, что повышает жёсткость конструкции. Рама и штанга выполнены в сварном исполнении, покрытие порошковое — износостойкое и коррозионностойкое.

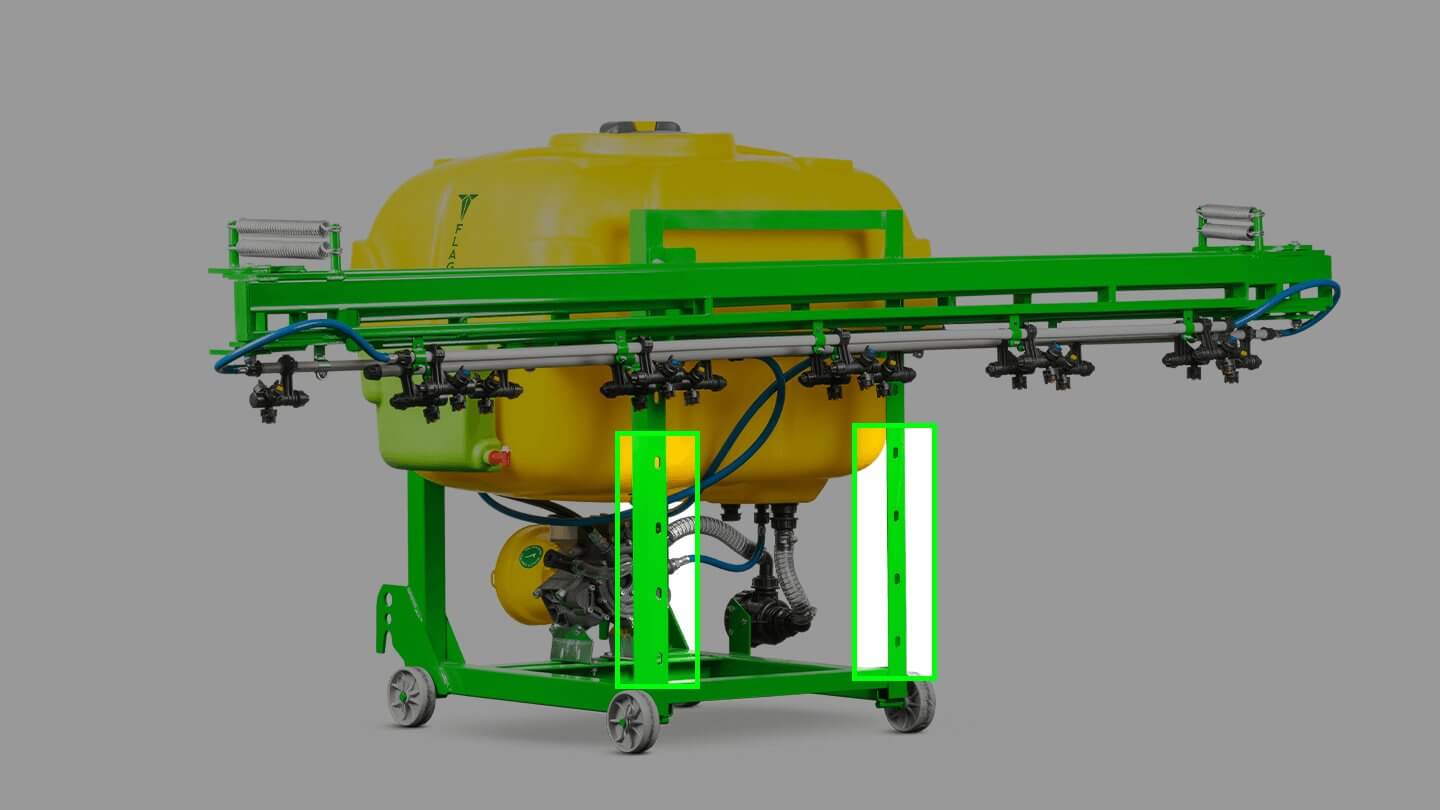

Высота штанги регулируется механически в 5 положениях перестановкой крепёжных болтов в узле крепления. Решение обеспечивает жёсткую фиксацию, уменьшает раскачивание и упрощает настройку под высоту культуры и рельеф. Дополнительно рабочую высоту можно корректировать положением навески трактора.

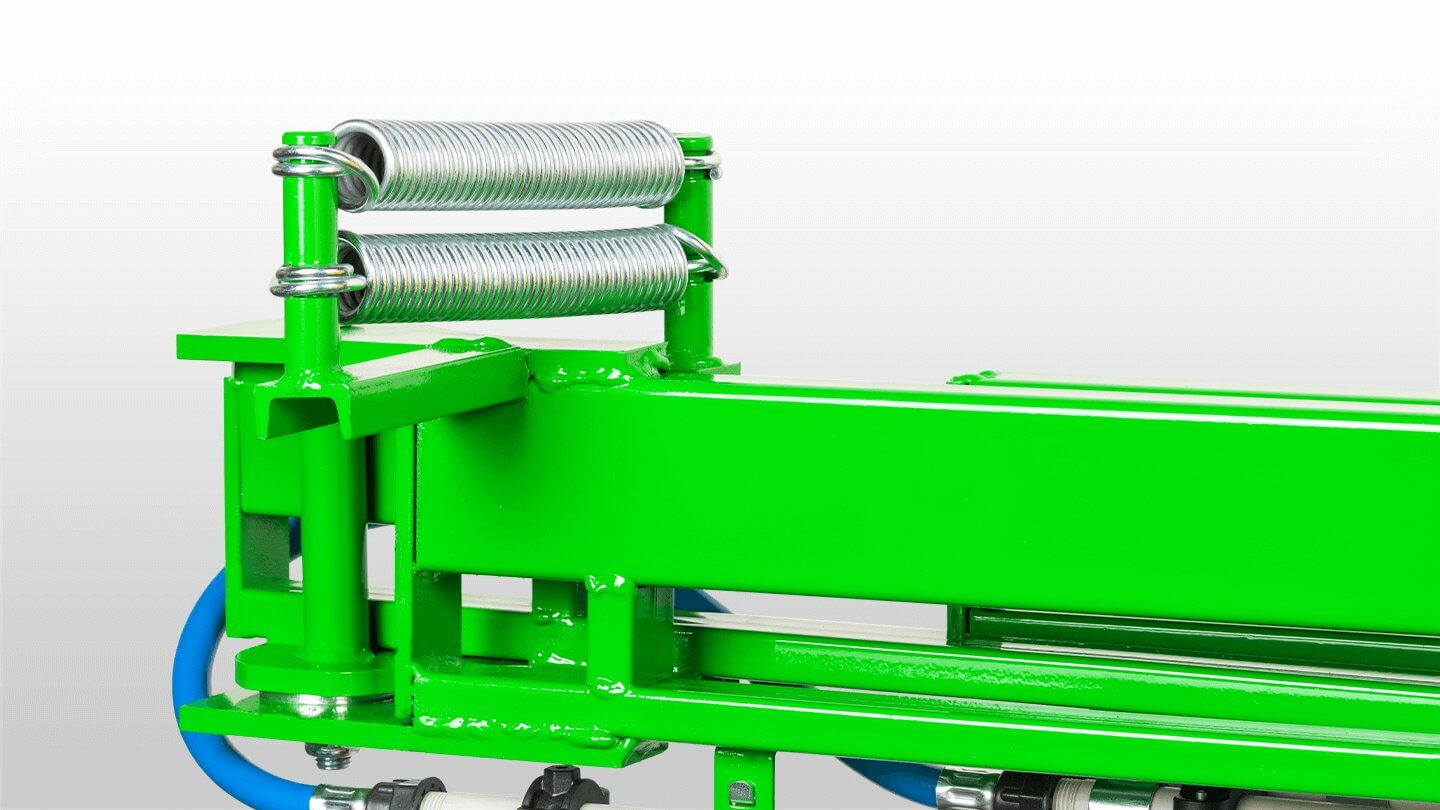

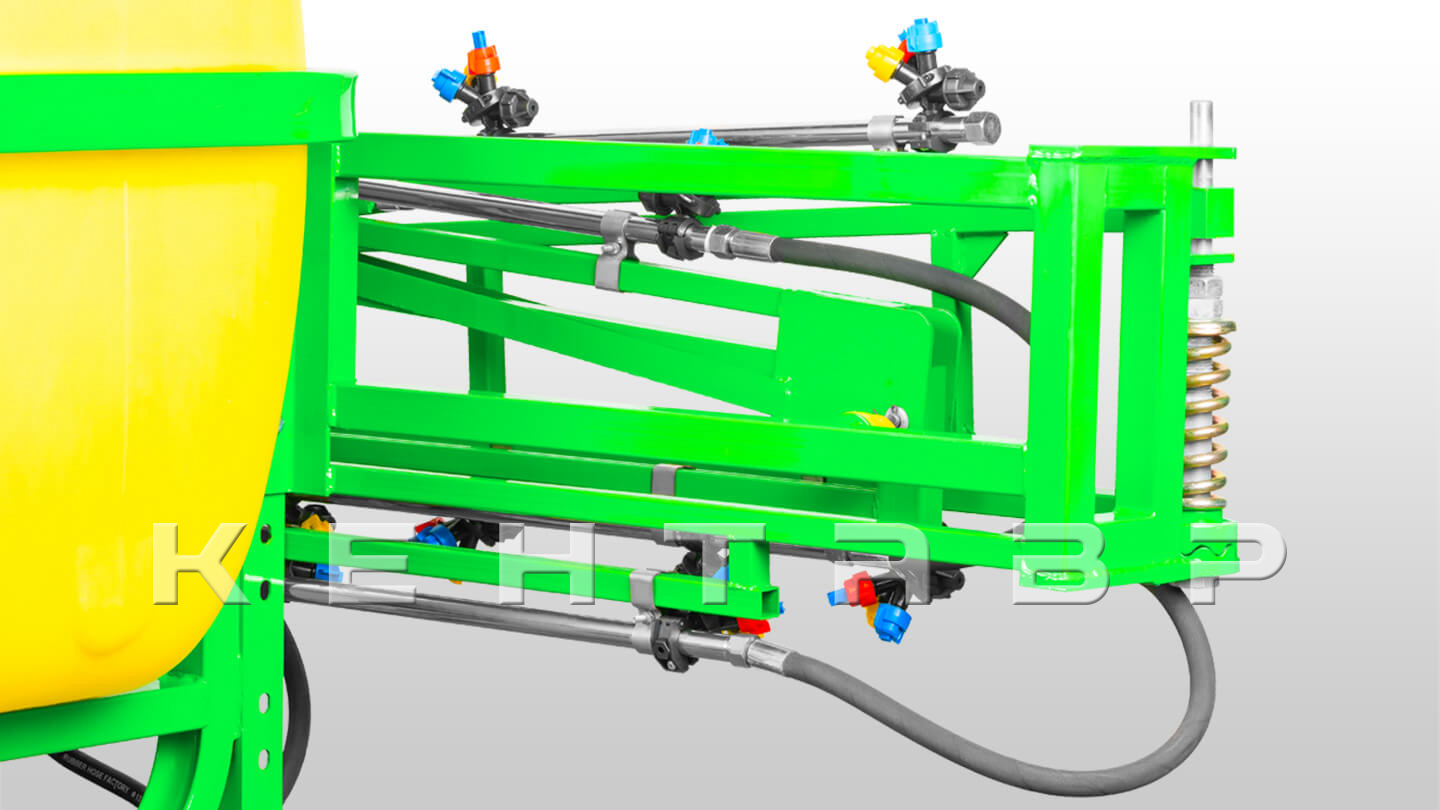

Откидные крылья штанги оснащены подпружиненным фиксатором, который удерживает штангу в рабочем и транспортном положении. При наезде на препятствие крыло складывается, снижая риск деформации штанги и креплений. В сложенном положении работают пластиковые мягкие упоры, уменьшая ударные нагрузки, трение металла и шум.

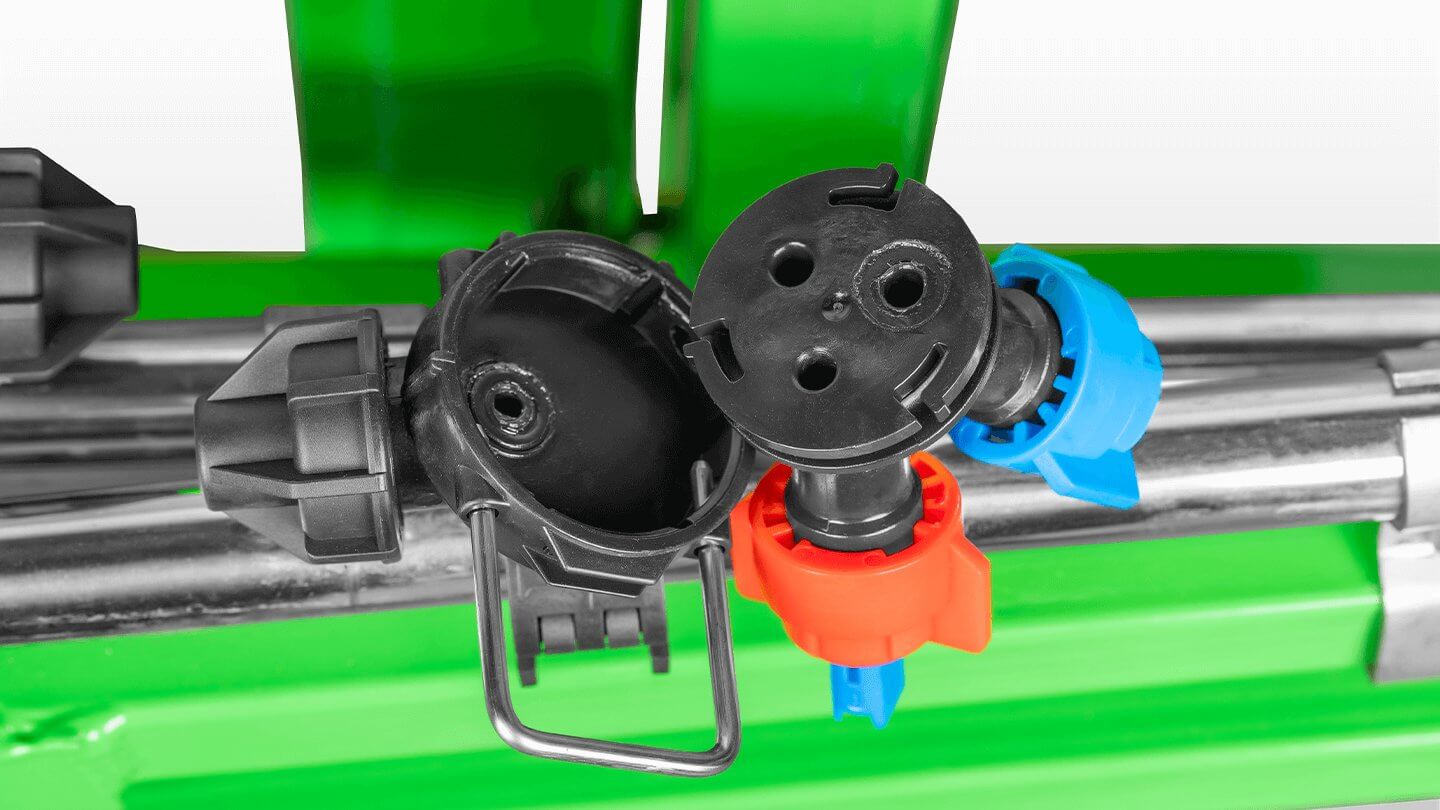

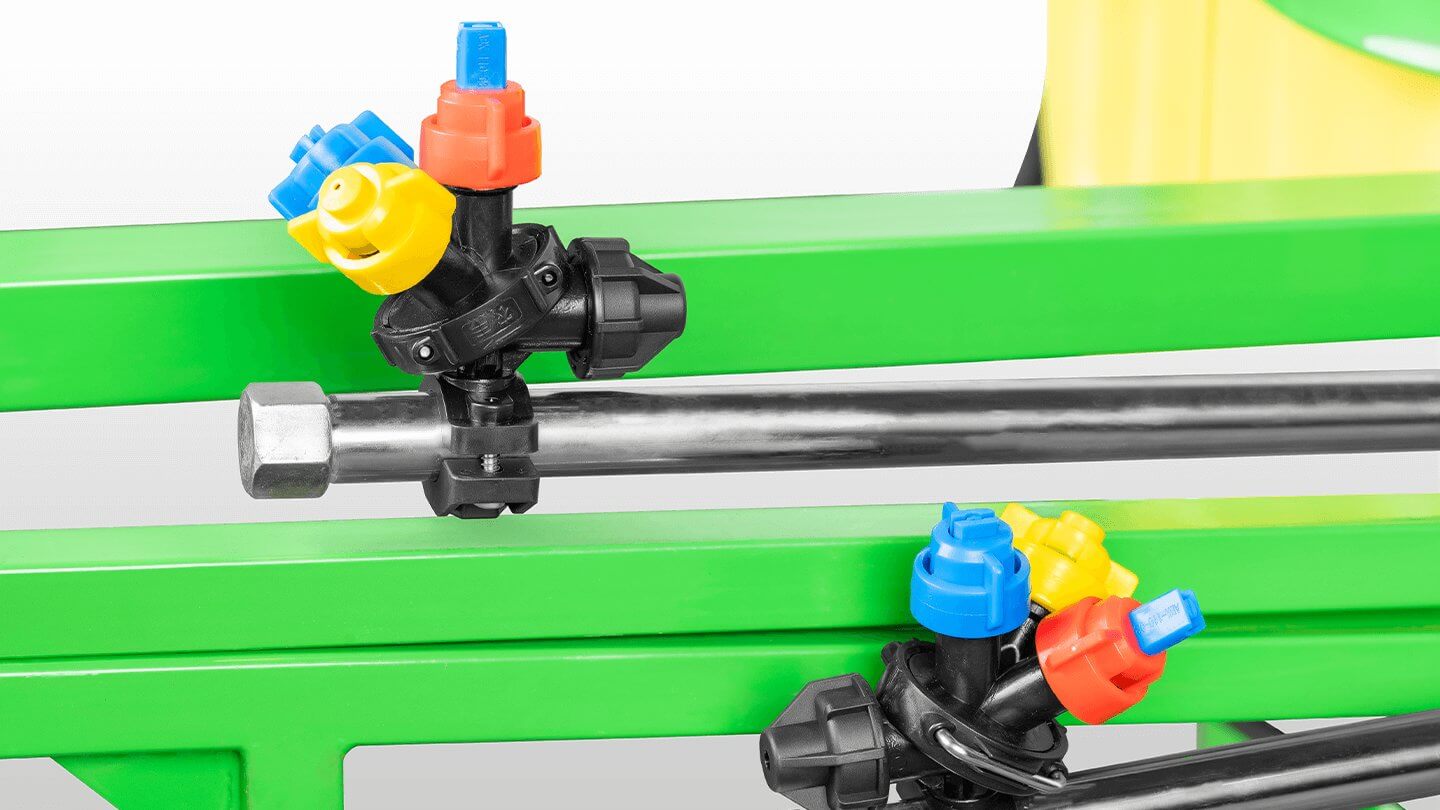

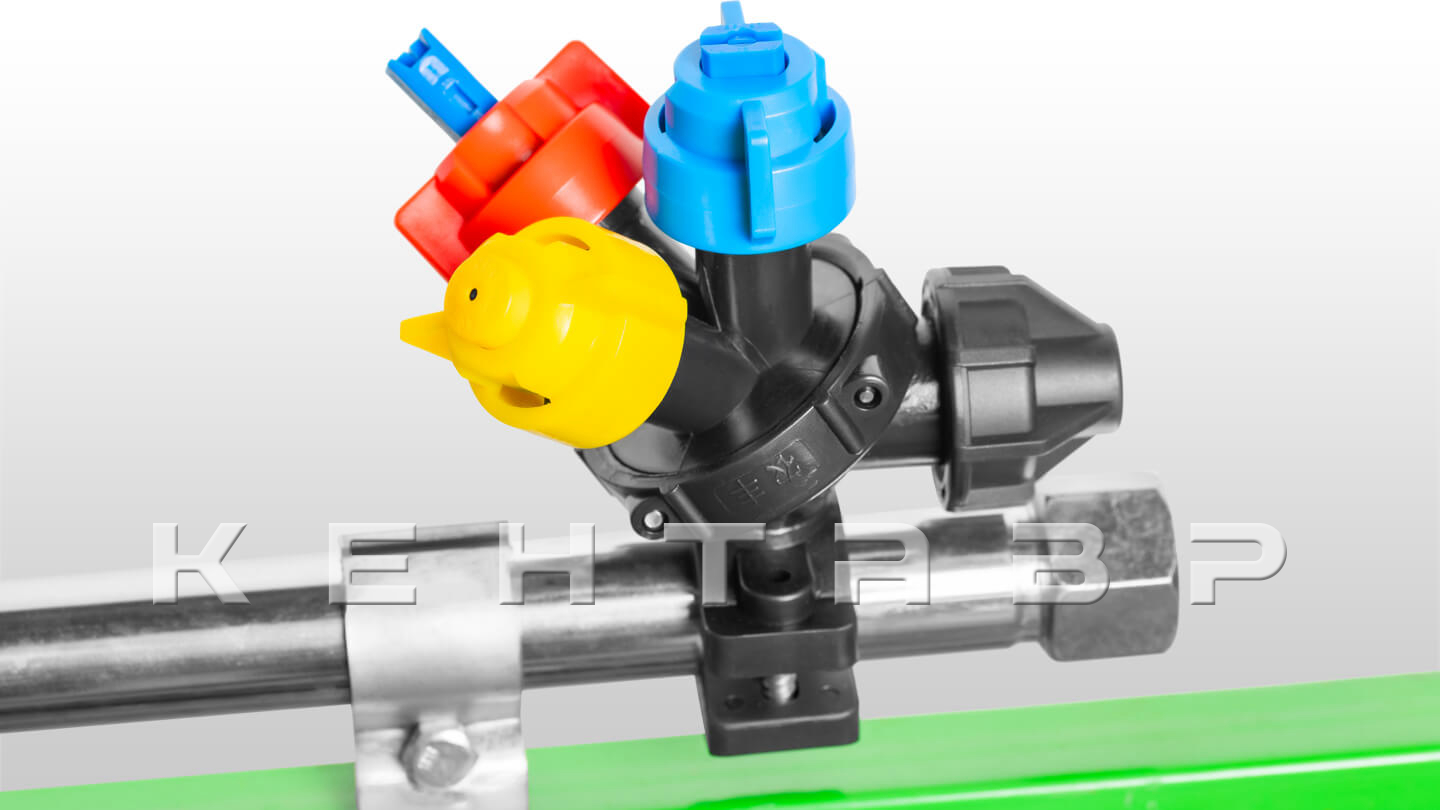

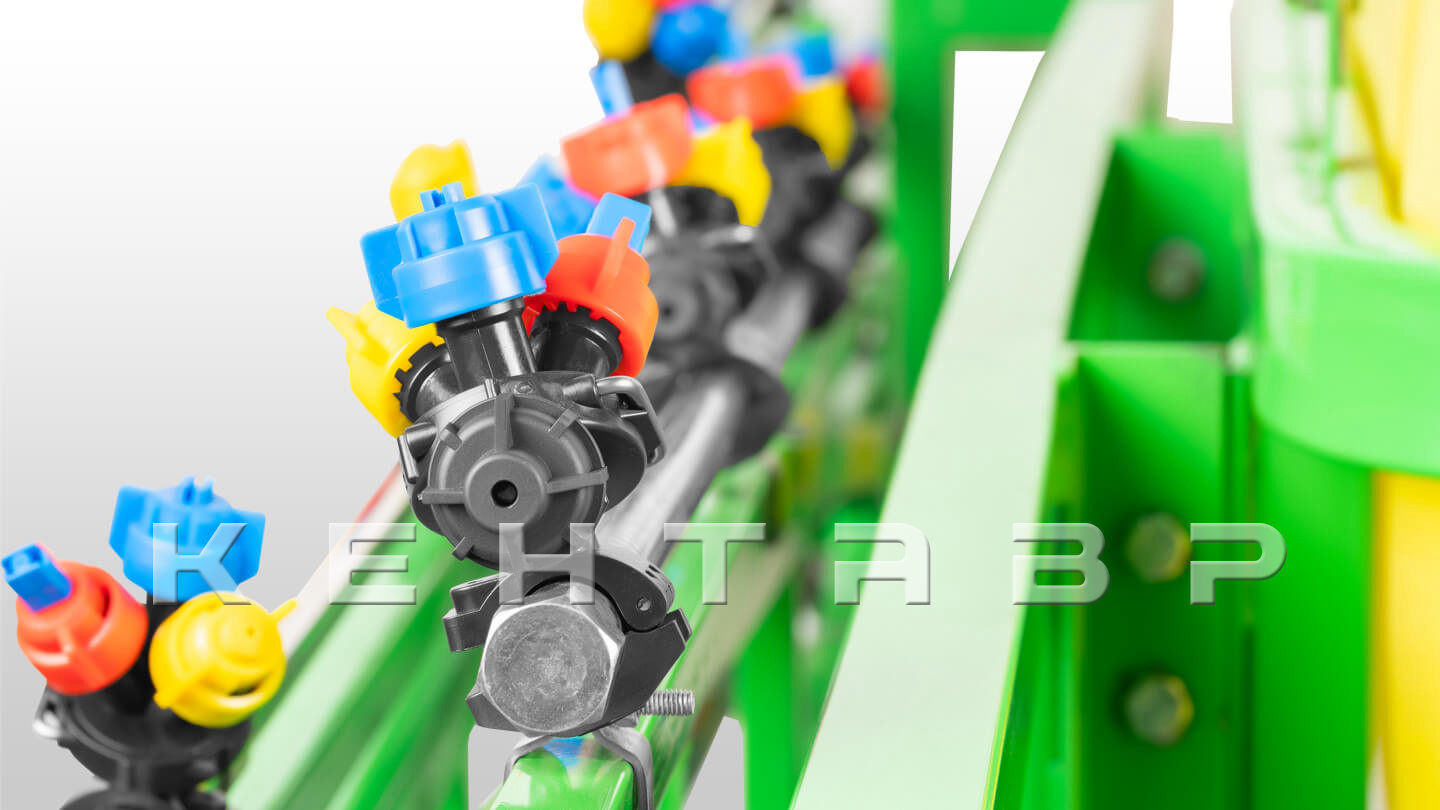

Штанга укомплектована 20 форсунками с трёхпозиционными распылителями в пластиковом корпусе. В каждом распылителе установлен индивидуальный сетчатый фильтр; положение револьверной головки фиксируется скобой — переключение выполняется быстро и без специнструмента. Конструкция удобна для обслуживания и оперативной смены режима распыла.

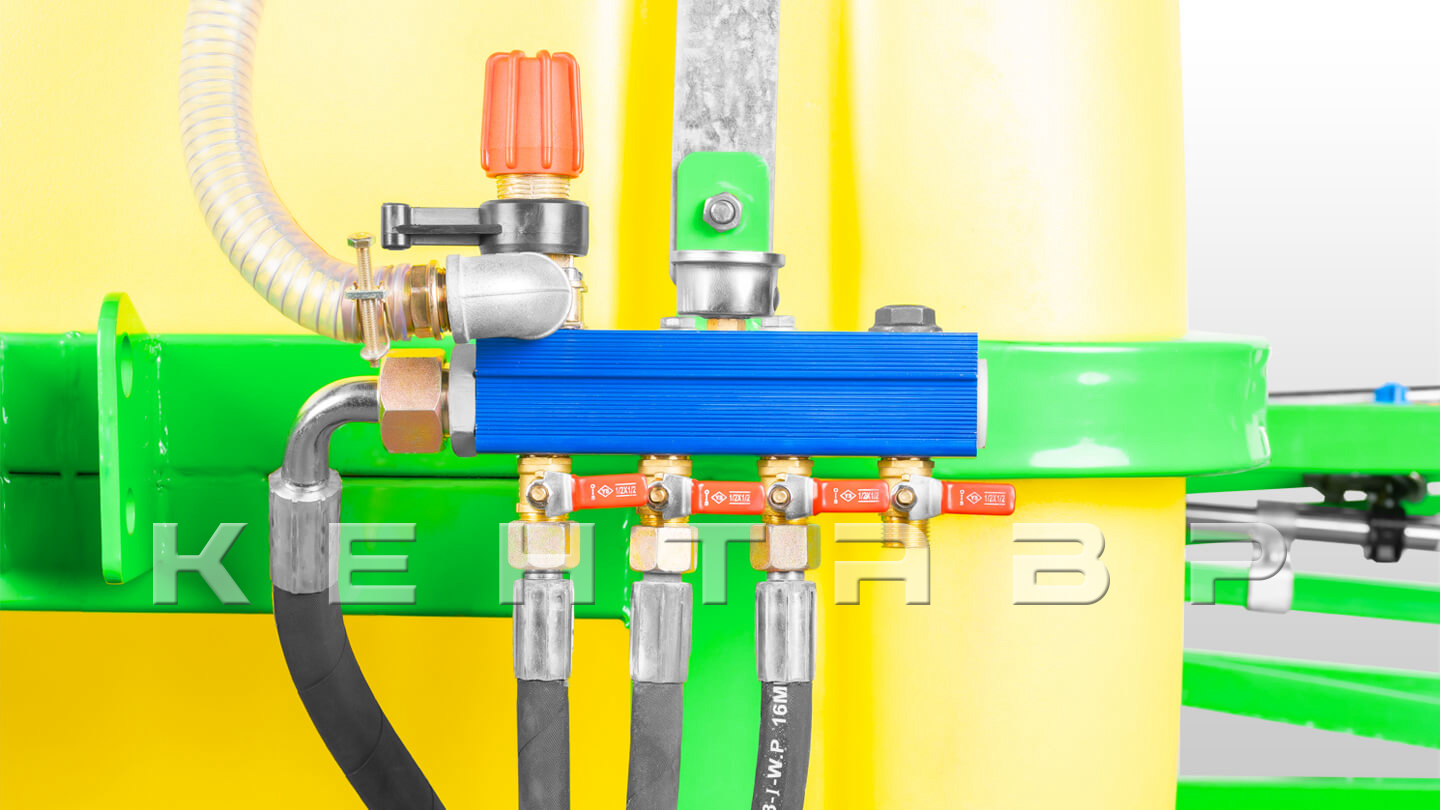

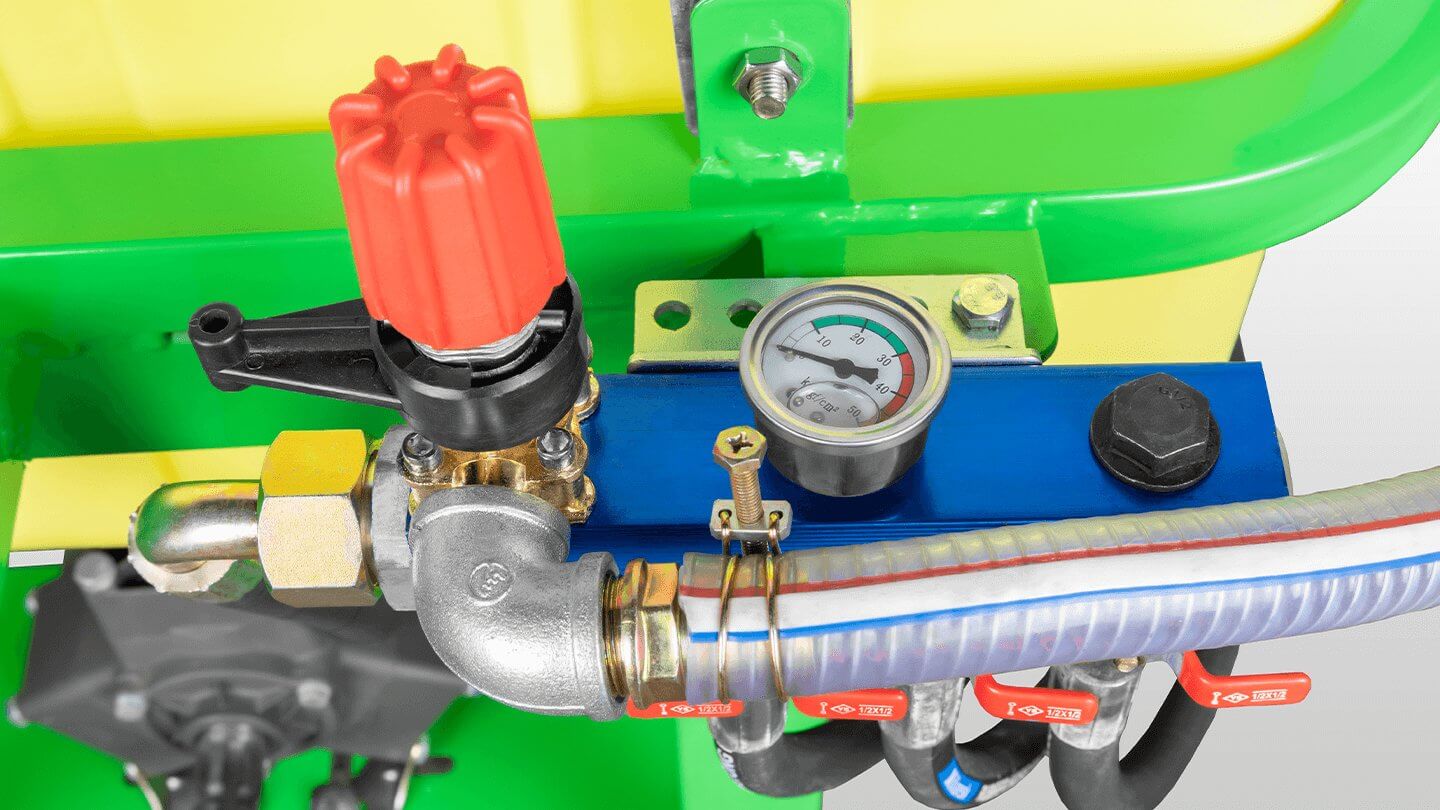

На агрегате установлен регулятор с манометром и отключением секций крыльев. Секционное перекрытие позволяет работать по краю поля, на узких участках и при частичной обработке без перерасхода препарата. Компоновка коллектора обеспечивает быстрый доступ к кранам и шлангам для контроля и регулировки.

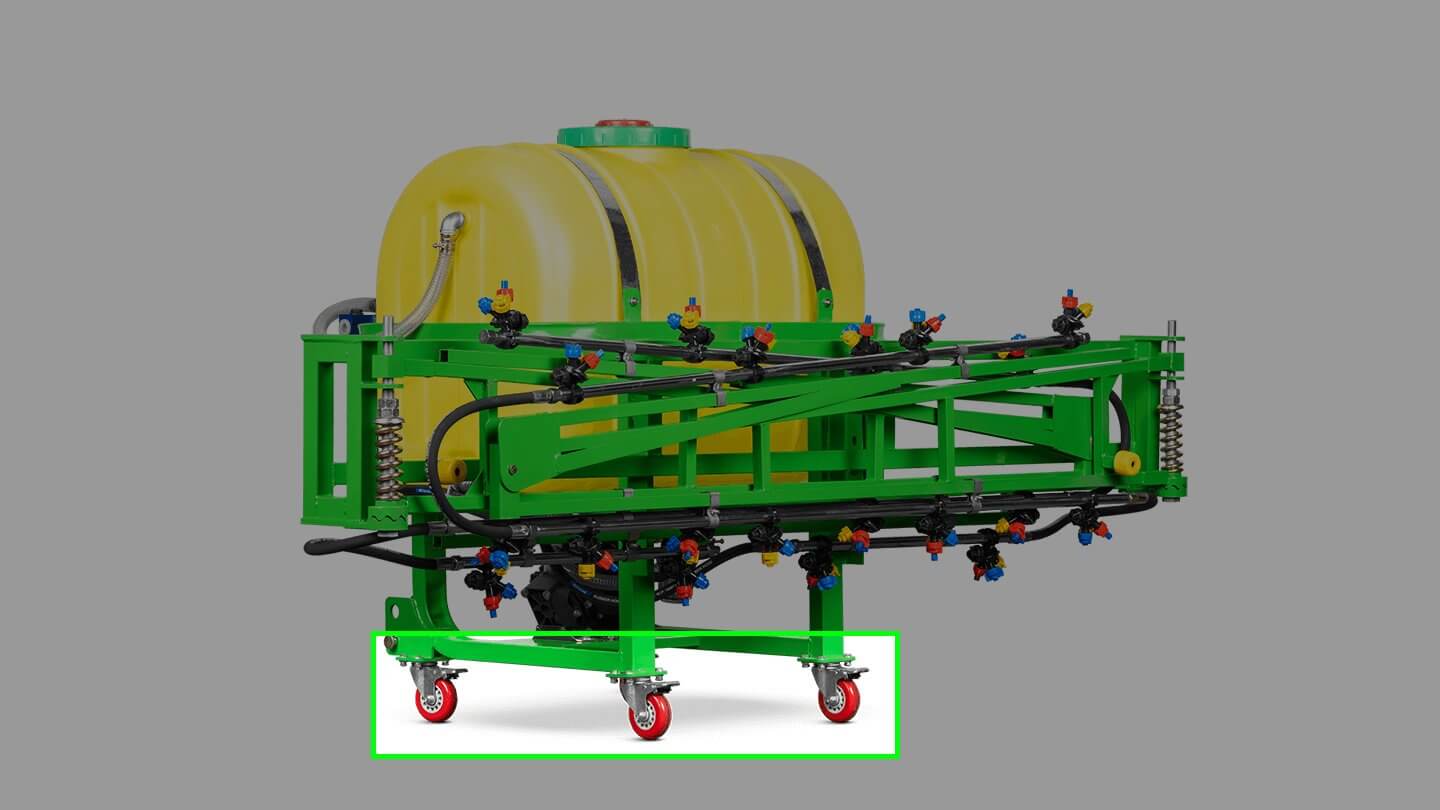

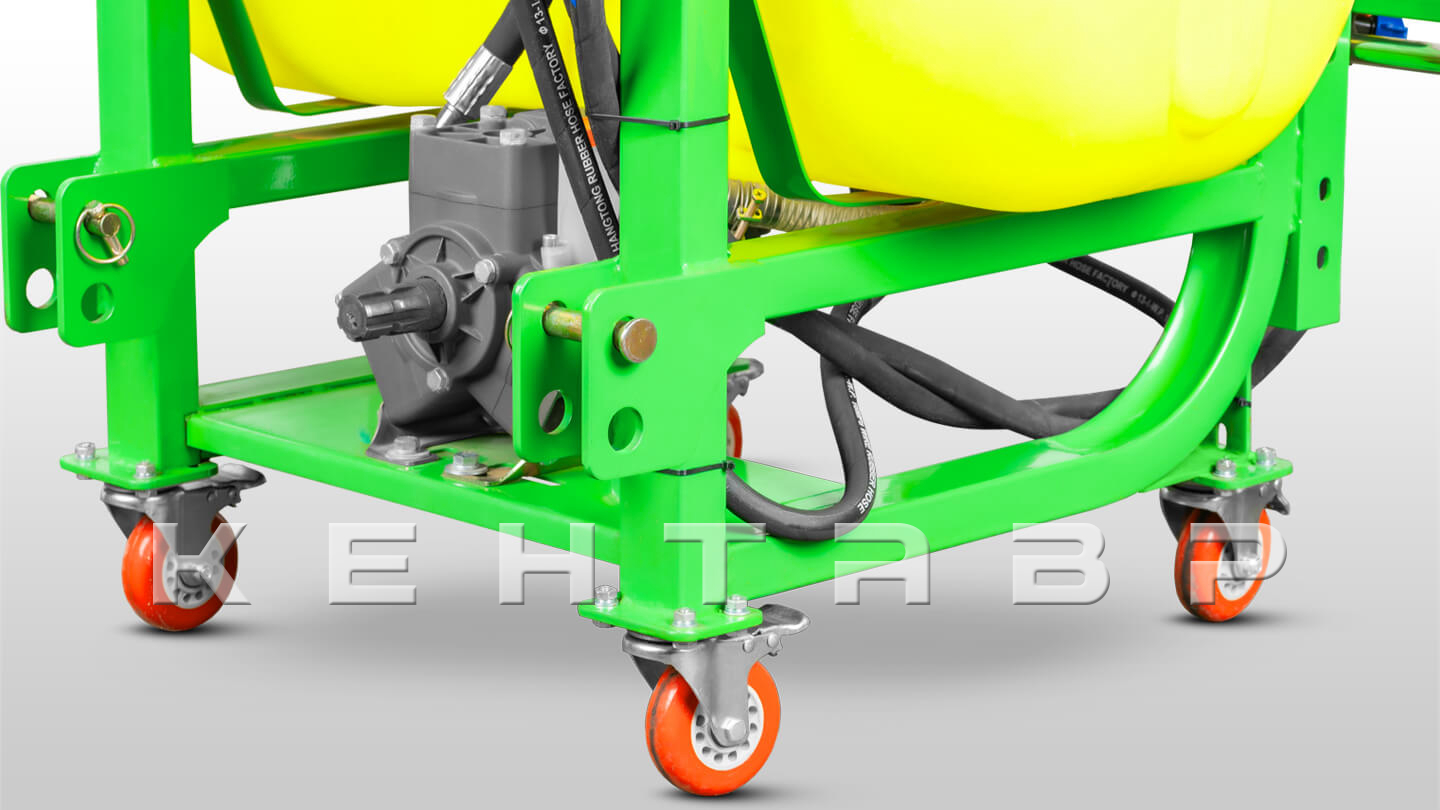

Для перемещения по складу и площадке предусмотрены транспортные колёса — прорезиненные, Ø100 мм. Колёса повышают манёвренность при подготовке к работе и упрощают стыковку с трактором, снижая нагрузку на оператора при перекатывании агрегата и позиционировании под навеску.

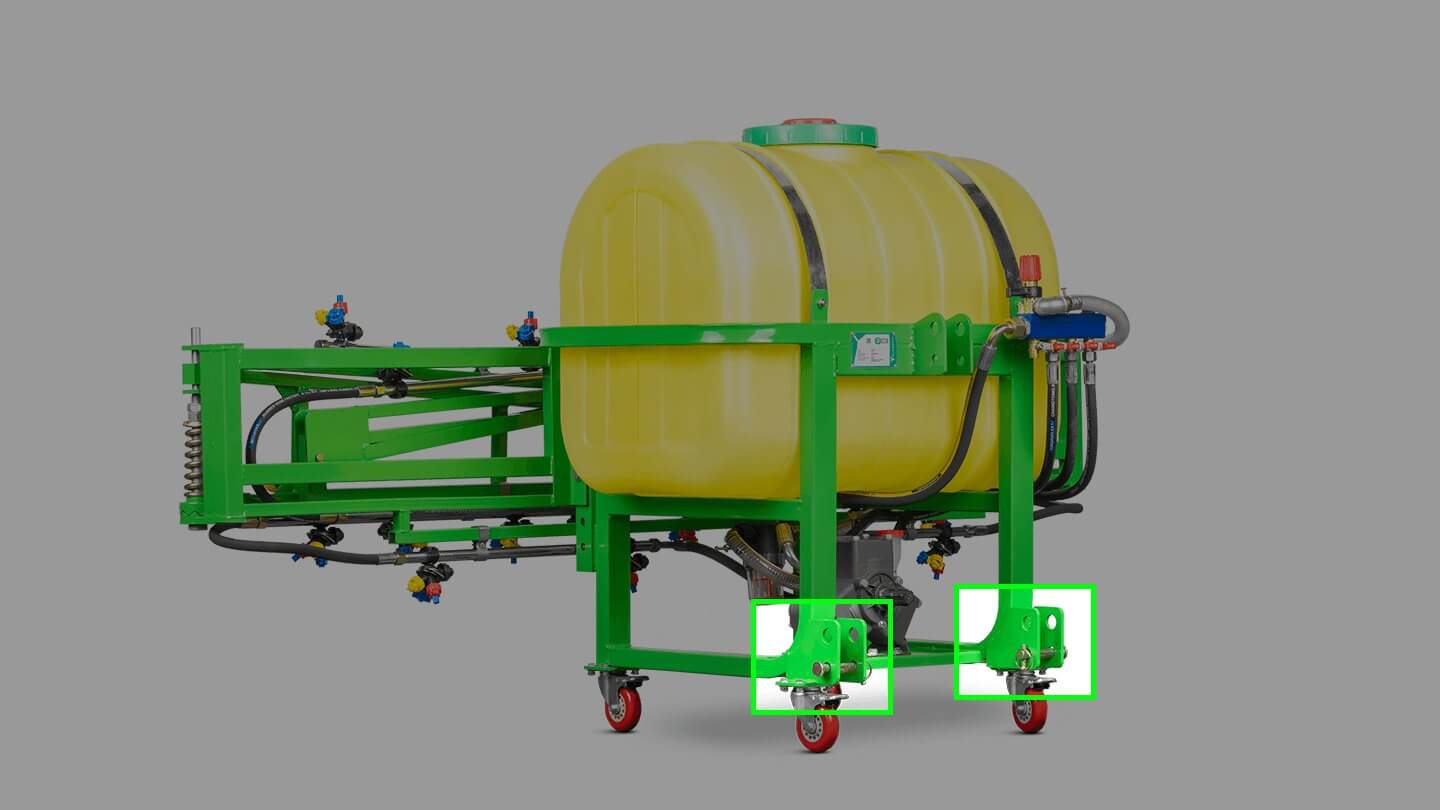

Крепление к 3-точечной навеске выполнено под пальцы двух размеров: 22 и 28 мм. Это расширяет совместимость с тракторами разных категорий навески и упрощает подбор сцепки. Геометрия крепления обеспечивает корректную работу кардана и стабильное положение штанги.

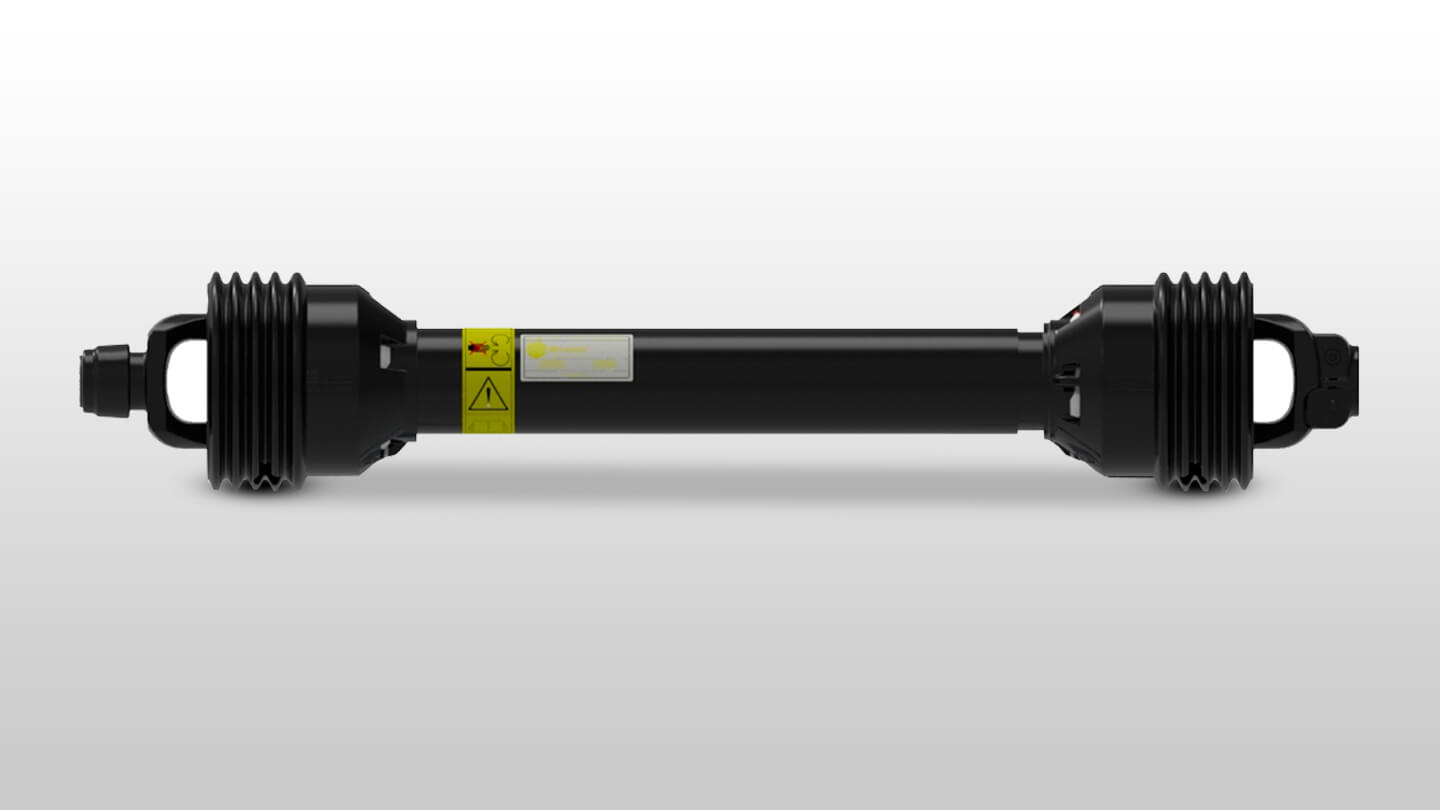

В комплект поставки входит карданный вал (6×6 шлицов) для подключения к ВОМ трактора. Состав ЗИП формируется по комплектации поставки; базовый набор включает расходники для обслуживания, уплотнения для фильтра и распылителей.
